Ensamblaje
2. Asegúrese de que los dientes de la sierra y la
flecha de la hoja están dirigidos en la misma
dirección que la flecha del protector inferior.
3. Retraiga el protector inferior por completo
hasta el interior del protector superior. Mientras
que retrae el protector inferior, revise el
funcionamiento y el estado del MUELLE DEL
PROTECTOR INFERIOR.
4. Deslice la hoja a través de la ranura de la base
y móntela junto a la ARANDELA INTERIOR en el
eje. Asegúrese de que no queda espacio entre
el diámetro grande de las arandelas INTERIOR y
EXTERIOR y la hoja.
5. Vuelva a instalar la ARANDELA EXTERIOR y
apriete el PERNO DE LA HOJA con los dedos.
La cara del protector superior de la hoja tiene
marcas a su alrededor que le ayudarán a usted
a ajustar adecuadamente el perno de la hoja.
Oprima el botón de fijación para fijar el eje y
APRIETE EL PERNO DE LA HOJA EN SENTIDO
CONTRARIO AL DE LAS AGUJAS DEL RELOJ
DOS MARCAS EN EL PROTECTOR SUPERIOR
CON LA LLAVE DE TUERCA SUMINISTRADA.
No utilice llaves con mangos más largos, ya que
pueden hacer que el perno de la hoja quede
excesivamente apretado.
▼ EMBRAGUE DE PAR MOTOR VARIABLE
Esta acción de embrague es proporcionada por la
fricción de la ARANDELA EXTERIOR contra la HOJA
y permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Cuando el
PERNO DE LA HOJA esté apretado adecuadamente
(tal como se describe en el No. 5 de Colocación de
la hoja), la hoja patinará al encontrar una resistencia
excesiva, por lo que reducirá la tendencia de la
sierra al RETROCESO.
Una posición de ajuste puede no ser suficiente
para cortar todos los materiales. Si la hoja patina
demasiado, apriete el perno de la hoja una marca
más. EL APRETAR EXCESIVAMENTE EL PERNO DE
LA HOJA ANULA LA EFICACIA DEL EMBRAGUE.
▶ Dust Extraction
Para reducir el
riesgo de
lesiones, posicione siempre el adaptador de
orificio para polvo y la manguera de aspiración
de modo que no interfieran con el protector
inferior ni con la operación de corte en todas las
posiciones.
▼ ADAPTADOR DE ORIFICIO PARA POLVO
(vendido por separado)
Instale el adaptador de orificio para polvo en el pie
de la herramienta con el tornillo de la manera que se
muestra en la Fig. 3.

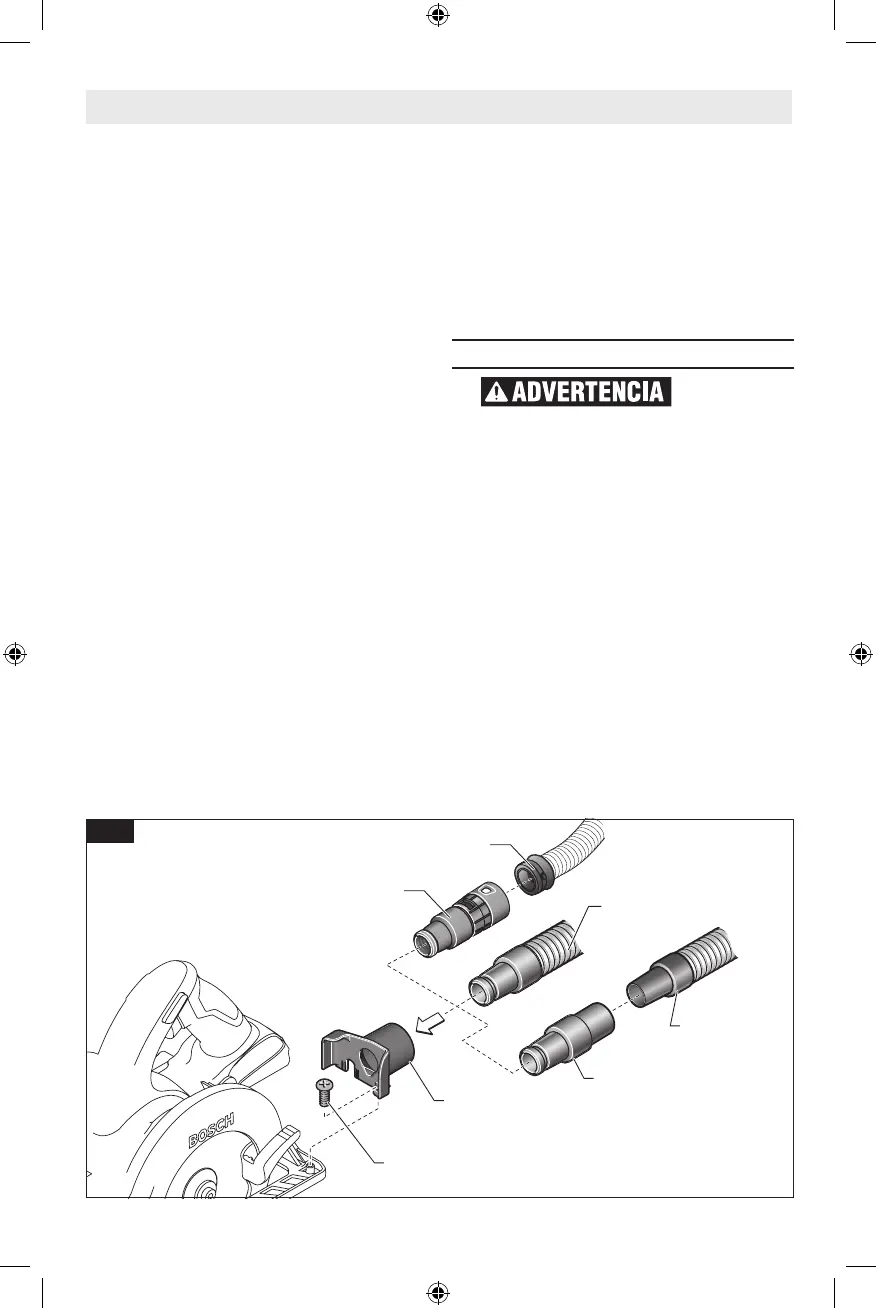

Fig. 3
VAC024
ADAPTADOR DE
ORIFICIO PARA
POLVO
TORNILLO
MANGUERA DE 35 mm
MANGUERA BOSCH
SERIE VH
VX120
MANGUERA
DE 1¼ Ó 1½
PULGADAS
