-43-
Ensamblaje

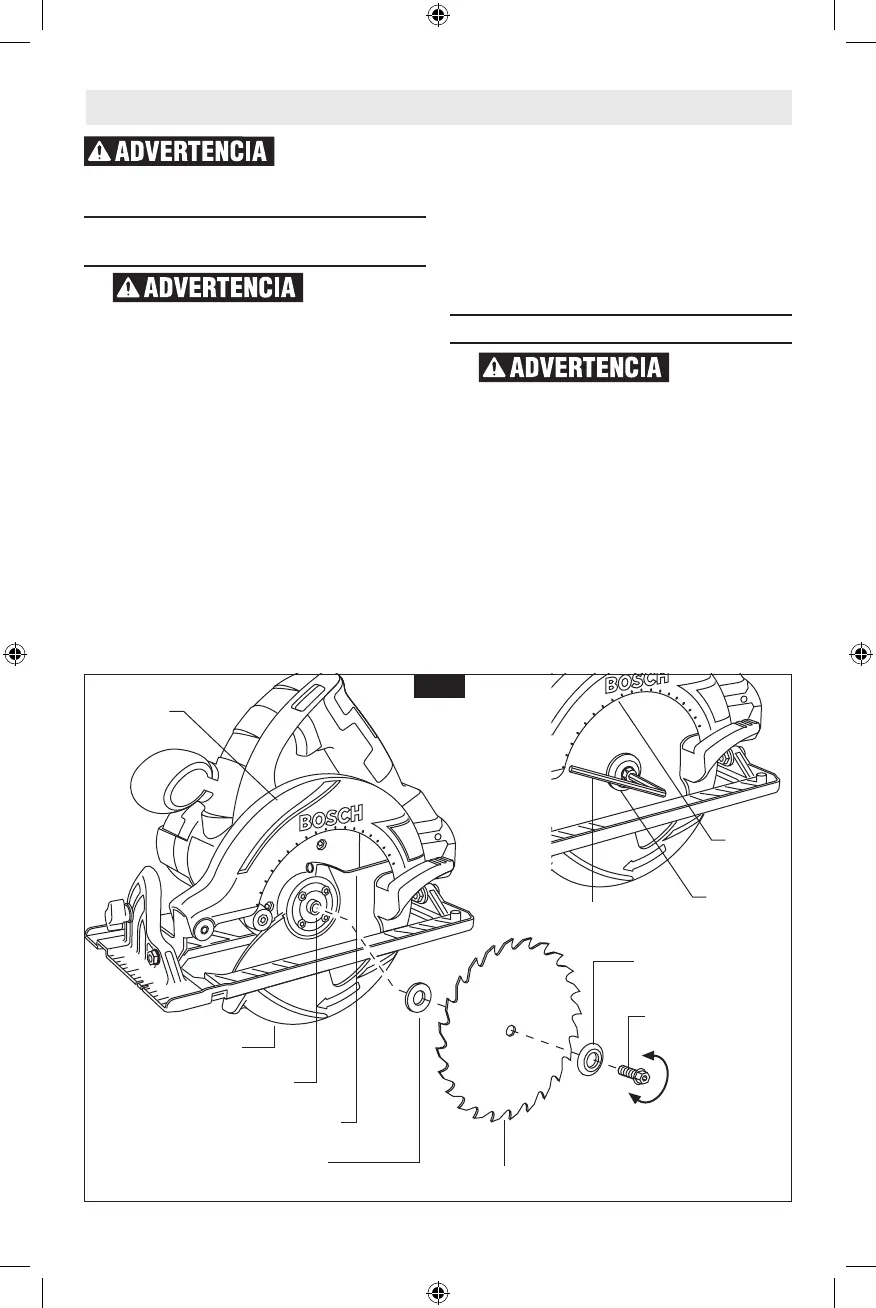

Fig. 2
APRETAR
AFLOJAR
PERNO DE LA HOJA
RESORTE DEL PROTECTOR INFERIOR
ARANDELA EXTERIOR
El diámetro grande está
en el lado de la hoja
ARANDELA INTERIOR
El diámetro grande está en el lado de la hoja
HOJA
PROTECTOR INFERIOR
EJE DE LA HOJA
PROTECTOR
SUPERIOR
LLAVE
ARANDELA
EXTERIOR
MARCA
▶ Introducción y suelta del paquete de
baterías
Utilice solo las
baterías Bosch o
AMPShare recomendadas en la lista de baterías/
cargadores incluida con su herramienta. Es
posible que el uso de otros tipos de baterías cause
lesiones corporales o daños materiales.
Deslice el paquete de baterías cargado al interior de
la carcasa hasta que dicho paquete se acople en su
sitio (Fig. 1).
La herramienta está equipado con un pestillo de
fijación secundario para impedir que dicho paquete
se caiga y salga completamente del mango, en caso
de que se afloje debido a la vibración.
Para quitar el paquete de baterías, oprima el botón
de liberación del paquete de baterías y deslice
dicho paquete hacia delante.
Oprima de nuevo el botón de liberación del paquete
de baterías y deslice dicho paquete completamente
hacia afuera hasta sacarlo de la carcasa de la
herramienta (Fig. 1).
▶ Colocación de la hoja
Utilice solo una
hoja de 6-1/2
pulgadas. Utilice solo una hoja con capacidad
nominal de 3900/min (RPM) o mayor. La
utilización de una hoja que no esté diseñada para la
sierra puede causar lesiones corporales graves y
daños materiales.
1. Gire el PERNO DE LA HOJA en sentido de
las agujas del reloj con la llave de tuerca
suministrada y quite el PERNO DE LA HOJA y
la ARANDELA EXTERIOR (Fig. 2). Si el eje se
mueve al intentar aflojar el perno de la hoja,
oprima el botón de fijación (Fig. 1).
Desconecte el paquete de batería de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de
seguridad reducen el riesgo de arrancar la herramienta accidentalmente.
