Bosch Climate 5000i User Manual

Εγκατάσταση
Climate 5000i – 6721824787 (2021/02)
46

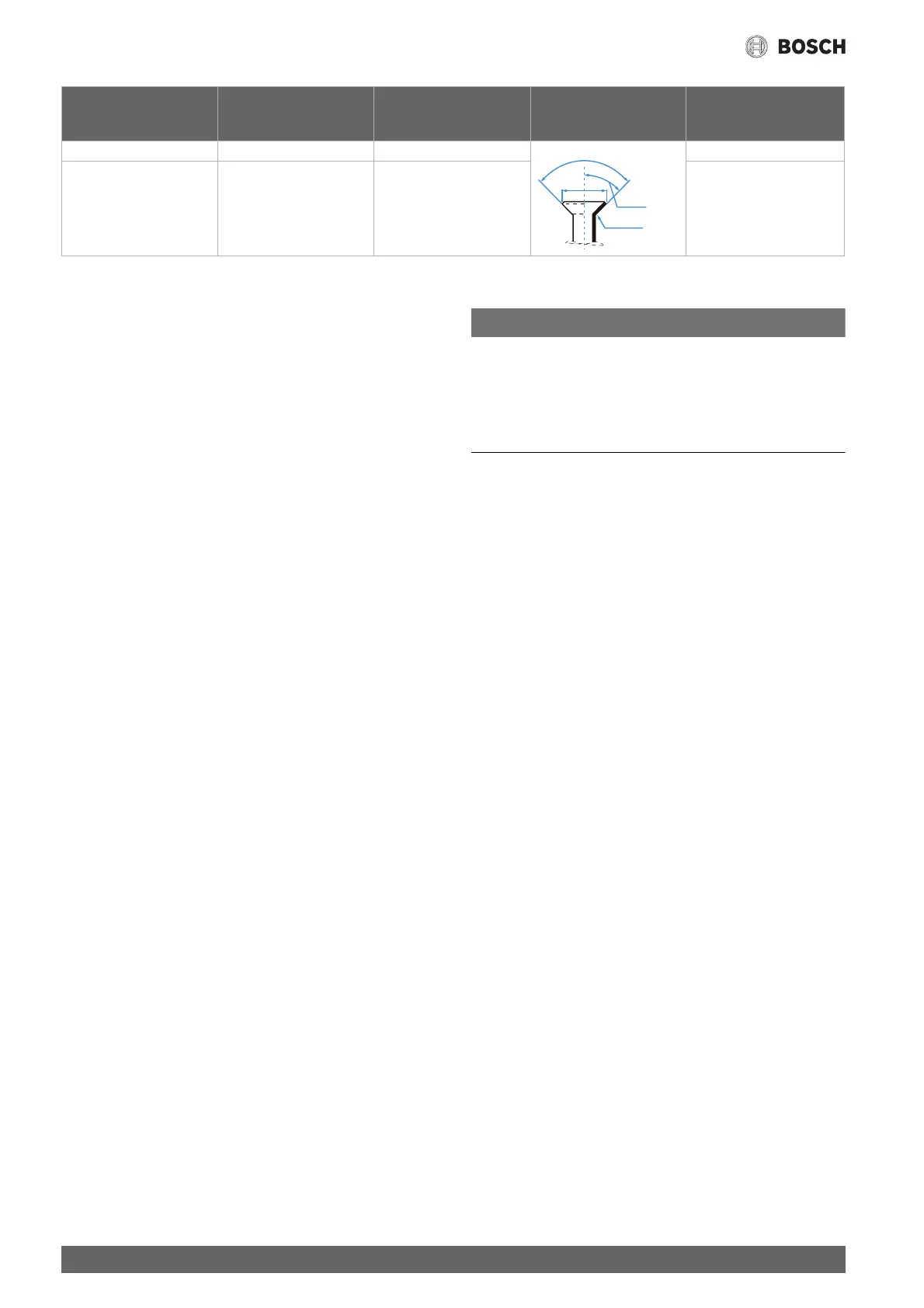

Πίν. 7 Χαρακτηριστικά των συνδέσεων σωλήνων
3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα
Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο
συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας
συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν
( Σχήμα 12).
▶ Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.
3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης
Έλεγχος στεγανότητας
Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς
κανονισμούς.
▶ Αφαιρέστε τα καπάκια των τριών βαλβίδων ( Σχήμα 18, [1], [2] και
[3]).
▶ Συνδέστε τη διάταξη ανοίγματος Schrader [6] και το μανόμετρο [4]
στη βαλβίδα Schrader [1].
▶ Βιδώστε τη διάταξη ανοίγματος Schrader και ανοίξτε τη βαλβίδα
Schrader [1].
▶ Αφήστε τις βαλβίδες [2] και [3] κλειστές και πληρώστε την
εγκατάσταση με άζωτο, μέχρι η πίεση να βρίσκεται πάνω από τη μέγιστη
πίεση λειτουργίας κατά 10 % ( Σελίδα 52).
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά.
▶ Αφήστε να εκρεύσει άζωτο, μέχρι να επιτευχθεί η μέγιστη πίεση
λειτουργίας.
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα.
▶ Αφήστε να εκρεύσει άζωτο.
Πλήρωση της εγκατάστασης
ΕΙΔΟΠΟΙΗΣΗ
Δυσλειτουργία λόγω λανθασμένου ψυκτικού υγρού
Η εξωτερική μονάδα είναι πληρωμένη εργοστασιακά με το ψυκτικό υγρό
R32.
▶ Αν χρειάζεται να συμπληρώσετε ψυκτικό υγρό, χρησιμοποιήστε
αποκλειστικά το ίδιο ψυκτικό υγρό. Μην αναμειγνύετε διαφορετικούς
τύπους ψυκτικού υγρού.
▶ Εκκενώστε την εγκατάσταση με μια αντλία κενού ( Σχ. 18, [5]) και
στεγνώστε, έως ότου επιτευχθεί πίεση περ. −1 bar (ή περ.
500 micron).
▶ Ανοίξτε την επάνω βαλβίδα [3] (πλευρά υγρού).
▶ Ελέγξτε με το μανόμετρο [4] αν η ροή πραγματοποιείται ελεύθερα.
▶ Ανοίξτε την κάτω βαλβίδα [2] (πλευρά αερίου).
Το ψυκτικό διανέμεται στην εγκατάσταση.
▶ Τέλος, ελέγξτε τις αναλογίες πίεσης.
▶ Ξεβιδώστε τη διάταξη ανοίγματος Schrader [6] και κλείστε τη βαλβίδα
Schrader [1].
▶ Αφαιρέστε την αντλία κενού, το μανόμετρο και τη διάταξη ανοίγματος
Schrader.
▶ Τοποθετήστε ξανά τα καπάκια των βαλβίδων.
▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων στην
εξωτερική μονάδα.
Εξωτερική διάμετρος
σωλήνα Ø [mm]
Ροπή σύσφιξης [Nm] Διάμετρος του
διευρυμένου ανοίγματος
(A) [mm]
Διευρυμένο άκρο σωλήνα Προσυναρμολογημένο
σπείρωμα φλαντζωτού
παξιμαδιού
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4

Bosch Climate 5000i Specifications

General

Type	Split system
Ionizer	Yes
Multi-split	No
Display type	LED
Product color	White
Gas hose diameter	9.52 mm
Hose length (max)	25 m
Inverter technology	-
Liquid hose diameter	6.35 mm
Refrigerating medium	R32
Air conditioner functions	Cooling, Dehumidifying, Heating
Cooling capacity (nominal)	12000 BTU/h
Refrigerating medium weight	620 g
Suitable for room area up to	- m²
Cooling capacity in watts (max)	4300 W
Cooling capacity in watts (min)	1400 W
Heating capacity in watts (max)	4400 W
Heating capacity in watts (min)	1100 W
Cooling capacity in watts (nominal)	3500 W
Cooling energy efficiency (EER, W/W)	3.9
Heating energy efficiency (COP, W/W)	3.93
Operating temperature (cooling) (T-T)	-15 - 50 °C
Operating temperature (heating) (T-T)	-15 - 24 °C
Seasonal efficiency rating (cooling) (SEER)	8.5
Heating capacity in watts (nominal) (Warmer heating season)	- W
Heating capacity in watts (nominal) (Average heating season)	3810 W
Seasonal efficiency rating (heating) (SCOP) (Warmer heating season)	5.8
Seasonal efficiency rating (heating) (SCOP) (Average heating season)	4.3
Current	10 A
AC input voltage	220 - 240 V
AC input frequency	50 Hz
Design load (cooling)	3.3 kW
Energy efficiency scale	A+++ to D
Energy efficiency class (cooling)	A+++
Power consumption (cooling) (max)	1650 W
Power consumption (cooling) (min)	120 W
Power consumption (heating) (max)	1480 W
Power consumption (heating) (min)	110 W
Annual energy consumption (cooling)	136 kWh
Hourly energy consumption (cooling)	- kWh
Design load (heating) (Colder heating season)	- kW
Design load (heating) (Average heating season)	2.6 kW
Energy efficiency class (heating) (Average heating season)	A+
Annual energy consumption (heating) (Warmer heating season)	628 kWh
Annual energy consumption (heating) (Average heating season)	847 kWh
Indoor unit type	Wall-mountable
Indoor unit depth	200 mm
Indoor unit width	802 mm
Indoor unit height	295 mm
Indoor unit weight	8700 g
Cooling airflow (indoor unit)	520 m³/h
Indoor unit sound power level	60 dB
Indoor unit noise level (low speed)	21 dB
Indoor unit noise level (high speed)	37 dB
Outdoor unit depth	303 mm
Outdoor unit width	765 mm
Outdoor unit height	555 mm
Outdoor unit weight	26400 g
Outdoor unit noise level	55 dB
Cooling airflow (outdoor unit)	2200 m³/h
Outdoor unit sound power level	64 dB
