Инсталация
Climate 5000i – 6721824787 (2021/02)
6

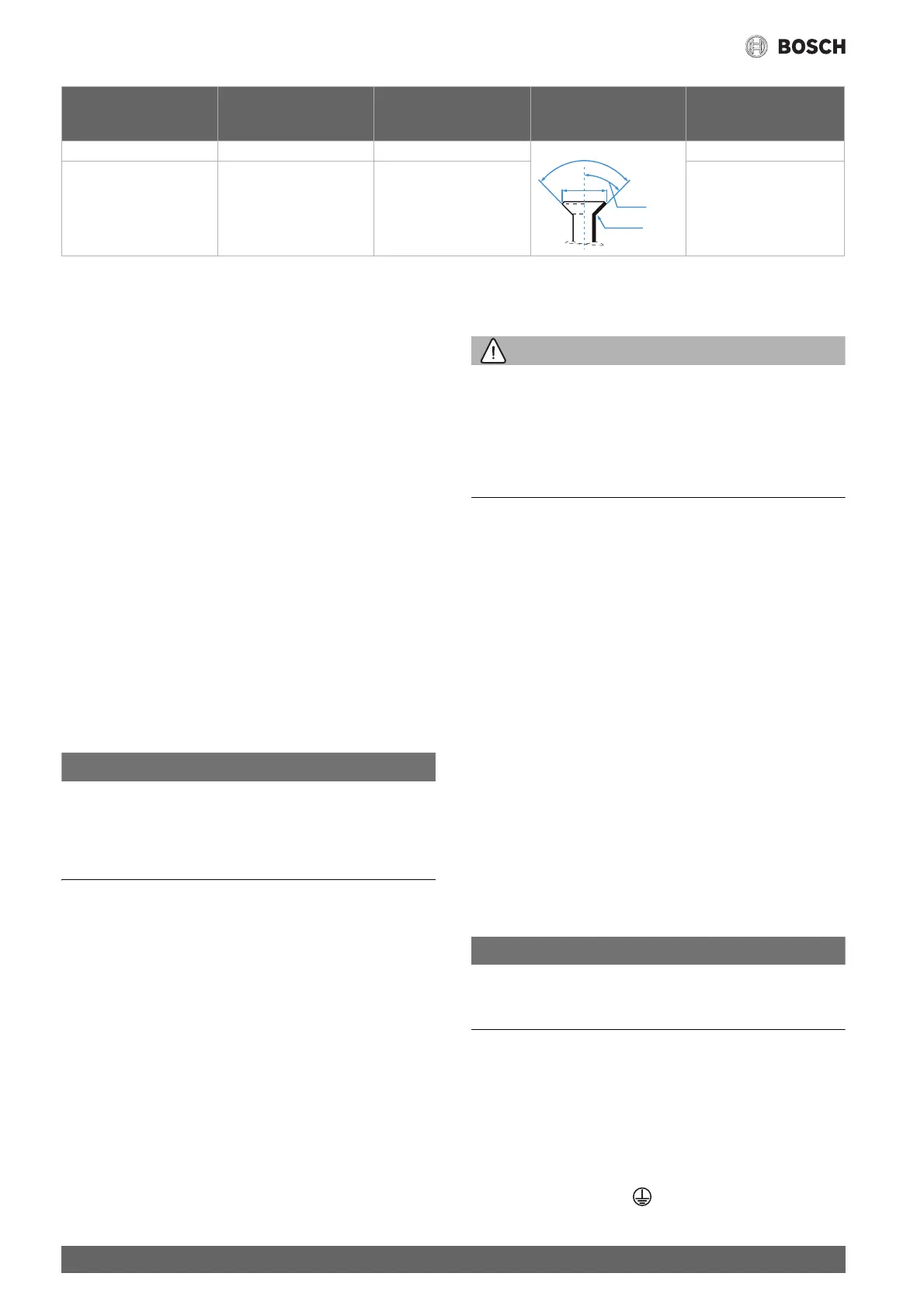

Табл. 7 Характеристики на тръбните съединения
3.4.2 Свързване на връзката за източване на конденз към
вътрешното тяло
Ваната за конденз на вътрешното тяло е оборудвана с две връзки.
Фабрично към тях са монтирани маркуч за конденз и тапа, които
могат да бъдат сменени ( Фиг. 12).
▶ Прекарайте маркуча за конденз с наклон.
3.4.3 Проверете уплътнеността и напълнете инсталацията
Проверка на непроницаемостта
При проверката за уплътненост спазвайте националните и местните
изисквания.
▶ Свалете капачките на трите вентила ( Фиг. 18, [1], [2] и [3]).
▶ Свържете отварящия елемент шрадер [6] и манометър [4] към
шрадер вентила [1].
▶ Завийте отварящия елемент шрадер и отворете шрадер
вентила [1].
▶ Оставете вентилите [2] и [3] затворени и напълнете
инсталацията с азот, докато налягането достигне 10 % над
максималното работно налягане ( страница 11).
▶ Проверете, дали налягането след 10 минути е непроменено.
▶ Изпуснете азота, докато бъде достигнато максималното работно
налягане.
▶ Проверете, дали налягането след минимум 1 час е непроменено.
▶ Изпуснете азота.
Пълнене на инсталацията
УКАЗАНИЕ
Функционална неизправност поради грешен хладилен агент
Външното тяло фабрично е напълнено с хладилния агент R32.
▶ Ако трябва да се допълни хладилен агент, използвайте само
същия хладилен агент. Не смесвайте различни видове хладилен
агент.
▶ Евакуирайте и подсушете инсталацията с вакуум помпа
( Фиг. 18, [5]) до достигане на ок. −1 bar (или ок.
500 микрона).
▶ Отворете горния вентил [3] (страна на течността).
▶ С манометъра [4] проверете, дали дебитът е свободен.
▶ Отворете долния вентил [2] (страна на газа).
Хладилният агент се разпределя в инсталацията.
▶ След това проверете състоянието на налягането.
▶ Развийте отварящия елемент шрадер [6] и затворете шрадер
вентила [1].
▶ Отстранете вакуум помпата, манометъра и отварящия елемент
шрадер.
▶ Поставете отново капачките на вентилите.
▶ Поставете отново капака за тръбните съединения върху
външното тяло.
3.5 Електрическа връзка
3.5.1 Общи указания
ПРЕДУПРЕЖДЕНИЕ
Опасност за живота поради електрически ток!
Контактът с електрически компоненти под напрежение може да
доведе до токов удар.
▶ Преди работи по електрическите части: Прекъснете
захранващото напрежение от всички полюси (предпазител/
предпазен силов изключвател) и обезопасете срещу
неоторизирано включване.
▶ Работи по електрическата инсталация трябва да се извършват
само от оторизиран електротехник.
▶ Спазвайте предпазните мерки съгласно националните и
международни разпоредби.
▶ При наличен риск за безопасността в мрежовото напрежение
или при късо съединение по време на инсталацията,
информирайте потребителя писмено и не инсталирайте уредите,
докато проблемът не бъде отстранен.
▶ Извършете всички електрически връзки съгласно схемата за ел.
свързване.
▶ Изрежете изолацията на кабелите само със специален
инструмент.
▶ Не свързвайте други консуматори към мрежовия извод на уреда.
▶ Не разменяйте проводниците за фазата и нулата. Това може да
доведе до функционални неизправности.
▶ При фиксирана мрежова връзка монтирайте защита срещу
свръхнапрежение и разделителен прекъсвач, който е
проектиран за 1,5-кратната максимална консумирана мощност
на уреда.
3.5.2 Свързване на вътрешен модул
Вътрешното тяло се свързва чрез 5-жилен комуникационен кабел от
тип H07RN-F към външното тяло. Сечението на проводниците на
комуникационния кабел трябва да е минимум 1,5 mm
2
.
УКАЗАНИЕ
Материални щети поради грешно свързано вътрешно тяло
Вътрешното тяло се захранва с напрежение чрез външното тяло.
▶ Свързвайте вътрешното тяло само към външното тяло.
За свързване на комуникационния кабел:
▶ Отворете горния капак ( Фиг. 19).
▶ Отстранете винта и свалете капака на интерфейс панера.
▶ Отстранете винта и свалете капака [1] на свързващите клеми
( Фиг. 20).
▶ Пробийте кабелен канал [3] от задната страна на вътрешното
тяло и прекарайте кабела.
▶ Подсигурете кабела към защитата срещу опън на кабела [2] и към
клемите W, 1(L), 2(N), S и .
Външен диаметър на
тръбата Ø [mm]
Момент на затягане [Nm] Диаметър на отвора
с борд (А) [mm]
Край на тръбата с борд Предварително
монтирана резба на гайка
сборд
6,35 (1/4") 18-20 8,4-8,7 3/8"
9,53 (3/8") 32-39 13,2-13,5 3/8"
R0.4~0.8
A
45°± 2
90°± 4
