Nota: El tope-guía estacionario está instalado
permanentemente en la base de la sierra (no lo retire)
Tope-guía
estacionario
Agujero pasante de 5/16 de pulgada
Avellanado 1/2 pulg.
Tornillo para metales de cabeza plana
de 1/4 de pulg. x 2-1/2 pulg. de longitud
(se necesitan 4)
Arandela plana (se necesitan 4)
Tuerca (se necesitan 4)
Parte superior
de la base y la mesa
Base de la sierra
Tope-guía auxiliar nuevo
Tabla: 3/4 de pulg. de ancho x 1-1/2 pulg. de alto
FIG. 43
FIG. 44
21-3/4"
7-1/4"
5/16"
7-1/4"
3-1/8"
3-1/8"
5/16 Dia. (4)

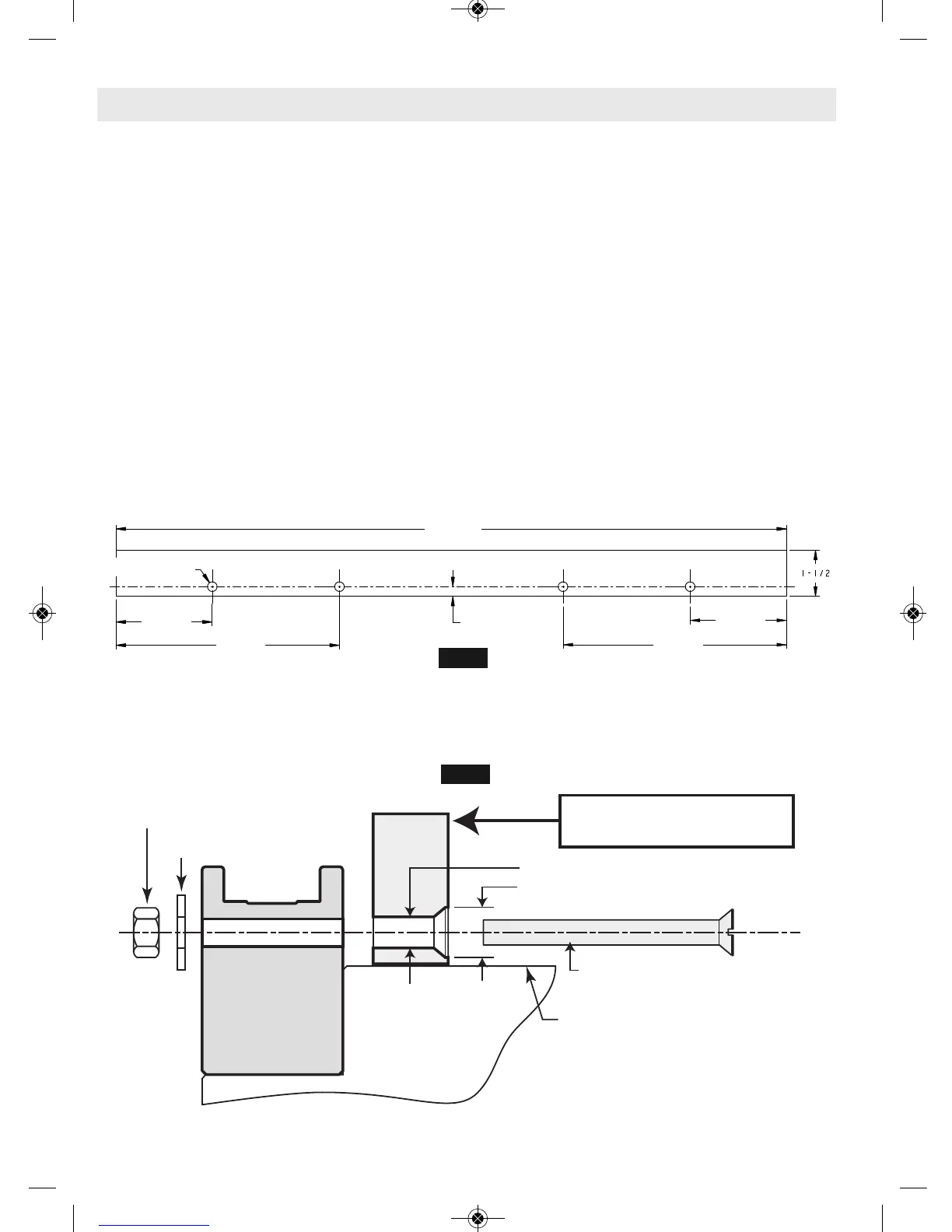

Tope-guía auxiliar – La utilización de un tope-guía auxiliar cuando se corta moldura de corona plana sobre la mesa reducirá
el astillamiento de la pieza de trabajo y el movimiento de las piezas de corte pequeñas. Retire los topes-guía deslizantes de
la sierra (consulte la página 93) antes de instalar el tope-guía auxiliar.
Construya un tope-guía auxiliar siguiendo el patrón que se indica a continuación. Material: Madera de 3/4 de pulgada
x 1-1/2 pulgada.
Añada 4 agujeros tal y como están dimensionados en el patrón -o- Añada agujeros siguiendo los siguientes pasos:
1) Corte la madera con las dimensiones exteriores mostradas y sujétela temporalmente al tope-guía estacionario de la sierra
utilizando dos abrazaderas en C.
2) Utilice una broca taladradora de 1/4 de pulgada para taladrar primero a través de los agujeros existentes en la parte
trasera del tope-guía estacionario y luego a través de la madera.
3) Retire la madera, avellane la parte delantera de la madera e instálela permanentemente en el tope-guía de la sierra con
los herrajes que se muestran a continuación.
Tope-guía auxiliar para moldura de corona
