25. Codo para polvo: Conecta el conducto para polvo a la
bolsa para polvo. Se puede rotar para dirigir el polvo.
26. Bolsa para polvo: Captura las virutas y el polvo. Tiene una
cremallera en la parte de abajo. La bolsa de puede desacoplar
del codo o del conducto para vaciarla.
27. Eslabón de accionamiento del protector inferior:Permite
un movimiento suave del protector inferior.
28. Abrazadera para el material: Se utiliza para sujetar la
pieza de trabajo a la mesa y la base; insértela en la ubicación
del poste de abrazadera (artículo 29).
29. Ubicación del poste de abrazadera: Inserte el poste de
abrazadera para el material en el agujero antes de fijarlo.
30. Tapas de las escobillas: Mantienen las escobillas del
motor en la posición correcta y brindan acceso fácil para
inspeccionar y reemplazar las escobillas.
31. Palanca de fijación de bisel: Bloquea y desbloquea el
ensamblaje del cabezal en un ángulo de bisel deseado.
32. Escala e indicadores de bisel: Permiten al usuario leer
fácilmente los ángulos de bisel. El indicador señala el ángulo
actual.
33. Topes de bisel a la izquierda: Se ajustan para topes de
bisel de 47°, 45° y 33.9° (ajuste de moldura de corona).
34. Tope de bisel a la derecha de -2°: Deslice la parte
delantera o trasera para un tope de bisel de 0° o -2° a la
derecha.
35. Cierre del eje portaherramienta: Presione el botón de
fijación del eje portaherramienta para impedir que la hoja rote
cuando afloje o apriete el perno del eje portaherramienta
durante la remoción o instalación de la hoja.
36. Pasador de fijación del ensamblaje del cabezal: Se
utiliza para fijar el ensamblaje del cabezal en la posición inferior
para el transporte.
-81-
23
35
34
31
32
3
5
4
30

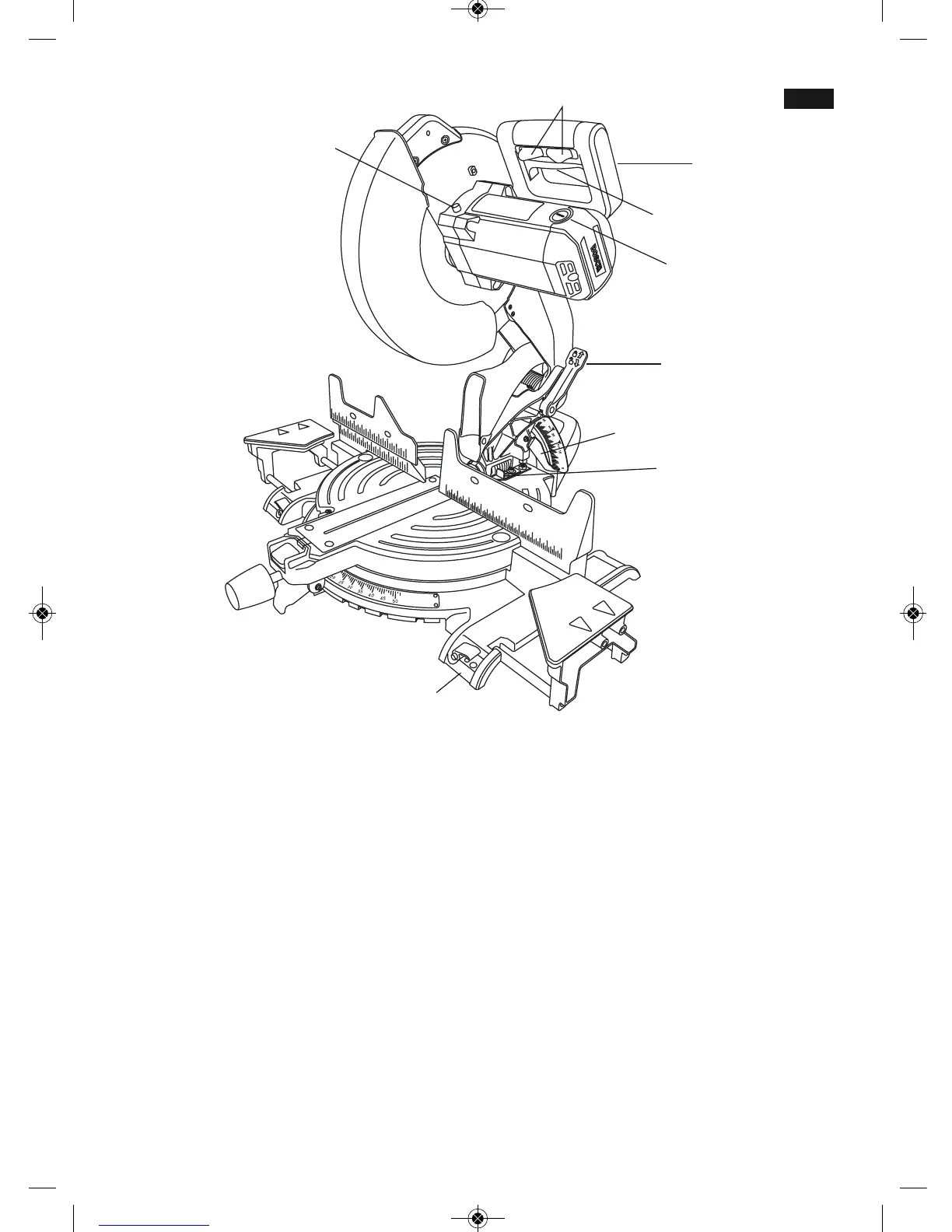

FIG. 2
