150 | EFEP 60H / EFEP 67D | Описание изделияru
2.4.2 EFEP67D
Испытание форсунок следующих
типоразмеров:
T, U, V, W
Диапазон показаний манометра: 0...60MPa (0...600bar)
7
1
2
3
4
6
5
100
200
300
400
500
600
100
200
300
400
500
458759/23P

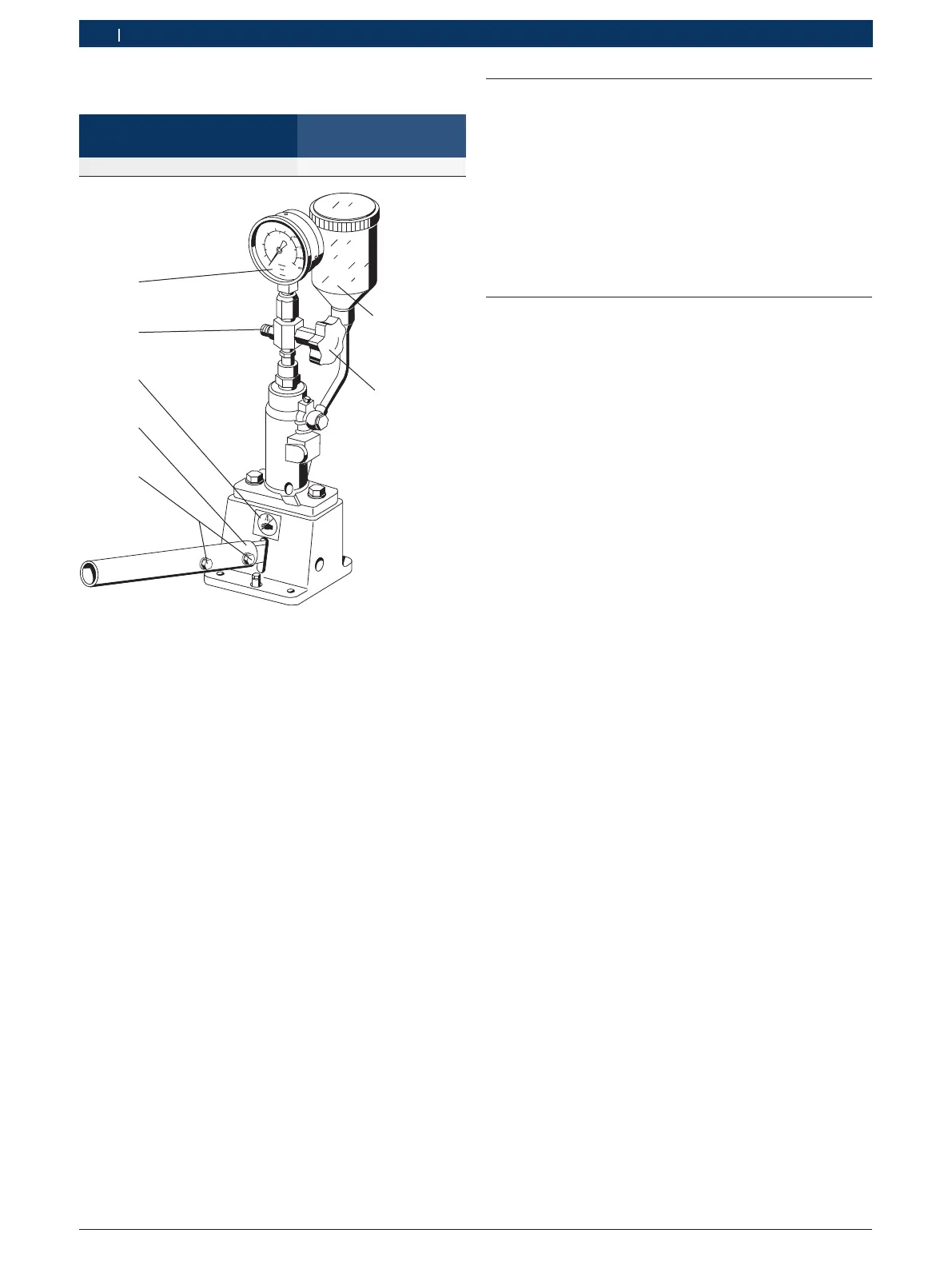

Pис. 2: EFEP67D
1 Масляный бачок с фильтром
2 Запорный клапан со шпинделем
3 Крепежные винты для рычага ручного управления
4 Рычаг ручного управления
5 Предупреждение "Не прикасаться к тестовой струе"
6 Выход давления (подключение испытательного нагнетательного
трубопровода)
7 Манометр
*)
*)
Класс качества см. в обзоре на предпоследней странице.
2.4.3 Отключение манометра
¶ Повернуть ручку запорного клапана (рис. 1 и 2,
поз.4) вправо до упора.
2.5 Первый ввод в эксплуатацию
1. Смонтировать рычаг ручного управления.
2. Смонтировать манометр (только для версий
0684200700)
3. Заполнить масляный бачок проверочным маслом
минимум до половины объема согласно ISO4113.
4. Открутить слегка масляный бачок.
5. Нажать рычаг ручного управления и дождаться, пока
масло не будет выходить без пузырей.
6. Снова закрутить до упора масляный бачок от руки.
2.6 Вывод из эксплуатации
! Масла являются загрязнителями воды, их
утилизацию необходимо выполнять согласно Закону
об утилизации отходов.
i Проверочное масло ISO представляет собой
сорт отработавших масел категории 1, этот сорт
включает в себя восстанавливаемые, маловязкие,
минеральные моторные и трансмиссионные масла.
В отработавших маслах категории1 не допускается
наличие посторонних примесей, таких как
отработавшие масла других категорий или бензина.
Утилизация вышеуказанных отработавших масел
производится на платной основе через коммерческие
организации, занимающиеся их утилизацией. Для
гарантирования надлежащей утилизации необходимо
указать соответствующий код отходов "54112".
