Popis výrobku | EFEP 60H / EFEP 67D | 101 cs
2. Popis výrobku
2.1 Bezpečnostní pokyny
Všechny bezpečnostní pokyny najdete v samostatném
návodu k použití "Důležité pokyny a bezpečnostní po-
kyny k testovacímu vybavení Bosch Diesel Test Equi-
pment". Tento si před provozem testovacího přístroje
Bosch pozorně přečtěte a bezpodmínečně dodržujte.
Dodatečně je na zkušebních přístrojích pro kombinace
držáku trysky umístěn výstražný pokyn, který uživatele
upozorňuje na to, aby nesahal do zkušebního paprsku.
! Při kontrole kombinací držáku trysky se musí použí-
vat odsávací zařízení 0 684 200 702. Již dnes to bez-
podmínečně vyžadují zákonné předpisy mnoha zemí
(například v Německu §14 vyhlášky o pracovištích).
2.2 Použití
Pomocí EFEP 60H a EFEP 67D (zkušební přístroje pro
kombinace držáku zkušebních a motorových trysek,
obecně označovány také jako zkušební přístroje trysek)
můžete u vstřikovacích trysek o velikosti P, R, S a T s
odpovídajícími držáky trysek provádět tyto kontroly:
R Otvírací tlak
R Tvar paprsku
R Těsnost dosednosti
R Těsnost kombinace
R Rachocení
i Zkoušky pomocí EFEP 60H a EFEP 67D neprobíhají
podle ISO normy 8984. U zkoušek podle ISO normy
8984 se musí použít EPS 100.
2.3 Obsah dodávky a zvláštní příslušen-
ství
Všechny informace a speciální příslušenství viz předpo-
slední strana.
2.4 Popis přístroje
2.4.1 EFEP 60H
Zkouška trysek o velikosti P, R, S, T
Rozsah manometru 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
7
1
2
3
4
6
5

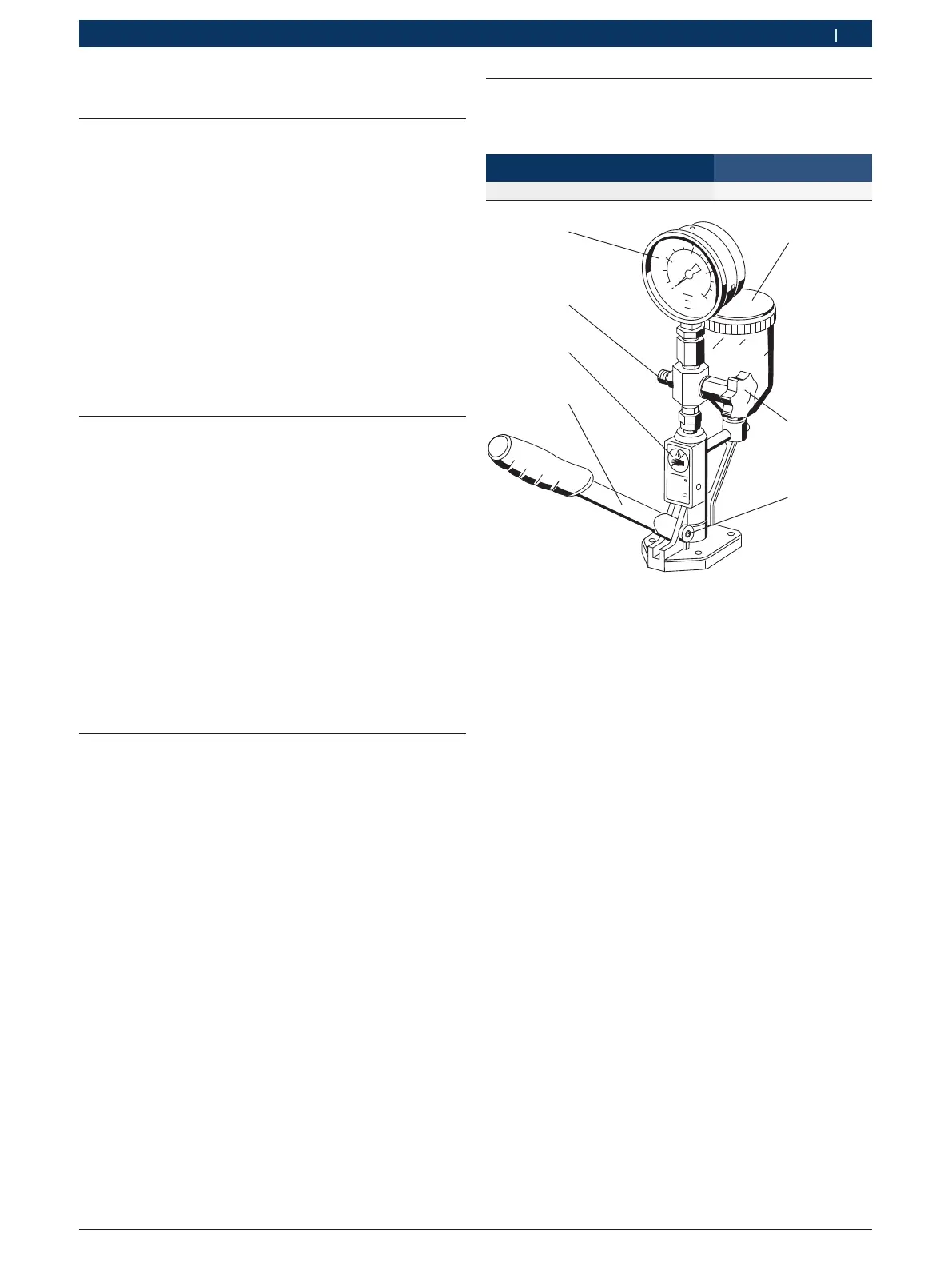

Obr. 1: EFEP 60H
1 Olejová nádrž s filtrem
2 Uzavírací ventil s dříkem ventilu
3 Upínací kolík
4 Ruční ovládací páka
5 Výstražný pokyn "Nesahejte do zkušebního paprsku"
6 Výstup tlaku (přípojka vedení zkušebního tlaku)
7 Manometr
*)
*)
Z části zvláštní příslušenství, třída jakosti viz přehled na předpo-
slední straně.
