1 689 979 086 2018-06-08| Robert Bosch GmbH
Termékleírás | EFEP 60H / EFEP 67D | 109 hu
2. Termékleírás
2.1 Biztonsági előírások
Minden biztonsági tudnivaló megtalálható a "Fontos
tudnivalók és biztonsági előírások a Bosch Diesel Test
Equipmentre vonatkozóan" című külön használati útmu-
tatóban. A Bosch vizsgálóeszköz használata előtt gon-
dosan el kell olvasni a használati útmutatót gondosan
és feltétlenül figyelembe kell venni az abban foglaltakat.
Ezenkívül a porlasztócsúcs vizsgálóeszközökön egy fi-
gyelmeztetés található, amely arra utal, hogy tilos a vizs-
gáló sugárba nyúlni.
! A porlasztócsúcsok vizsgálatakor az elszívó berende-
zést (0 684 200 702) kell használni. Napjainkban ezt
számos országban már jogszabályok írják elő (Né-
metországban például az Arbeitsstättenverordnung
14. §-a).
2.2 Használat
Az EFEP 60H és az EFEP 67D eszközökkel (vizsgálóesz-
közök vizsgáló fúvókatartó-kombinációk és motor fúvó-
katartó-kombinációk, a köznyelvben egyszerűen csak
porlasztócsúcs vizsgálóeszközök) P, R, S és T méretosz-
tályú befecskendező fúvókák esetén, a megfelelő fúvó-
katartókkal az alábbi vizsgálatok végezhetők:
R Nyitónyomás
R Sugárkép
R Ülék tömítettsége
R Kombináció tömítettsége
R Zajviselkedés
i Az EFEP 60H és az EFEP 67D eszközökkel végzett
vizsgálatok nem az ISO 8984 szabvány szerint tör-
ténnek. Az ISO 8984 szabvány szerinti vizsgálathoz
EPS 100 eszközt kell használni.
2.3 Szállítási terjedelem és speciális tar-
tozékok
A tartozékokkal és a speciális tartozékokkal kapcsolatos
információk az utolsó előtti oldalon találhatók.
2.4 Az eszköz leírása
2.4.1 EFEP 60H
Az alábbi méretosztályú fúvókák
vizsgálata:
P, R, S, T
Nyomásmérő tartománya 0...40MPa (0...400bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
458759/22Rf
7
1
2
3
4
6
5

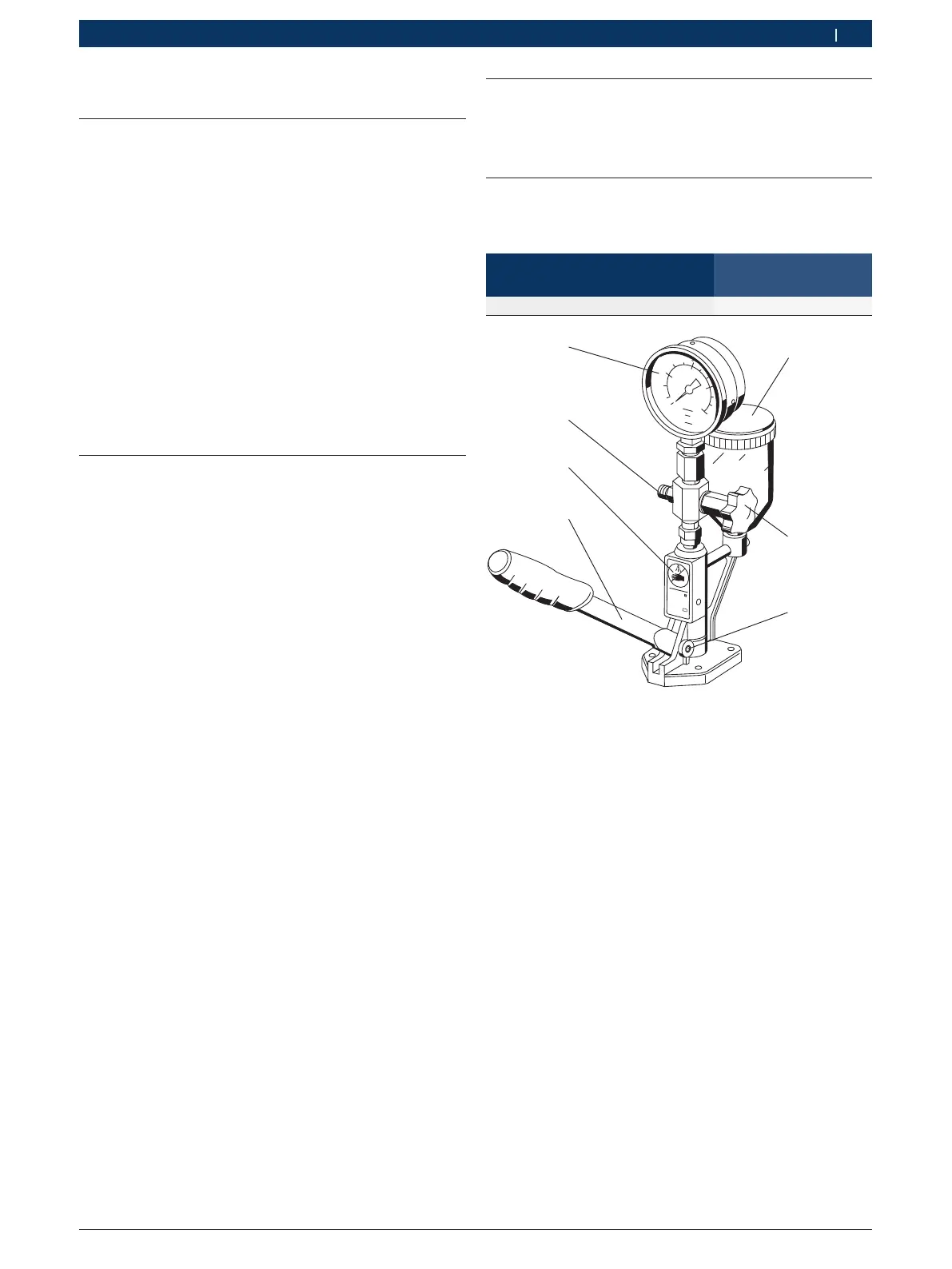

1 ábr.: EFEP 60H
1 Vizsgálóolaj tartály szűrővel
2 Elzárószelep szeleporsóval
3 Feszítőcsap
4 Kézi működtető kar
5 "Ne nyúljon a vizsgáló sugárba" figyelmeztetés
6 Nyomáskivezetés (teszt nyomóvezeték csatlakozó)
7 Nyomásmérő
*)
*)
Részben speciális tartozék, minőségi osztály lásd utolsó előtti
oldal.
