Servis | EFEP 60H / EFEP 67D | 131
EFEP 60H / EFEP 67D, aksesuarlar ve amba-
lajlar, her zaman çevreye uygun bir şekilde
geri dönüştürme işlemleri yapan kuruluşlara
verilmelidir.
¶ EFEP 60H / EFEP 67D cihazını evsel çöplere
atmayın.
6. Uzun süre devre dışı bırakma
6.1 Yer değişimi
¶ EFEP 60H / EFEP 67D cihazının devredilmesi duru-
munda, teslimat kapsamında bulunan dokümantas-
yon da verilmelidir.
¶ EFEP 60H / EFEP 67D cihazı, sadece orijinal ambalajı
veya eşit kalitede bir ambalaj ile taşınmalıdır.
6.2 İmha ve hurdaya ayırma
¶ EFEP 60H / EFEP 67D’i parçalarına ayırın, malzeme-
leri ayrıştırın ve geçerli yönetmeliklere uygun olarak
imha edin.
6.2.1 EFEP 60H / EFEP 67D ve aksesuarları
6.2.2 Suyu tehdit edici maddeler
! Yağlar ve gresler ile yağ veya gres içerikli atıklar (ör-
neğin filtre), suyu tehdit edici maddelerdir.
1. Suyu tehdit edici maddeler, kanalizasyona boşaltıl-
mamalıdır.
2. Suyu tehdit edici maddeler, geçerli yönetmeliklere
uygun bir şekilde imha edilmelidir.
tr
5. Servis
5.1 Bakım
Yağ haznesindeki filtre elemanı düzenli aralıklarla değiş-
tirilmelidir. Yeni test yağı doldurulduktan sonra kumanda
kolu kullanılarak EFEP60H/67D'nin iç kısmı yıkanmalıdır.
Bu işlemde, enjektör tutucu kombinasyonu olmaksızın
emme tertibatına püskürtme yapın.
1
2
458759-3

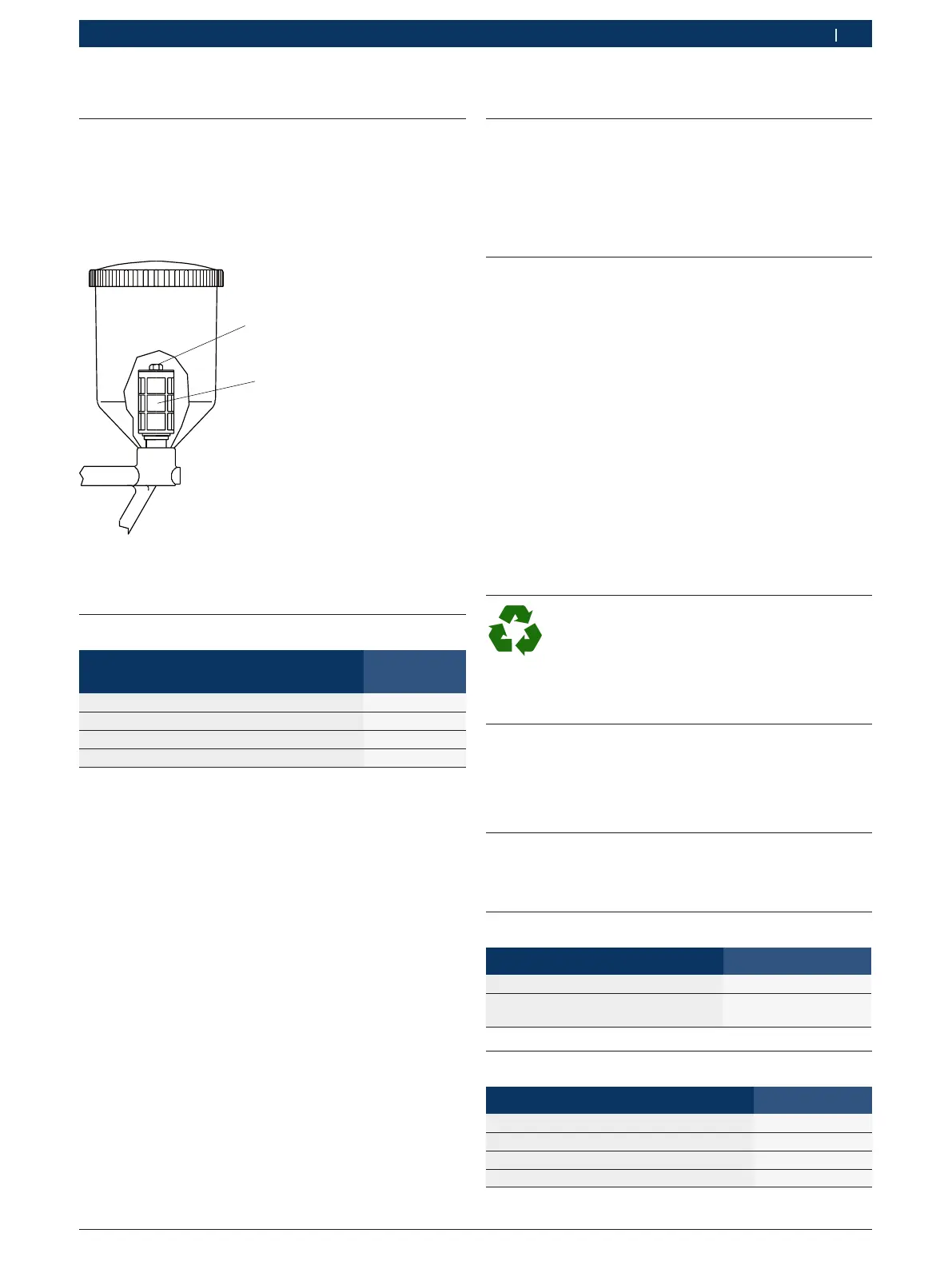

Şek. 3: Filtre elemanı değişimi
1 Altı köşe başlı cıvata
2 Filtre elemanı
5.2 Yedek parçalar ve aşınma parçaları
Adı Sipariş numa-
rası
Yağ haznesi (plastik) 1685400014
Filtre elemanı
<)
1687431011
EFEP60H için valf milli kapama valfi 1687415047
EFEP67D için valf milli kapama valfi 1687415048
<)
Aşınma parçaları
7. Teknik veriler
7.1 Manometre
Kalite sınıfı ve çap için sondan bir önceki sayfada sunu-
lan genel bakışa bakın.
7.2 Test yağı haznesi
Adı Değer
Test yağı haznesinin dolum miktarı: 600ml
ISO 4020-2 standardına uygun hassas-
lıkta test yağı haznesi filtresi
330 000 (yakl. 15 µ)
7.3 Sıkma torkları
Adı Değer
Test basınç hattı EFEP60H/67D 15 +10Nm
Enjektör tutucusundaki test basınç hattı 15 +10Nm
Enjektör tutucusundaki daraltma manşonu 15 +10Nm
Enjektör tutucusundaki bağlantı adaptörü 15 +10Nm
