190 | EFEP 60H / EFEP 67D | Popis výrobkusk
2.4.2 EFEP 67D
Skúška trysiek veľkosti T, U, V, W
Rozsah manometra 0...60 MPa (0...600 bar)
7
1
2
3
4
6
5
100
200
300
400
500
600
100
200
300
400
500
458759/23P

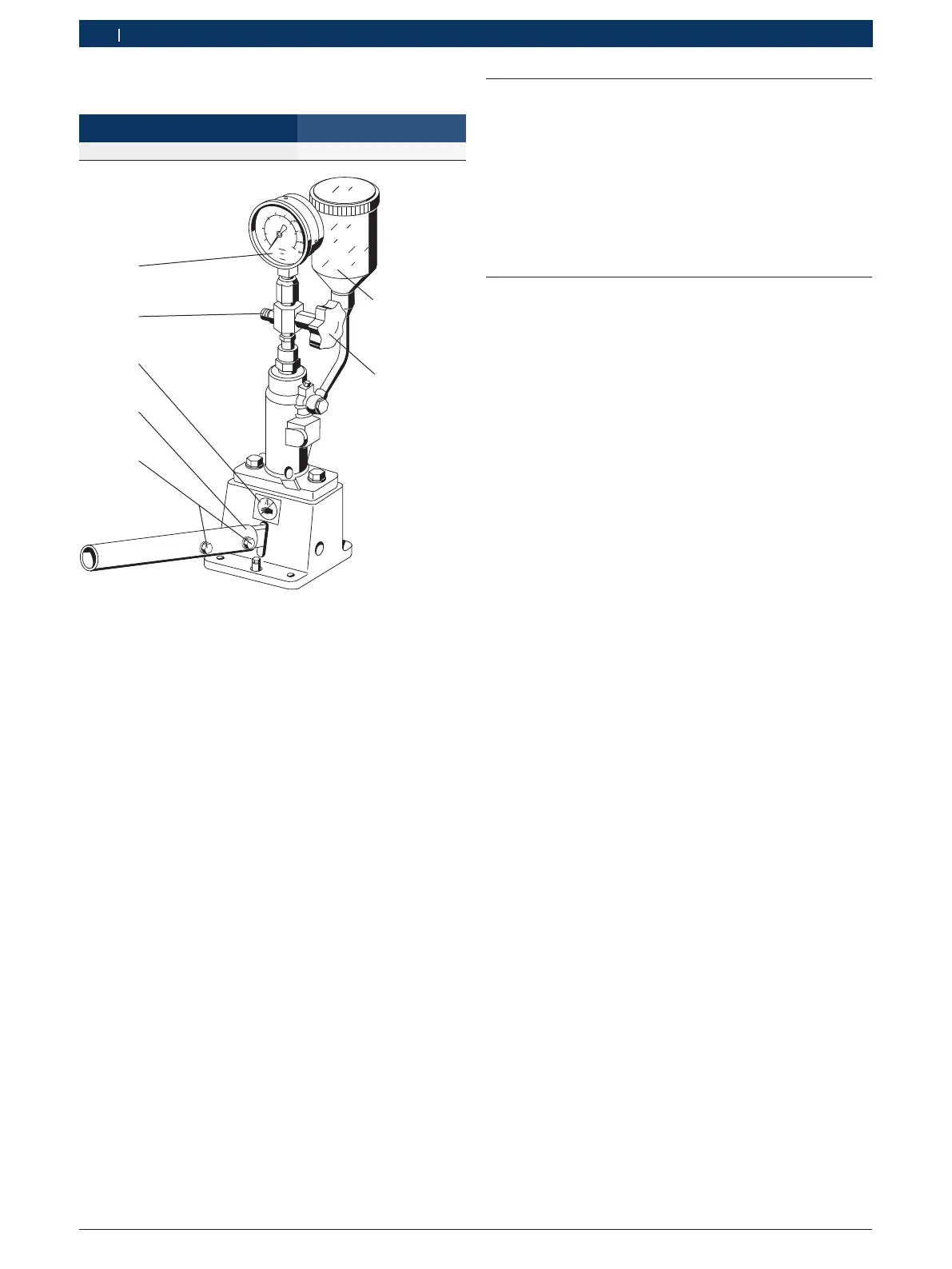

Obr. 2: EFEP 67D
1 Olejová nádrž s filtrom
2 Uzatvárací ventil s vretenom
3 Pripevňovacie skrutky páky pre ručné ovládanie
4 Páka pre ručné ovládanie
5 Výstražné upozornenie "Nesiahajte do skúšobného lúča"
6 Výstup tlaku (prípojka vedenia skúšobného tlaku)
7 Manometer
*)
*)
Trieda akosti viď prehľad na predposlednej strane.
2.4.3 Vypnutie manometra
¶ Rukoväť uzatváracieho ventilu (obr. 1 a 2, poz. 4)
otočte úplne doprava.
2.5 Prvé uvedenie do prevádzky
1. Namontujte páku pre ručné ovládanie.
2. Montáž manometra (iba 0 684 200 700)
3. Olejovú nádrž naplňte aspoň do polovice skúšobným
olejom podľa ISO 4113.
4. Mierne uvoľnite olejovú nádrž.
5. Presuňte páku pre ručné ovládanie potiaľ, kým z
výstupu tlaku nebude vytekať olej bez bublín.
6. Znova rukou zatiahnite olejovú nádrž.
2.6 Odstavenie z prevádzky
! Oleje sú kvapaliny ohrozujúce vodné toky a je ich
nutné zlikvidovať v súlade so zákonom o odpadoch.
i Skúšobný olej podľa ISO je druh oleja kategórie sta-
rých olejov 1, do ktorej patria spracovateľné, riedke
minerálne motorové a prevodové oleje. V kategórii
starých olejov1 sa nesmú nachádzať podiely látok
iného druhu, napr. staré oleje inej kategórie alebo
benzín.
Likvidáciu vyššie uvedených starých olejov vykonávajú
za úhradu špecializované firmy. Aby bolo možné zabez-
pečiť odbornú likvidáciu, treba uviesť príslušný kód
odpadu "54 112".
