製品の説明 | EFEP 60H / EFEP 67D | 205 ja
2. 製品の説明
2.1 安全上の注意事項
すべての安全注意事項は、取扱説明書 "ボッシュ ディーゼル テスト
装置の重要な注意事項および安全注意事項" に記載されていま
す。これは、ボッシュ テスト装置を操作する前に注意深くお読みにな
り、十分に注意してください。ノズルホルダ組み合わせのテスト装置の
上にユーザーがテストビームを避けるための警告注意事項が追加記
載されています。
! ノズルホルダ組み合わせのテストには、排気装置
0 684 200 702 を使用する必要があります。多くの国の法的
規制は現在これを規定しています。(ドイツでは職場条例 § 14
等)。
2.2 使用目的
EFEP 60HとEFEP 67D (ノズルホルダの組み合わせとエンジンノズ
ルホルダの組み合わせ用テスト装置、一般的にノズルテスターと呼ば
れています) を使用してP、R、SおよびTサイズのインジェクションノズル
と対応するノズルホルダで以下のテストを行うことができます：
R 開口圧力
R 光線形状
R 配置の気密性
R 組み合わせの気密性
R チャタリング行動
i EFEP 60HとEFEP 67DでのテストはISO規格 8984に従って
行われません。ISO規格 8984に従ったテストはEPS 100を使
用する必要があります。
2.3 納品範囲と別売付属品
付属品と別売付属品は関するすべての情報は、最後から二番目の
ページに記載されています。
2.4 本機の説明
2.4.1 EFEP 60H
ノズル サイズの点検 P、R、S、T
圧力計範囲 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
7
1
2
3
4
6
5

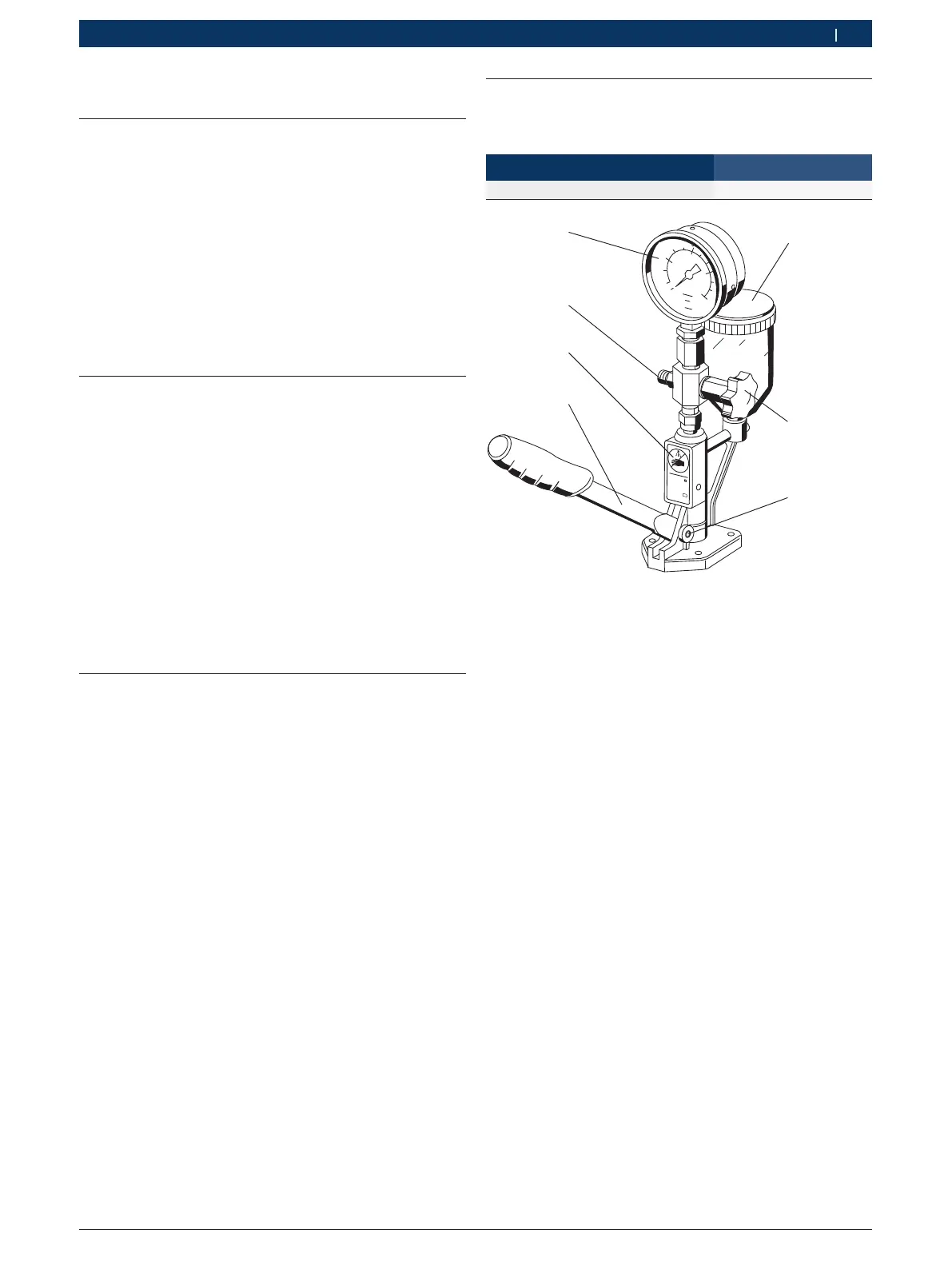

図 1: EFEP 60H
1 フィルター付きオイル容器
2 バルブスピンドル付きシャットオフバルブ
3 ロールピン
4 手動レバー
5 警告注意事項 "テストビームに当たらないでください"
6 圧力出口 (テスト圧力ライン接続)
7 圧力計
*)
*)
一部別売付属品、品質クラスは最後から二番目のページの概要を参照して
ください。
