2. Descripción del producto
2.1 Indicaciones de seguridad
Todas las indicaciones de seguridad se encuentra en
las instrucciones de servicio separadas "Indicaciones
importantes e indicaciones de seguridad para el Bosch
Diesel Test Equipment". Estas instrucciones son vincu-
lantes y deben leerse detenidamente antes del uso del
aparato de comprobación de Bosch. Adicionalmente
figura en los aparatos de comprobación de conjuntos
inyector una advertencia que indica a los usuarios que
no deben entrar en contacto con el chorro de prueba.
! Para comprobar los conjuntos inyector se tiene que
utilizar el dispositivo de aspiración 0 684 200 702.
Las normativas legales en muchos países ya lo pres-
criben de forma obligatoria en la actualidad (por
ejemplo, en Alemania, art. 14 del Reglamento sobre
Puestos de trabajo).
2.2 Empleo
EFEP 60H y EFEP 67D (aparatos de comprobación para
combinados de soportes para toberas de comproba-
ción y combinados de soportes para toberas de motor,
denominadas también de forma coloquial como apara-
tos de comprobación de toberas) permiten realizar las
siguientes comprobaciones en toberas de inyección de
los tamaños P, R, S y T con los correspondientes por-
tainyectores:
R Presión de apertura
R Forma del chorro
R Estanqueidad del asiento
R Estanqueidad de la combinación
R Comportamiento de vibración
i Las comprobaciones con EFEP 60H y
EFEP 67D no se realizan según la norma ISO 8984.
Para comprobaciones según la norma ISO 8984 es
necesario utilizar EPS 100.
2.3 Volumen de suministro y accesorios
especiales
Toda la información sobre accesorios y accesorios es-
peciales figura en la penúltima página.
2.4 Descripción del aparato
2.4.1 EFEP 60H
Comprobación de toberas del
tamaño
P, R, S, T
Margen de manómetro 0...40 MPa (0...400 bares)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
7
1
2
3
4
6
5

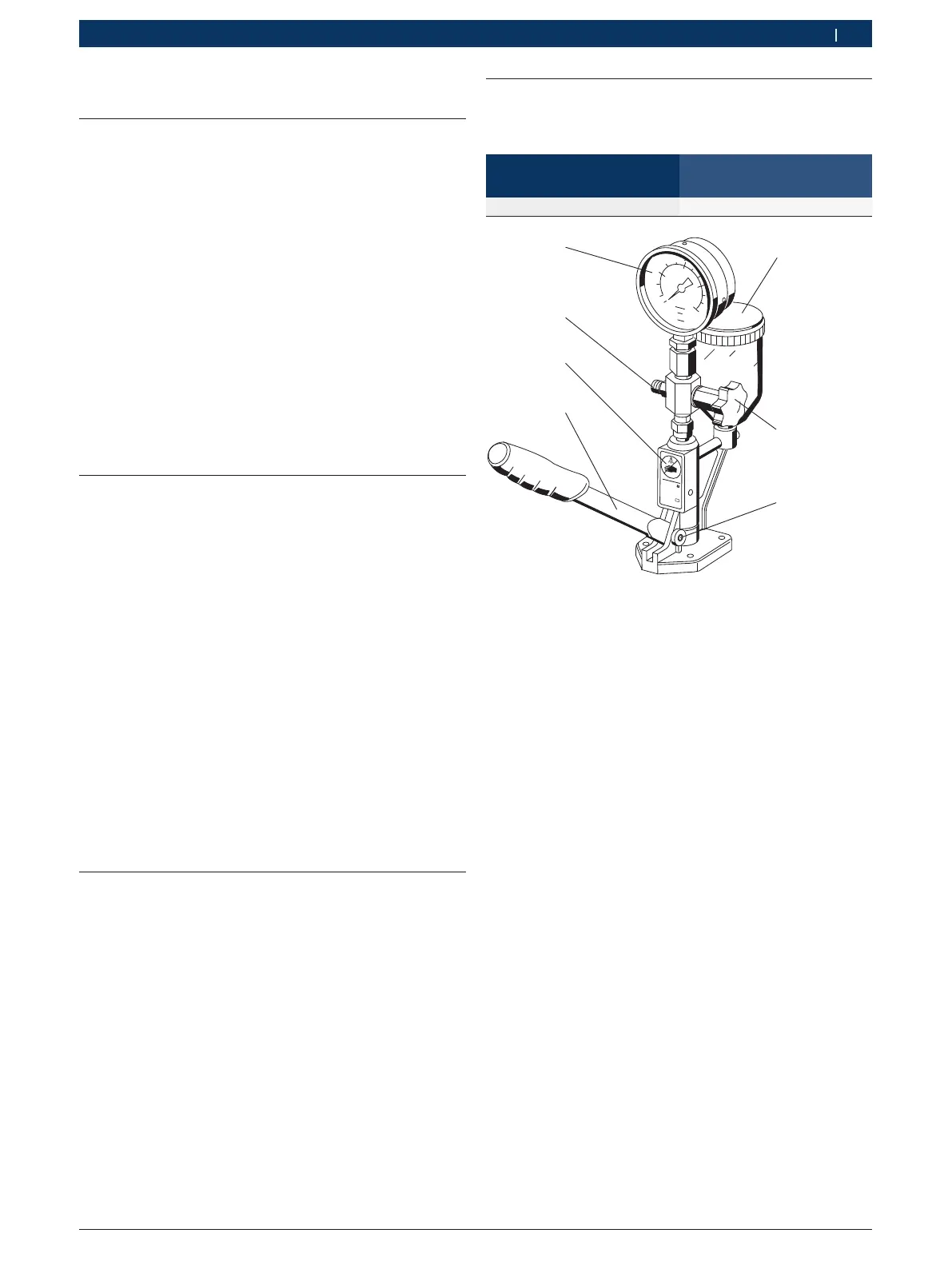

Fig. 1: EFEP 60H
1 Depósito de aceite con filtro
2 Válvula de cierre con husillo de válvula
3 Pasador de sujeción
4 Palanca de accionamiento manual
5 Advertencia "No entrar en contacto con el chorro de prueba"
6 Salida de presión (conexión tubería de presión de prueba)
7 Manómetro
*)
*)
en parte accesorios especiales, Clase de calidad: ver resumen en
la penúltima página.
