2. Produktbeskrivelse
2.1 Sikkerhedshenvisninger
Alle sikkerhedshenvisninger står i den separate drift-
svejledning "Vigtige henvisninger og sikkerhedshenvis-
ninger til Bosch Diesel Test Equipment". De skal læses
omhyggeligt igennem før drift af Bosch-testapparatet
og ubetinget overholdes. Derudover er der på testere
til dyseholderkombinationer anbragt en advarselshen-
visning, der advarer brugerne mod at gribe ind i prøve-
strålen.
! Udsugningsanordningen 0 684 200 702 skal anven-
des til test af dyseholderkombinationer. Dette er
allerede i dag et lovkrav i mange lande (i Tyskland
f.eks. § 14 i den tyske lov om arbejdsmiljø).
2.2 Anvendelse
Med EFEP 60H og EFEP 67D (testere til prøvedysehol-
derkombinationer og motordyseholderkombinationer,
i daglig tale også kaldet dysetestere) kan der udføres
følgende test på indsprøjtningsdyser i størrelsen P, R, S
og T med passende dyseholdere:
R Åbningstryk
R Stråleform
R Dysetæthed
R Kombinationstæthed
R Snerrelyd
i Test med EFEP 60H og EFEP 67D udføres ikke iht.
ISO-standard 8984. Til test iht. ISO-standard 8984
skal EPS 100 anvendes.
2.3 Leveringsomfang og ekstraudstyr
Alle informationer om tilbehør og specialtilbehør står
på næstsidste side.
2.4 Produktbeskrivelse
2.4.1 EFEP 60H
Test af dyser i størrelsen P, R, S, T
Manometerområde 0 til 40MPa (0 til 400
bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
458759/22Rf
7
1
2
3
4
6
5

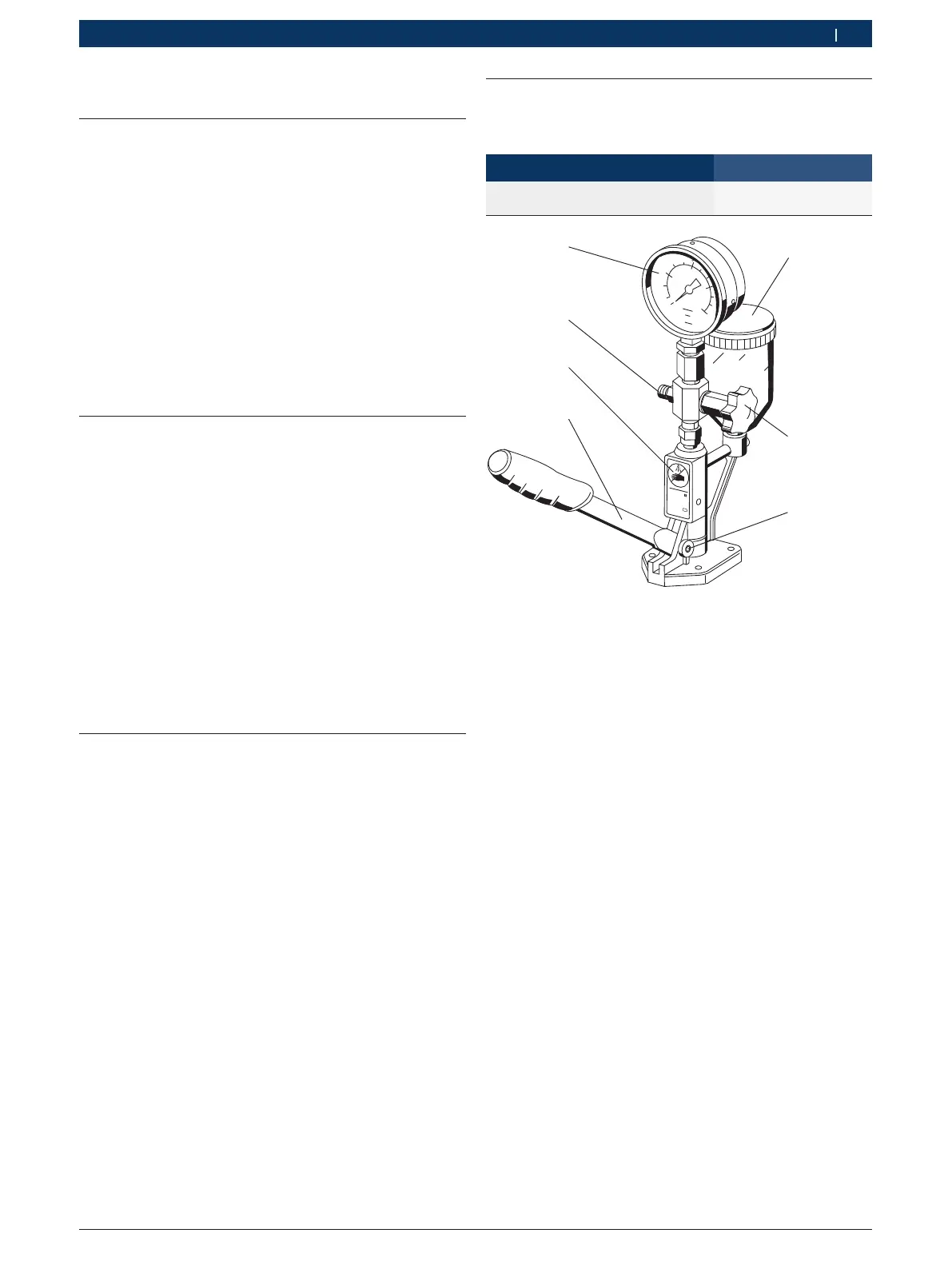

Fig. 1: EFEP 60H
1 Oliebeholder med filter
2 Stopventil med ventilspindel
3 Spændestift
4 Håndbetjeningsgreb
5 Advarselsmærkat "Grib ikke ind i prøvestrålen"
6 Trykudgang (tilslutning testtrykledning)
7 Manometer
*)
*)
Delvist ekstraudstyr, mht. kvalitetsklasse, se oversigten på næst-
sidste side
