1 689 979 086 2018-06-08| Robert Bosch GmbH
Produktbeskrivelse | EFEP 60H / EFEP 67D | 85 no
2. Produktbeskrivelse
2.1 Sikkerhetsinformasjon
Du finner all sikkerhetsinformasjon i den separate
bruksanvisningen "Viktige merknader og sikkerhetsin-
formasjon for Bosch Diesel Test Equipment". Les nøye
gjennom og ta hensyn til bruksanvisningen før bruk av
Bosch-testeren. I tillegg er det plassert en advarsel på
testerne for dyseholderkombinasjonene som henviser
brukeren til ikke å stikke hånden inn i teststrålen.
! Under testen av dyseholderkombinasjonene må avsu-
gingsinnretning 0 684 200 702 brukes. Lovfestede
forskrifter i mange land foreskriver dette alt i dag
tvingende (f.eks. §14 i forskriften om arbeidsplasser
i Tyskland).
2.2 Bruk
Med EFEP 60H og EFEP 67D (testere for testdysehol-
derkombinasjoner og motordyseholderkombinasjoner,
til vanlig også kalt dysetestere) kan følgende tester utfø-
res for innsprøytingsdyser i størrelsene P, R, S og T med
tilsvarende dyseholdere:
R Åpningstrykk
R Stråleform
R Setetetthet
R Kombinasjonstetthet
R Klaprekarakteristikk
i Testene med EFEP 60H og EFEP 67D utføres ikke i
henhold til ISO-standarden 8984. For tester i hen-
hold til ISO-standard 8984 må EPS100 brukes.
2.3 Inkludert i leveringen og ekstrautstyr
All informasjon om tilbehør og spesialtilbehør er opp-
ført på nest siste side.
2.4 Enhetsbeskrivelse
2.4.1 EFEP 60H
Testing av dyser i størrelsen P, R, S, T
Manometerområde 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
458759/22Rf
7
1
2
3
4
6
5

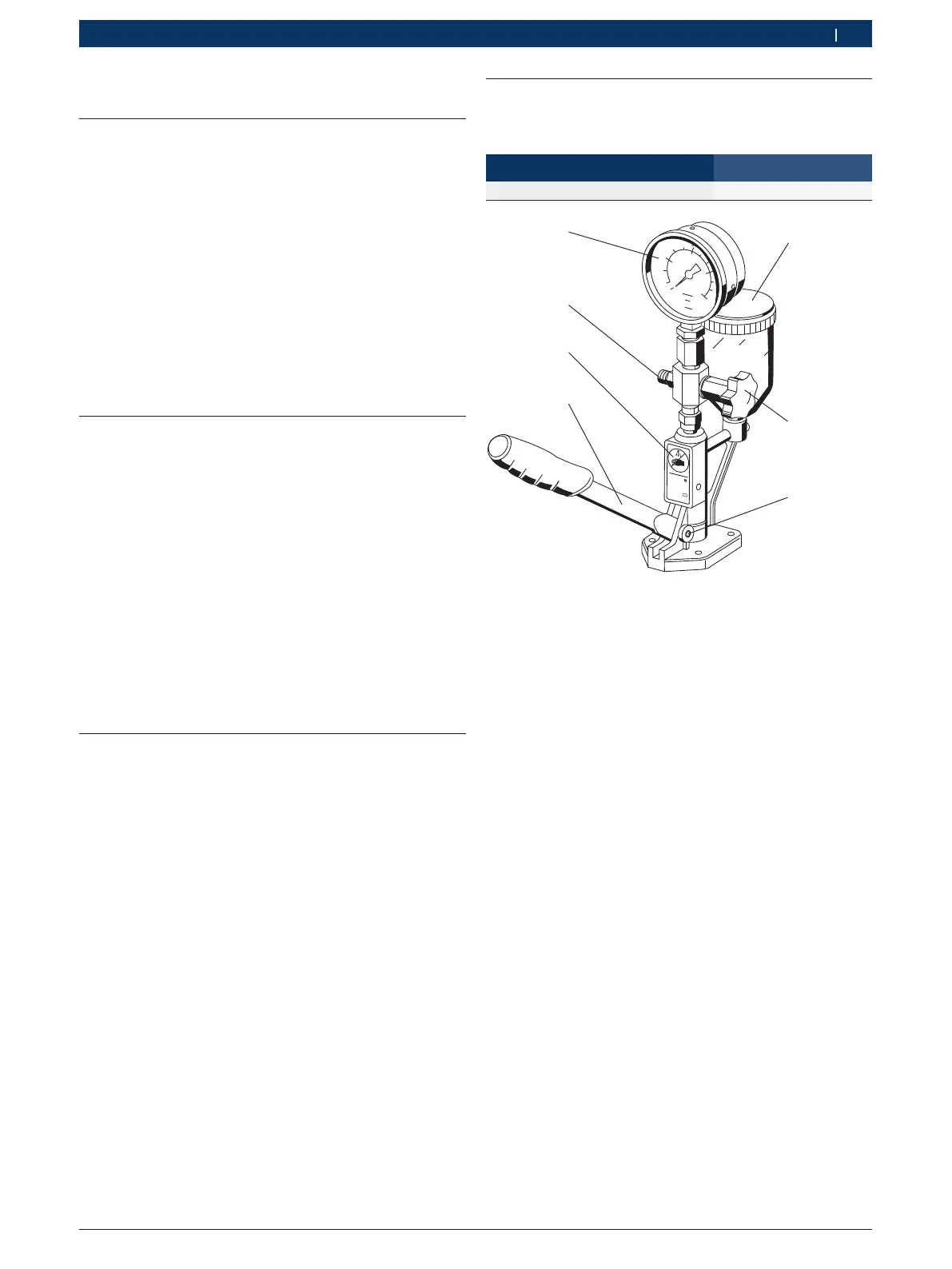

Fig. 1: EFEP 60H
1 Oljetank med filter
2 Sperreventil med ventilspindel
3 Spennstift
4 Håndbetjeningsspak
5 Advarsel "Ikke stikk hånden inn i teststrålen"
6 Trykkutgang (tilkobling av testtrykkledning)
7 Manometer
*)
*)
Til dels ekstrautstyr, kvalitetsklasse, se oversikten på nest siste
side.
