1 689 979 086 2018-06-08| Robert Bosch GmbH
Vedlikehold | EFEP 60H / EFEP 67D | 91
EFEP 60H / EFEP 67D, tilbehør og emballasjer
skal tilføres en miljøvennlig resirkulering.
¶ Ikke kast EFEP 60H / EFEP 67D i hushold-
ningsavfallet.
6. Sette ut av drift
6.1 Stedsskifte
¶ Ved overlevering av EFEP 60H / EFEP 67D som er med
i leveringsprogrammet må dokumentasjonen leveres
med komplett.
¶ EFEP 60H / EFEP 67D må bare transporteres i origi-
nalemballasje eller likeverdig emballasje.
6.2 Deponering og kassering
¶ Demonter EFEP 60H / EFEP 67D, sorter etter materi-
al og deponer i henhold til gjeldende bestemmelser.
6.2.1 EFEP 60H / EFEP 67D og tilbehør
6.2.2 Stoffer farlige for vann
! Oljer og fettstoffer samt olje- og fettholdig avfall
(f.eks. filtre) er stoffer som er farlige for vann.
1. Stoffer farlige for vann må ikke komme inn iavløps-
systemet.
2. Stoffer som er farlige for vann må deponeres ihen-
hold til gjeldende bestemmelser.
no
5. Vedlikehold
5.1 Vedlikehold
Filterinnsatsen i testoljetanken må skiftes ut med jevne
mellomrom. Gjennomspyl EFEP 60H/67D innvendig ved
å betjene spaken etter at det er fylt på ny testolje. Sprøyt
da inn i avsugingsinnretningen uten dyseholderkombina-
sjon.
1
2
458759-3

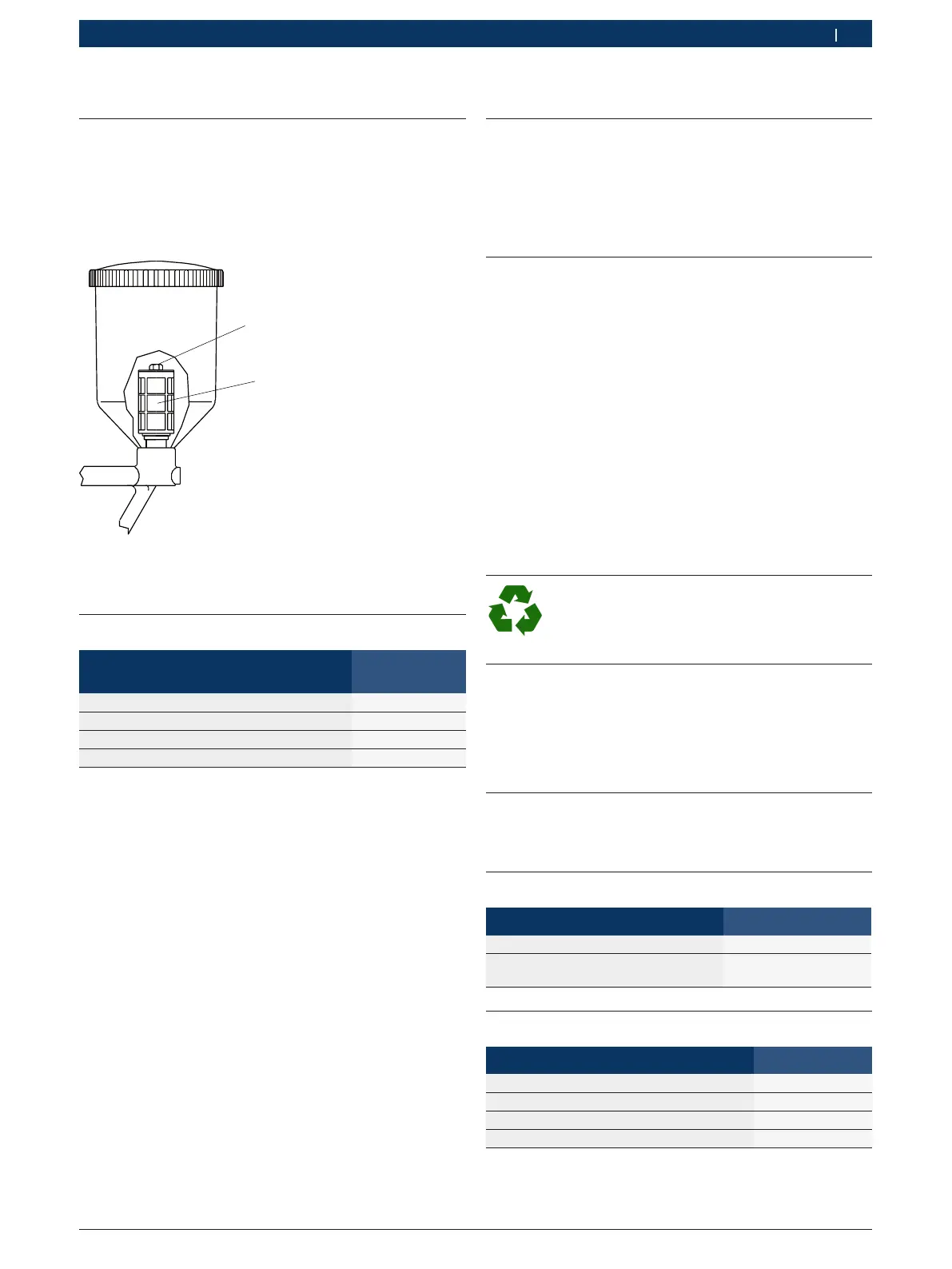

Fig. 3: Utskiftning av filterinnsats
1 Sekskantskrue
2 Filterinnsats
5.2 Reserve- og slitedeler
Betegnelse Bestillingsnum-
mer
Oljetank (plast) 1 685 400 014
Filterinnsats
<)
1 687 431 011
Sperreventil med ventilspindel for EFEP 60H 1 687 415 047
Sperreventil med ventilspindel for EFEP 67D 1 687 415 048
<)
Slitedeler
7. Tekniske data
7.1 Manometer
Kvalitetsklasse og diameter, se oversikten på nest siste
side.
7.2 Testoljetank
Betegnelse Verdi
Testoljetankens påfyllingsmengde 600 ml
Filter i testoljetank med finhet iht. ISO
4020-2
330 000 (ca. 15 µ)
7.3 Tiltrekkingsmomenter
Betegnelse Verdi
Testtrykkledning EFEP 60H/67D 15 +10 Nm
Testtrykkledning på dyseholder 15 +10 Nm
Reduksjonsstuss på dyseholder 15 +10 Nm
Koblingsadapter på dyseholder 15 +10 Nm
