1 689 989 158 2012-10-12| Robert Bosch GmbH
36 | 1 687 023 652 – 658es
1 687 023 654
1
2
3

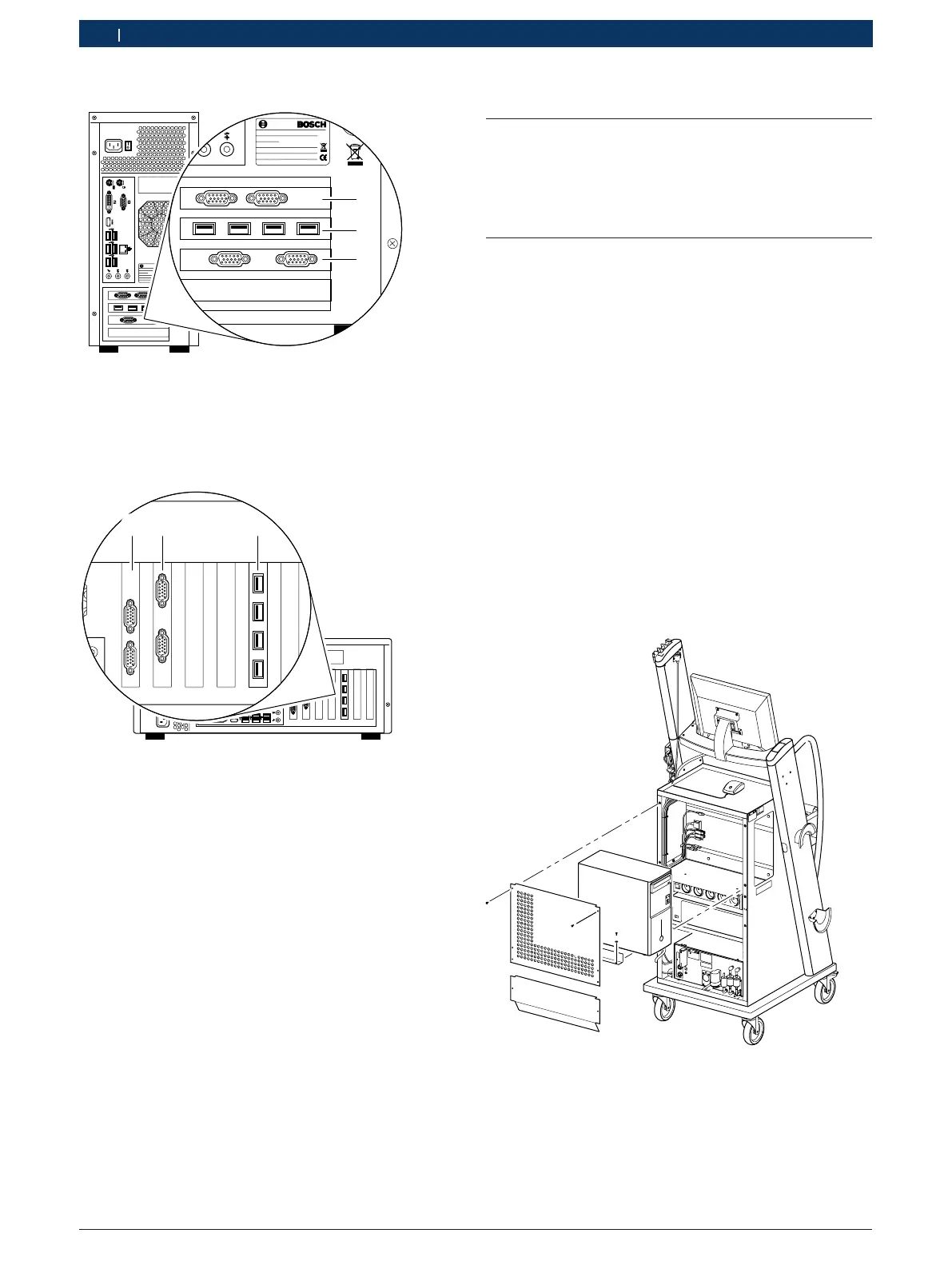

Fig. 9: Conexiones1 687 023 654
1 Serie COM 1 / COM 3
2 USB (USB 2.0)
3 Serie COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Conexiones1 687 023 655
1 Serie COM 1 / COM 3
2 Serie COM 2 / COM 4
3 USB (USB 2.0)
4. Primera puesta en servicio
4.1 Desembalar
1. Desembale el PC.
2. Compruebe el volumen de suministro.
3. Elimine el material de embalaje de la forma corres-
pondiente.
4.2 Montaje y conexión
i En la mayoría de productos de Robert Robert GmbH
el PC viene ya montado y conectado. Si tiene que
montar un PC durante la primera puesta en servicio
o si debe sustituir un PC existente por un PC de
recambio, proceda de la forma descrita a continua-
ción. En caso contrario puede pasar por alto este
capítulo.
1. Separe el PC de la tensión eléctrica.
2. Desmonte las cubiertas.
3. Separe los cables de conexión del PC antiguo.
4. Desmonte el PC antiguo.
5. Monte el nuevo PC.
6. Enchufe los cables de conexión en el nuevo PC.
7. Monte las cubiertas.
4.2.1 Tower
459935-10_H
t
Fig. 11: Posición de montaje del Tower en el carro
