3.7 Liitännät
3.7.1 Ryhmittely
Tietokoneen takapaneeli on jaoteltu neljään osaan.
459935-13_Ht
1
2
3
4

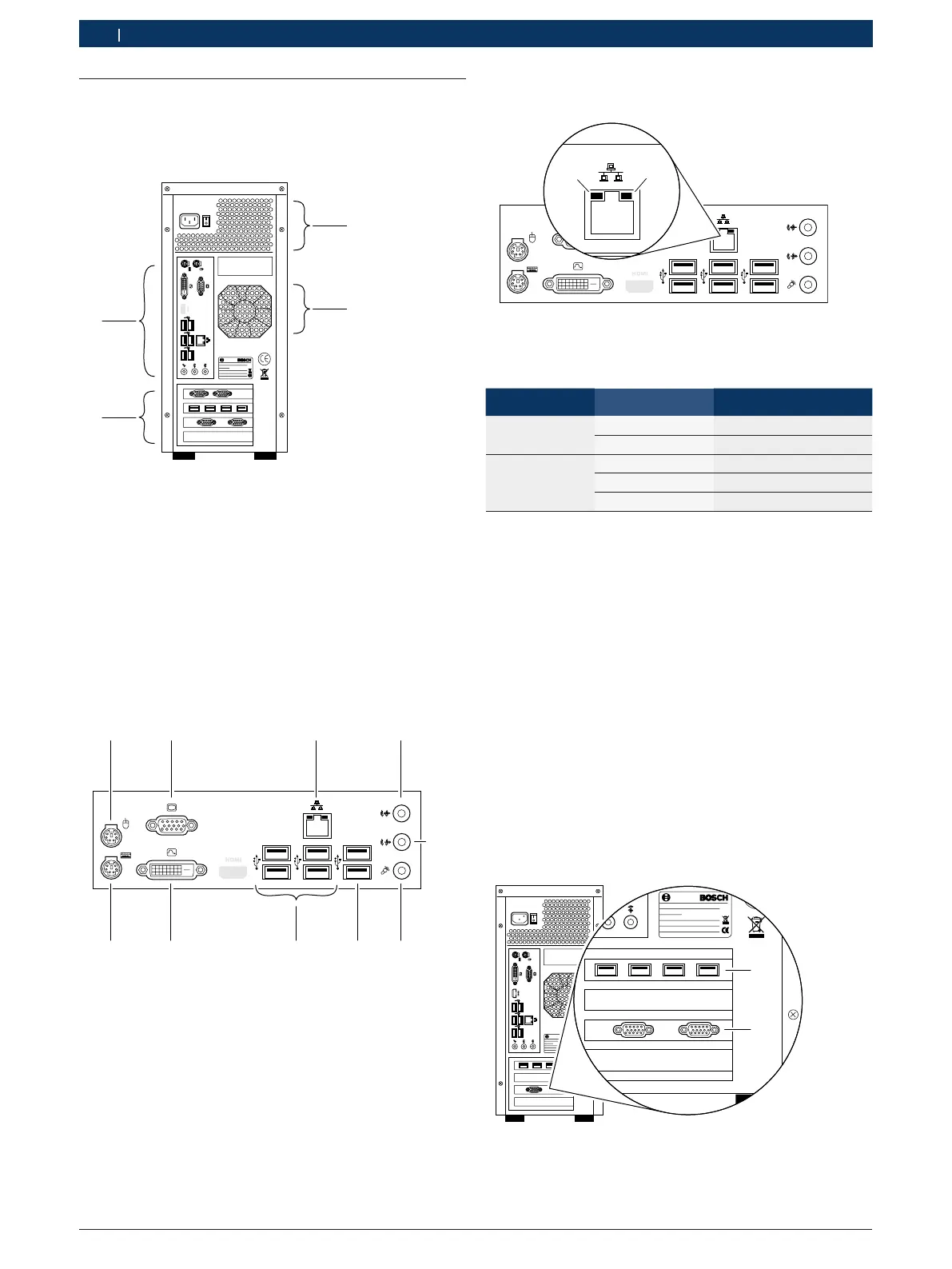

Fig. 5: Liitännät
1 Verkkolaite
2 Puhallin
3 Pääpaneeli
4 Korttien liitäntäportit
i Pääpaneelissa olevat liitännät ovat identtiset kaikissa
PC-malleissa (ks. kapp. 3.7.2). Liitäntäportit korteille
vaihtelevat PC-mallista riippuen (ks. kapp. 3.7.3).
3.7.2 Pääpaneeli
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Liitännät pääpaneelissa
1 Hiiri (PS/2)
2 Monitori (VGA)
3 LAN (RJ45)
4 Audio (sisääntulo)
5 Audio (ulostulo)
6 Mikrofoni
7 USB-portti (USB 3.0)
8 USB-portti (USB 2.0)
9 Monitori (DVI)
10 Näppäimistö (PS/2)
Verkon tila-LED (LAN)
1
459935-06_Ht
2
Fig. 7: Verkon tila-LED (LAN)
1 Verkon LED-valo
2 Verkon siirtonopeus-LED
LED Näyttö Tila
Verkkoyhteys off ei yhteyttä
vihreä vilkkuvalo Tiedonsiirto meneillään
Verkon
siirtonopeus
off
Siirtonopeus 10 Mb/s
vihreä valo Siirtonopeus 100 Mb/s
oranssi valo Siirtonopeus 1000 Mb/s
3.7.3 Liitäntäportit korteille
i Tietokoneen kanssa käytettävien oheislaitteiden on
tuettava vähintään USB 2.0 -versiota. Tietokoneessa
on kaksi USB 3.0 -porttia, joihin saa liittää vain sellai-
sia oheislaitteita, jotka tukevat USB 3.0 -versiota. Jos
käytössä on CAN-, SVTW- tai VPM 844 ISO –moduu-
leja, ne on asennettava tietokoneeseen, ennen kuin
se asennetaan laitevaunuun tai koepenkkiin. Lisä-
tietoja voi katsoa asennusohjeesta 1 687 001 949
(1 689 978 556).
! SVTW-moduulien 25-napaiseen liitäntään saa kytkeä
ainoastaan sellaisia laitteita, joissa on paloturvallinen
kotelointi.
1 687 023 652 / 1 687 023 653
459935-07_Ht
1
2
Fig. 8: Litännät 1 687 023 652 / 1 687 023 653
1 USB-portti (USB 2.0)
2 Sarja-COM 1 / COM 2
