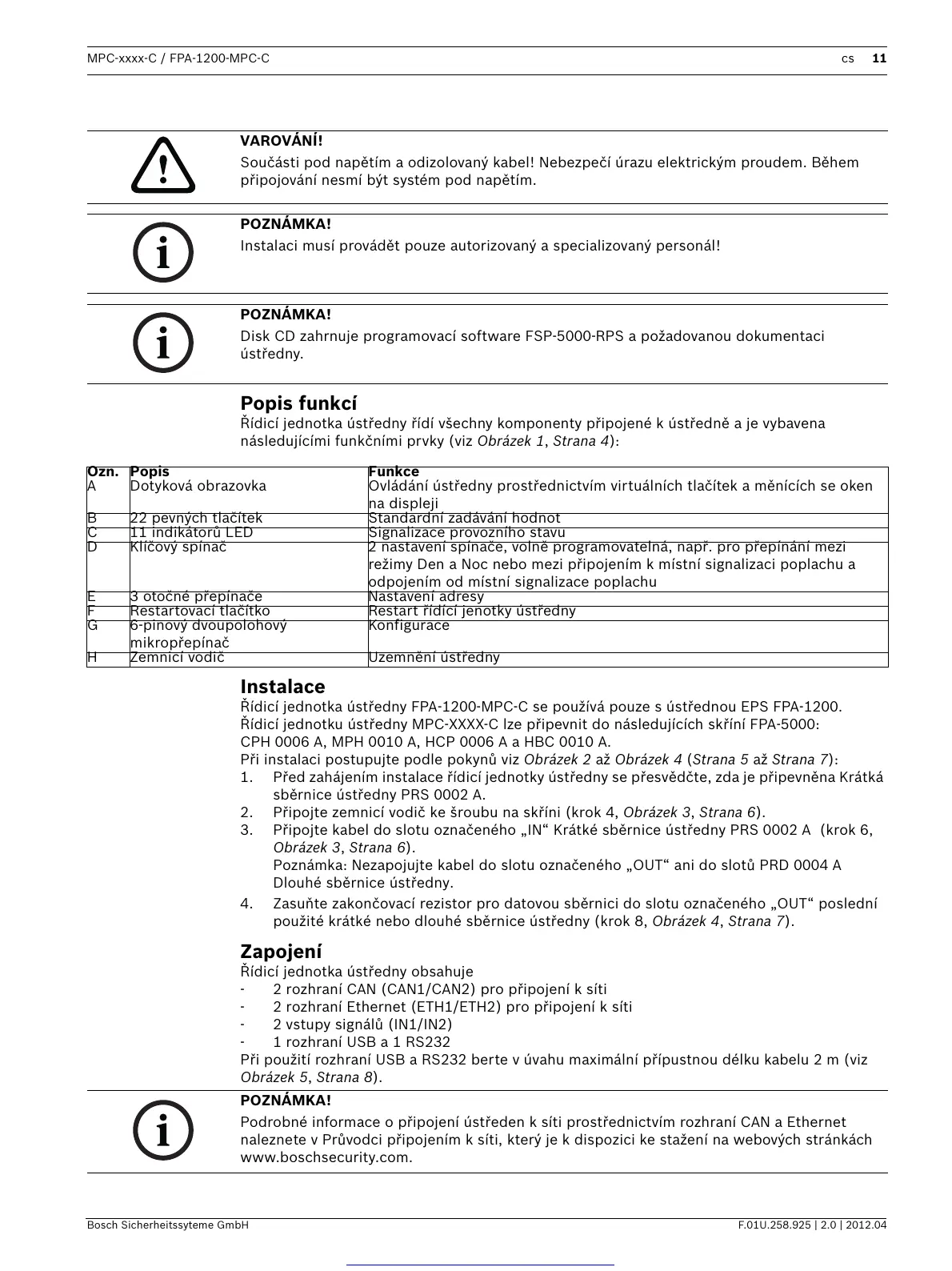

MPC-xxxx-C / FPA-1200-MPC-C cs 11
Bosch Sicherheitssyteme GmbH F.01U.258.925 | 2.0 | 2012.04
Popis funkcí
Řídicí jednotka ústředny řídí všechny komponenty připojené k ústředně a je vybavena
následujícími funkčními prvky (viz Obrázek 1, Strana 4):
Instalace
Řídicí jednotka ústředny FPA-1200-MPC-C se používá pouze s ústřednou EPS FPA-1200.
Řídicí jednotku ústředny MPC-XXXX-C lze připevnit do následujících skříní FPA-5000:
CPH 0006 A, MPH 0010 A, HCP 0006 A a HBC 0010 A.
Při instalaci postupujte podle pokynů viz Obrázek 2 až Obrázek 4 (Strana 5 až Strana 7):
1. Před zahájením instalace řídicí jednotky ústředny se přesvědčte, zda je připevněna Krátká
sběrnice ústředny PRS 0002 A.
2. Připojte zemnicí vodič ke šroubu na skříni (krok 4, Obrázek 3, Strana 6).
3. Připojte kabel do slotu označeného „IN“ Krátké sběrnice ústředny PRS 0002 A (krok 6,
Obrázek 3, Strana 6).
Poznámka: Nezapojujte kabel do slotu označeného „OUT“ ani do slotů PRD 0004 A
Dlouhé sběrnice ústředny.
4. Zasuňte zakončovací rezistor pro datovou sběrnici do slotu označeného „OUT“ poslední
použité krátké nebo dlouhé sběrnice ústředny (krok 8, Obrázek 4, Strana 7).
Zapojení
Řídicí jednotka ústředny obsahuje
- 2 rozhraní CAN (CAN1/CAN2) pro připojení k síti
- 2 rozhraní Ethernet (ETH1/ETH2) pro připojení k síti
- 2 vstupy signálů (IN1/IN2)
- 1 rozhraní USB a 1 RS232
Při použití rozhraní USB a RS232 berte v úvahu maximální přípustnou délku kabelu 2 m (viz
Obrázek 5, Strana 8).
VAROVÁNÍ!
Součásti pod napětím a odizolovaný kabel! Nebezpečí úrazu elektrickým proudem. Během
připojování nesmí být systém pod napětím.
POZNÁMKA!
Instalaci musí provádět pouze autorizovaný a specializovaný personál!
POZNÁMKA!
Disk CD zahrnuje programovací software FSP-5000-RPS a požadovanou dokumentaci
ústředny.
Ozn. Popis Funkce
A Dotyková obrazovka Ovládání ústředny prostřednictvím virtuálních tlačítek a měnících se oken
na displeji
B 22 pevných tlačítek Standardní zadávání hodnot
C 11 indikátorů LED Signalizace provozního stavu
D Klíčový spínač 2 nastavení spínače, volně programovatelná, např. pro přepínání mezi
režimy Den a Noc nebo mezi připojením k místní signalizaci poplachu a
odpojením od místní signalizace poplachu
E 3 otočné přepínače Nastavení adresy
F Restartovací tlačítko Restart řídící jenotky ústředny
G 6-pinový dvoupolohový
mikropřepínač
Konfigurace
H Zemnicí vodič Uzemnění ústředny
POZNÁMKA!
Podrobné informace o připojení ústředen k síti prostřednictvím rozhraní CAN a Ethernet
naleznete v Průvodci připojením k síti, který je k dispozici ke stažení na webových stránkách
www.boschsecurity.com.
