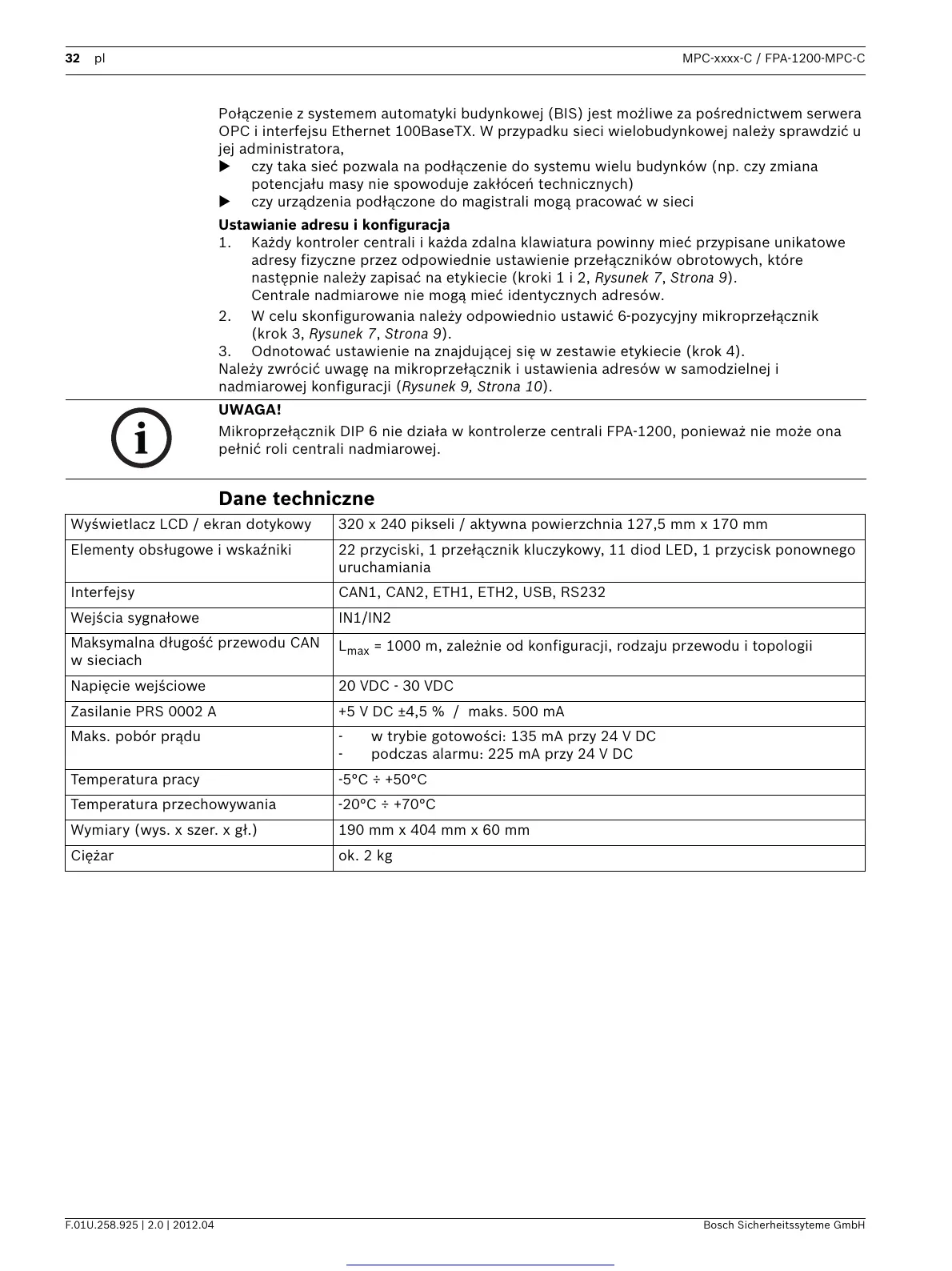

32 pl MPC-xxxx-C / FPA-1200-MPC-C
F.01U.258.925 | 2.0 | 2012.04 Bosch Sicherheitssyteme GmbH
Połączenie z systemem automatyki budynkowej (BIS) jest możliwe za pośrednictwem serwera
OPC i interfejsu Ethernet 100BaseTX. W przypadku sieci wielobudynkowej należy sprawdzić u
jej administratora,
czy taka sieć pozwala na podłączenie do systemu wielu budynków (np. czy zmiana
potencjału masy nie spowoduje zakłóceń technicznych)
czy urządzenia podłączone do magistrali mogą pracować w sieci
Ustawianie adresu i konfiguracja
1. Każdy kontroler centrali i każda zdalna klawiatura powinny mieć przypisane unikatowe
adresy fizyczne przez odpowiednie ustawienie przełączników obrotowych, które
następnie należy zapisać na etykiecie (kroki 1 i 2, Rysunek 7, Strona 9).
Centrale nadmiarowe nie mogą mieć identycznych adresów.
2. W celu skonfigurowania należy odpowiednio ustawić 6-pozycyjny mikroprzełącznik
(krok 3, Rysunek 7, Strona 9).
3. Odnotować ustawienie na znajdującej się w zestawie etykiecie (krok 4).
Należy zwrócić uwagę na mikroprzełącznik i ustawienia adresów w samodzielnej i
nadmiarowej konfiguracji (Rysunek 9, Strona 10).
Dane techniczne
UWAGA!
Mikroprzełącznik DIP 6 nie działa w kontrolerze centrali FPA-1200, ponieważ nie może ona
pełnić roli centrali nadmiarowej.
Wyświetlacz LCD / ekran dotykowy 320 x 240 pikseli / aktywna powierzchnia 127,5 mm x 170 mm
Elementy obsługowe i wskaźniki 22 przyciski, 1 przełącznik kluczykowy, 11 diod LED, 1 przycisk ponownego
uruchamiania
Interfejsy CAN1, CAN2, ETH1, ETH2, USB, RS232
Wejścia sygnałowe IN1/IN2
Maksymalna długość przewodu CAN
w sieciach
L
max
= 1000 m, zależnie od konfiguracji, rodzaju przewodu i topologii
Napięcie wejściowe 20 VDC - 30 VDC
Zasilanie PRS 0002 A +5 V DC ±4,5 % / maks. 500 mA
Maks. pobór prądu - w trybie gotowości: 135 mA przy 24 V DC
- podczas alarmu: 225 mA przy 24 V DC
Temperatura pracy -5°C ÷ +50°C
Temperatura przechowywania -20°C ÷ +70°C
Wymiary (wys. x szer. x gł.) 190 mm x 404 mm x 60 mm
Ciężar ok. 2 kg
