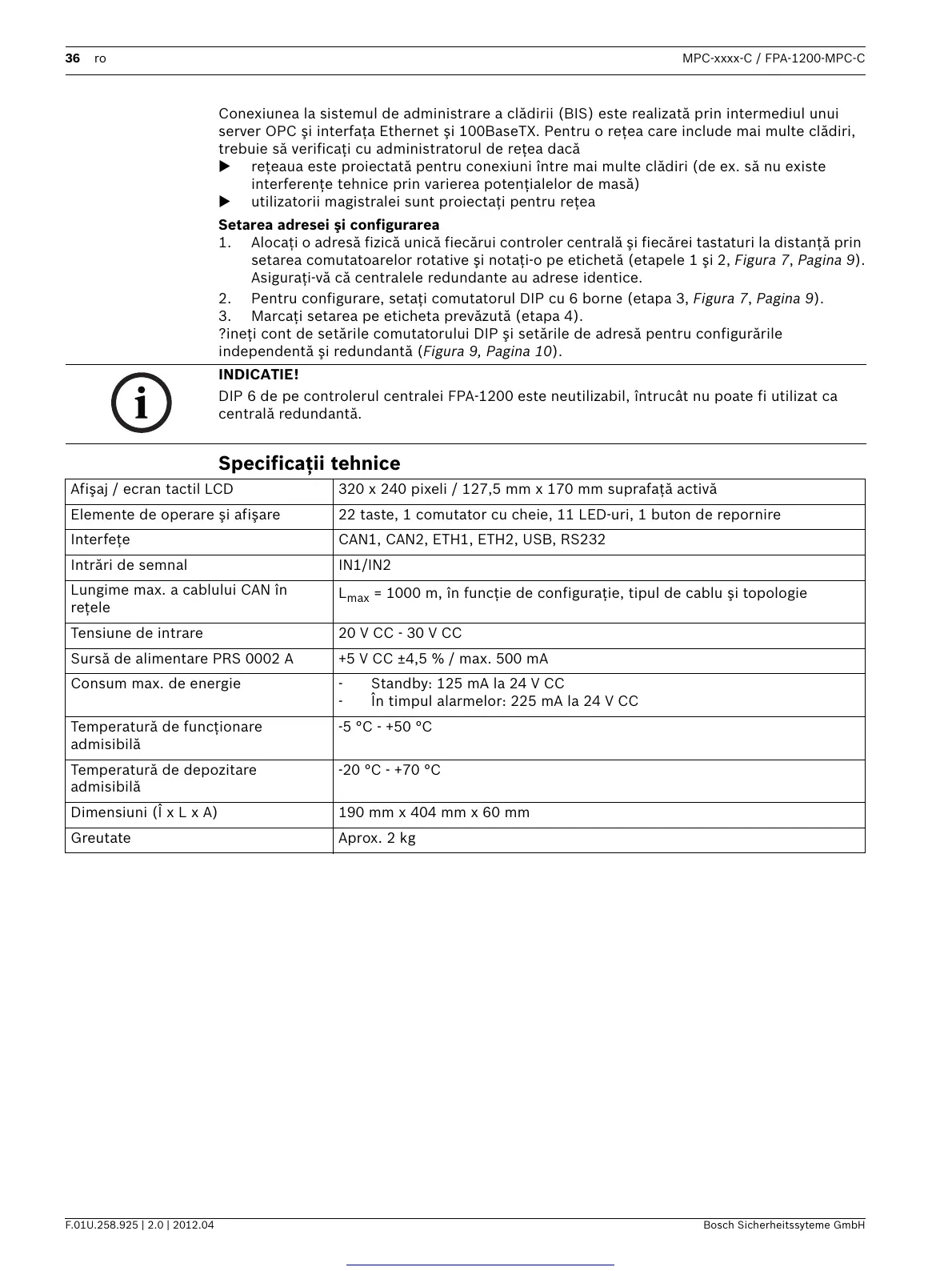

36 ro MPC-xxxx-C / FPA-1200-MPC-C
F.01U.258.925 | 2.0 | 2012.04 Bosch Sicherheitssyteme GmbH
Conexiunea la sistemul de administrare a clădirii (BIS) este realizată prin intermediul unui
server OPC şi interfaţa Ethernet şi 100BaseTX. Pentru o reţea care include mai multe clădiri,
trebuie să verificaţi cu administratorul de reţea dacă
reţeaua este proiectată pentru conexiuni între mai multe clădiri (de ex. să nu existe
interferenţe tehnice prin varierea potenţialelor de masă)
utilizatorii magistralei sunt proiectaţi pentru reţea
Setarea adresei şi configurarea
1. Alocaţi o adresă fizică unică fiecărui controler centrală şi fiecărei tastaturi la distanţă prin
setarea comutatoarelor rotative şi notaţi-o pe etichetă (etapele 1 şi 2, Figura 7, Pagina 9).
Asiguraţi-vă că centralele redundante au adrese identice.
2. Pentru configurare, setaţi comutatorul DIP cu 6 borne (etapa 3, Figura 7, Pagina 9).
3. Marcaţi setarea pe eticheta prevăzută (etapa 4).
?ineţi cont de setările comutatorului DIP şi setările de adresă pentru configurările
independentă şi redundantă (Figura 9, Pagina 10).
Specificaţii tehnice
INDICATIE!
DIP 6 de pe controlerul centralei FPA-1200 este neutilizabil, întrucât nu poate fi utilizat ca
centrală redundantă.
Afişaj / ecran tactil LCD 320 x 240 pixeli / 127,5 mm x 170 mm suprafaţă activă
Elemente de operare şi afişare 22 taste, 1 comutator cu cheie, 11 LED-uri, 1 buton de repornire
Interfeţe CAN1, CAN2, ETH1, ETH2, USB, RS232
Intrări de semnal IN1/IN2
Lungime max. a cablului CAN în
reţele
L
max
= 1000 m, în funcţie de configuraţie, tipul de cablu şi topologie
Tensiune de intrare 20 V CC - 30 V CC
Sursă de alimentare PRS 0002 A +5 V CC ±4,5 % / max. 500 mA
Consum max. de energie - Standby: 125 mA la 24 V CC
- În timpul alarmelor: 225 mA la 24 V CC
Temperatură de funcţionare
admisibilă
-5 °C - +50 °C
Temperatură de depozitare
admisibilă
-20 °C - +70 °C
Dimensiuni (Î x L x A) 190 mm x 404 mm x 60 mm
Greutate Aprox. 2 kg
