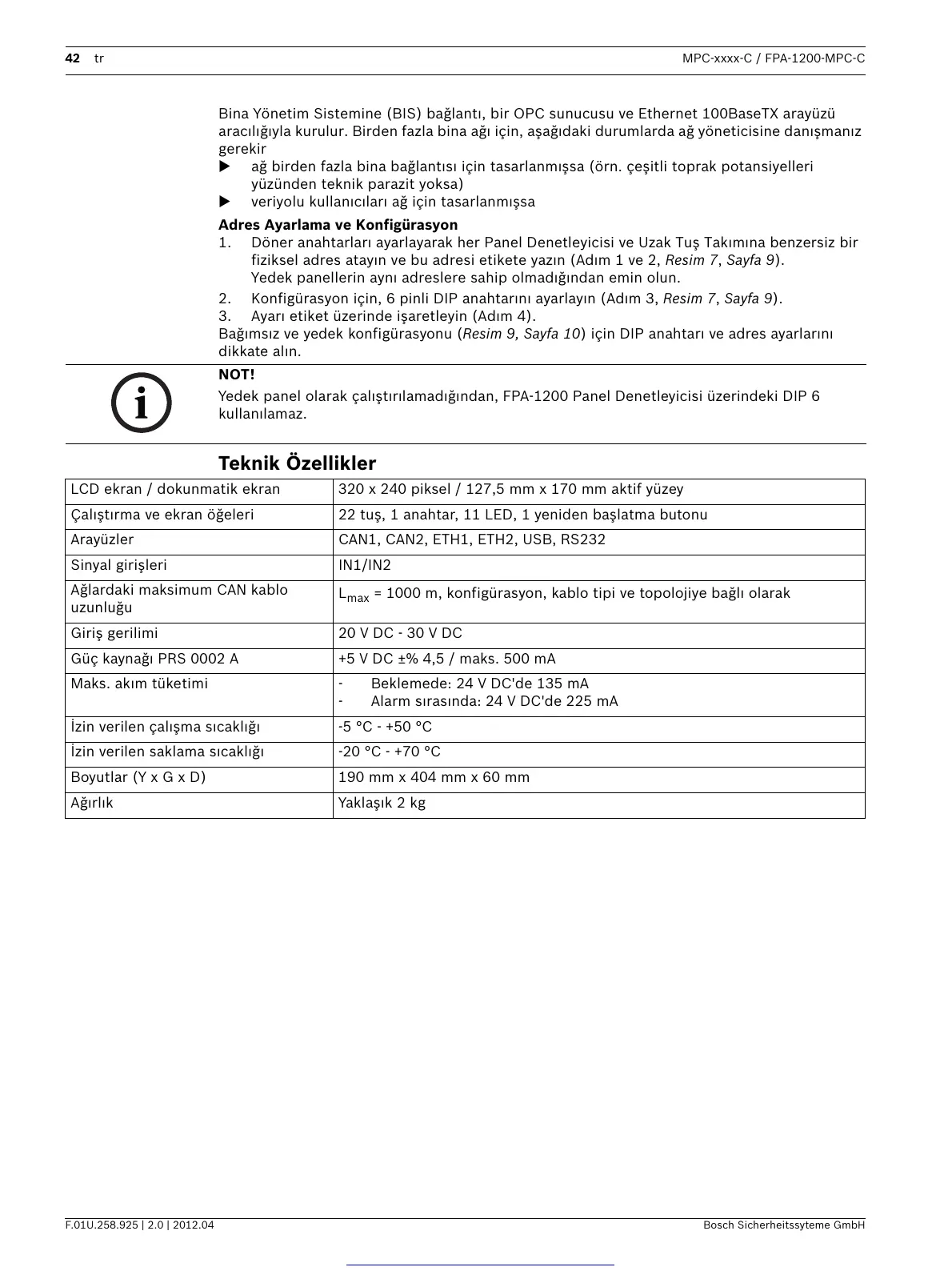

42 tr MPC-xxxx-C / FPA-1200-MPC-C
F.01U.258.925 | 2.0 | 2012.04 Bosch Sicherheitssyteme GmbH
Bina Yönetim Sistemine (BIS) bağlantı, bir OPC sunucusu ve Ethernet 100BaseTX arayüzü
aracılığıyla kurulur. Birden fazla bina ağı için, aşağıdaki durumlarda ağ yöneticisine danışmanız
gerekir
ağ birden fazla bina bağlantısı için tasarlanmışsa (örn. çeşitli toprak potansiyelleri
yüzünden teknik parazit yoksa)
veriyolu kullanıcıları ağ için tasarlanmışsa
Adres Ayarlama ve Konfigürasyon
1. Döner anahtarları ayarlayarak her Panel Denetleyicisi ve Uzak Tuş Takımına benzersiz bir
fiziksel adres atayın ve bu adresi etikete yazın (Adım 1 ve 2, Resim 7, Sayfa 9).
Yedek panellerin aynı adreslere sahip olmadığından emin olun.
2. Konfigürasyon için, 6 pinli DIP anahtarını ayarlayın (Adım 3, Resim 7, Sayfa 9).
3. Ayarı etiket üzerinde işaretleyin (Adım 4).
Bağımsız ve yedek konfigürasyonu (Resim 9, Sayfa 10) için DIP anahtarı ve adres ayarlarını
dikkate alın.
Teknik Özellikler
NOT!
Yedek panel olarak çalıştırılamadığından, FPA-1200 Panel Denetleyicisi üzerindeki DIP 6
kullanılamaz.
LCD ekran / dokunmatik ekran 320 x 240 piksel / 127,5 mm x 170 mm aktif yüzey
Çalıştırma ve ekran öğeleri 22 tuş, 1 anahtar, 11 LED, 1 yeniden başlatma butonu
Arayüzler CAN1, CAN2, ETH1, ETH2, USB, RS232
Sinyal girişleri IN1/IN2
Ağlardaki maksimum CAN kablo
uzunluğu
L
max
= 1000 m, konfigürasyon, kablo tipi ve topolojiye bağlı olarak
Giriş gerilimi 20 V DC - 30 V DC
Güç kaynağı PRS 0002 A +5 V DC ±% 4,5 / maks. 500 mA
Maks. akım tüketimi - Beklemede: 24 V DC'de 135 mA
- Alarm sırasında: 24 V DC'de 225 mA
İzin verilen çalışma sıcaklığı -5 °C - +50 °C
İzin verilen saklama sıcaklığı -20 °C - +70 °C
Boyutlar (Y x G x D) 190 mm x 404 mm x 60 mm
Ağırlık Yaklaşık 2 kg
