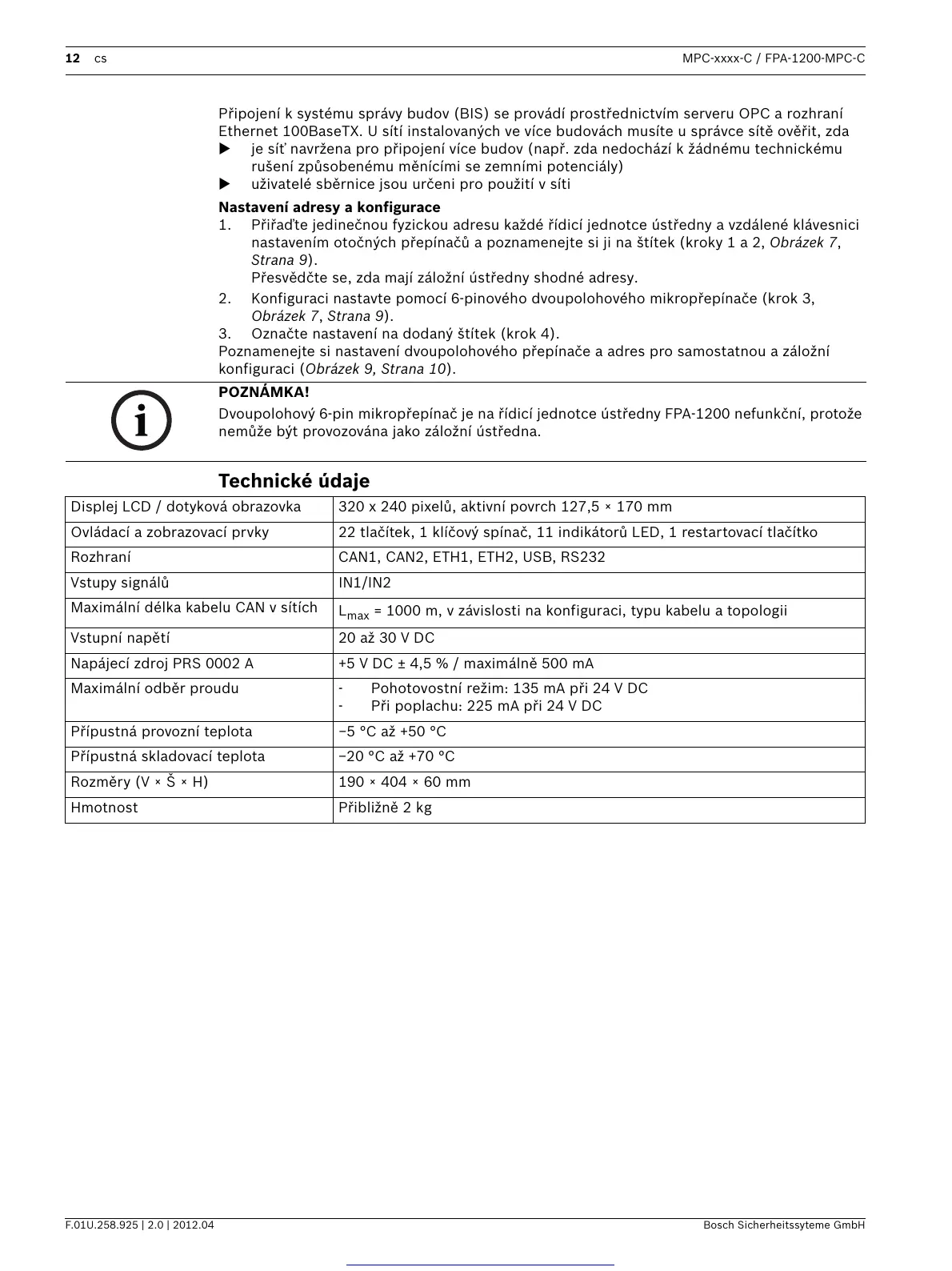

12 cs MPC-xxxx-C / FPA-1200-MPC-C
F.01U.258.925 | 2.0 | 2012.04 Bosch Sicherheitssyteme GmbH
Připojení k systému správy budov (BIS) se provádí prostřednictvím serveru OPC a rozhraní
Ethernet 100BaseTX. U sítí instalovaných ve více budovách musíte u správce sítě ověřit, zda
je síť navržena pro připojení více budov (např. zda nedochází k žádnému technickému
rušení způsobenému měnícími se zemními potenciály)
uživatelé sběrnice jsou určeni pro použití v síti
Nastavení adresy a konfigurace
1. Přiřaďte jedinečnou fyzickou adresu každé řídicí jednotce ústředny a vzdálené klávesnici
nastavením otočných přepínačů a poznamenejte si ji na štítek (kroky 1 a 2, Obrázek 7,
Strana 9).
Přesvědčte se, zda mají záložní ústředny shodné adresy.
2. Konfiguraci nastavte pomocí 6-pinového dvoupolohového mikropřepínače (krok 3,
Obrázek 7, Strana 9).
3. Označte nastavení na dodaný štítek (krok 4).
Poznamenejte si nastavení dvoupolohového přepínače a adres pro samostatnou a záložní
konfiguraci (Obrázek 9, Strana 10).
Technické údaje
POZNÁMKA!
Dvoupolohový 6-pin mikropřepínač je na řídicí jednotce ústředny FPA-1200 nefunkční, protože
nemůže být provozována jako záložní ústředna.
Displej LCD / dotyková obrazovka 320 x 240 pixelů, aktivní povrch 127,5 × 170 mm
Ovládací a zobrazovací prvky 22 tlačítek, 1 klíčový spínač, 11 indikátorů LED, 1 restartovací tlačítko
Rozhraní CAN1, CAN2, ETH1, ETH2, USB, RS232
Vstupy signálů IN1/IN2
Maximální délka kabelu CAN v sítích
L
max
= 1000 m, v závislosti na konfiguraci, typu kabelu a topologii
Vstupní napětí 20 až 30 V DC
Napájecí zdroj PRS 0002 A +5 V DC ± 4,5 % / maximálně 500 mA
Maximální odběr proudu - Pohotovostní režim: 135 mA při 24 V DC
- Při poplachu: 225 mA při 24 V DC
Přípustná provozní teplota −5 °C až +50 °C
Přípustná skladovací teplota −20 °C až +70 °C
Rozměry (V׊×H) 190×404×60mm
Hmotnost Přibližně 2 kg
