Bosch Power Max 2 - 1 Introduction; Applications; 2 Avertissements Et Instructions de Sécurité Importants; 3 La Station de Charge

579367 | REV A | 25.07.2016
Guide d’installation/mode d’emploi | Station de charge Power Max 2 | 15
|
fr
1 Introduction
La station de charge Power Max 2 de Bosch est conçue
pour le marché américain an de charger les véhicules
électriques rechargeables (PHEV) et les véhicules
électriques à batterie (BEV).
Ce document fournit des instructions pour la station
de charge Power Max 2. Celles-ci ne doivent pas être
utilisées pour d’autres produits. Avant toute installation ou
utilisation de ce produit, vous devez lire attentivement ce
mode d’emploi et consulter un entrepreneur, électricien ou
expert agréé pour veiller au respect des normes de sécurité
et des codes de construction.
1.1 Applications
} Utilisation résidentielle
} Installations de stationnement privées et publiques
} Flotte
} Centres commerciaux et détaillants
} Lieu de travail
Veuillez lire et suivre attentivement ces avertissements de
sécurité et ce mode d’emploi avant d’utiliser la station de
charge Power Max 2. Le non-respect de ces instructions peut
entraîner des blessures graves ou des dommages matériels.
2 Avertissements et
instructions de sécurité
importants
INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES. CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT
Coupez le courant avant d’installer la station
de charge Power Max 2. Le non-respect de
cette consigne peut causer des blessures ou
endommagerlesystèmeélectriqueetl’appareil
de charge.
} Lisez toutes les instructions avant d’utiliser ce produit.
} Surveillez les enfants lorsque ce produit est utilisé
à proximité d’eux.
} N’insérez pas vos doigts dans le connecteur du véhicule
électrique (VE).
} N’utilisez pas ce produit si le câble électrique souple ou le
câble du véhicule électrique sont eflochés, si l’isolation
est défaillante ou s’ils présentent d’autres dommages.
} N’utilisez pas ce produit si le boîtier ou le connecteur
du véhicule électrique est cassé, ssuré, ouvert ou
présente d’autres dommages.
} Un appareil utilisant des connecteurs pour les
branchements in-situ doit être fourni avec des
instructions spéciant une échelle de valeurs ou une
valeur nominale de couple de serrage à appliquer aux
vis de blocage des connecteurs.
ATTENTION
 Pourréduirelesrisquesd’incendiedes
appareilsàraccordementsxes, ne connectez
l’appareilqu’àuncircuitcomprenantune
protection maximum contre les surintensités
de courant de circuit dérivé comme illustré
ci-dessous conformément au Code national
américain de l’électricité (National Electrical
Code, ANSI/NFPA 70).
Modèle Courant nominal
EL-51866-40XX 50 A
EL-51866-30XX 40 A
ATTENTION
Pourréduirelesrisquesd’incendiedes
appareils branchés par câble, ne connectez
l’appareilqu’àuncircuitcomprenantune
protection maximum contre les surintensités
de courant de circuit dérivé comme illustré
ci-dessous conformément au Code national
américain de l’électricité (National Electrical
Code, ANSI/NFPA 70).
Modèle Courant nominal
EL-51866-40XX 50 A
EL-51866-30XX 50 A
} La station de charge Power Max 2 doit être installée
uniquement par un entrepreneur et/ou un électricien
agréés, conformément à l’ensemble des normes et
codes électriques locaux et nationaux en vigueur.
} Avant d’installer la station de charge Power Max 2, lisez
attentivement ce manuel et consultez un entrepreneur
agréé, un électricien ou un expert en installation formé
et autorisé pour veiller à la conformité avec les
pratiques de construction locales, les conditions
climatiques, les normes de sécurité et les codes locaux
et nationaux.
} Utilisez une protection appropriée lorsque vous effectuez
le branchement au câble d’alimentation principale.

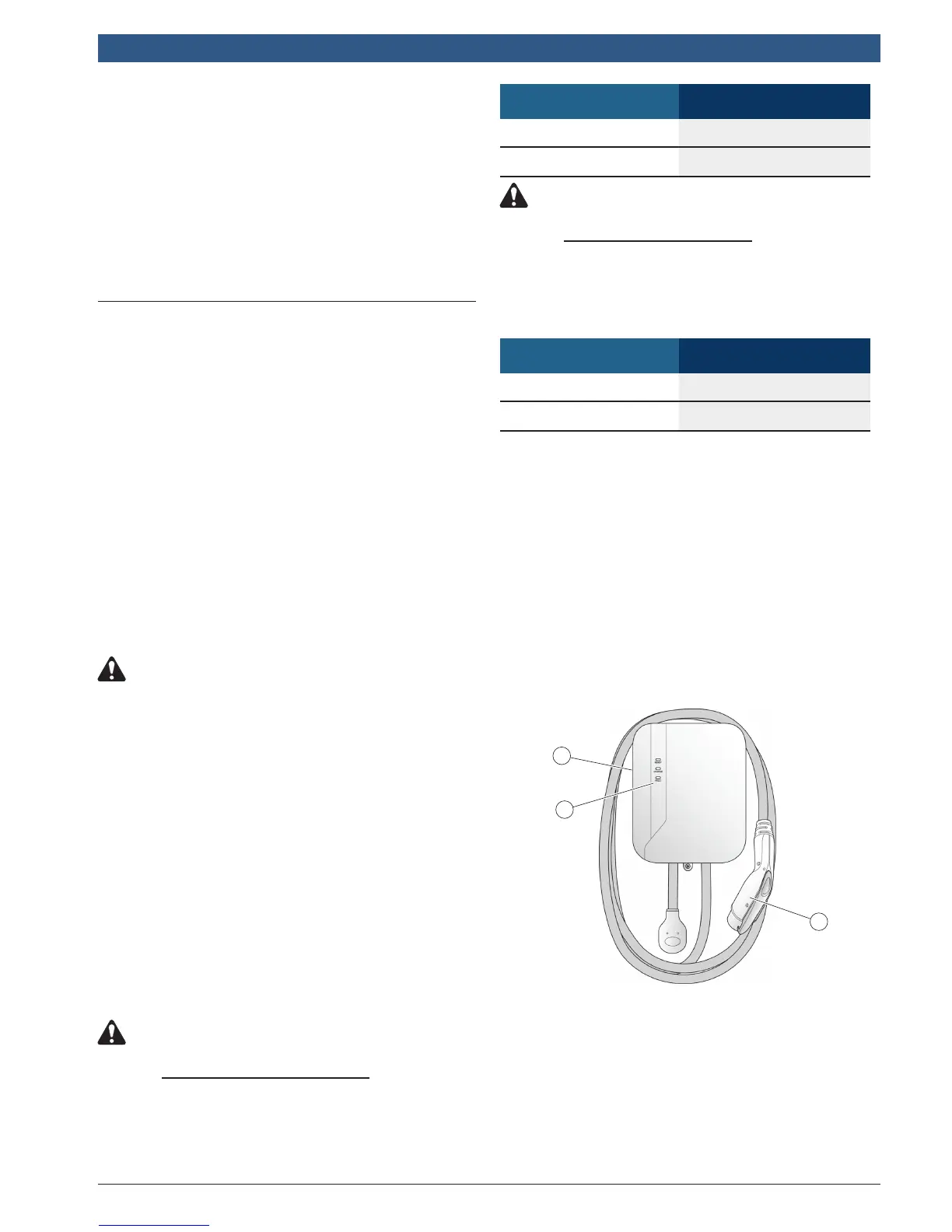

3 La station de charge
1
2
3
1. Interrupteur marche/arrêt
2. Indicateur d’état
} Prêt
} Charge
} Défaut
3. Prise de charge
} Conforme à la norme SAE J1772
