Guide d’installation/mode d’emploi | Station de charge Power Max 2
4 Installation
4.1 Instructions et AVERTISSEMENTS
DE SÉCURITÉ importants
INSTRUCTIONS DE SÉCURITÉ
IMPORTANTES. CONSERVEZ CES
INSTRUCTIONS.
AVERTISSEMENT
 Risqued’électrocutionoudeblessure.Coupez
l’alimentation sur le panneau ou le centre de
distribution avant de travailler dans l’appareil
ou de déposer des composants. Ne retirez pas
les dispositifs de protection de circuit ou tout
autre composant avant d’avoir coupé
l’alimentation.
La station de charge Power Max 2 doit être installée
uniquement par un entrepreneur agréé et/ou un
électricien formé et autorisé, conformément à l’ensemble
des normes et codes électriques locaux et nationaux
en vigueur.
Avant d’installer la station de charge Power Max 2, lisez
attentivement ce manuel et consultez un entrepreneur
agréé, un électricien ou un expert en installation formé
et autorisé pour veiller à la conformité avec les pratiques
de construction locales, les conditions climatiques, les
normes de sécurité et les codes locaux et nationaux.
Utilisez une protection appropriée lorsque vous effectuez
le branchement au câble d’alimentation principale.
4.2 Instructions de mise à la terre
La station de charge Power Max 2 doit être raccordée à un
système de câblage en métal permanent et mis à la terre ;
à défaut, un conducteur de mise à la terre doit être
installé avec les conducteurs du circuit et connecté à la
borne de terre de l’appareil ou sur le l du produit.
4.3 Outils recommandés
Les outils suivants sont recommandés pour l’installation
de la station de charge Power Max 2 :
} Composants et accessoires fournis :
– Support de montage
– Modèle de montage
– Support de câble (en option)
– Boulons Torx T30 (x 2) pour xer la station de
charge Power Max 2 au support de montage
– Écrous extensibles 6,35 mm (x 3)
– Vis en bois n
o
8 (x 3)
– Connecteurs auto-dénudants (x 3)
} Éléments fournis par le fournisseur :
– Conduit de taille commerciale appropriée pour
le l d’alimentation
– Prise NEMA 6-50R
} Outils recommandés :
– Tournevis Torx T30
– Tournevis Torx T20
– Tournevis Phillips n
o
2
– Tournevis à tête plate rainuré n
o
5
– Sertisseur
4.4 Installation de la station de charge
Power Max 2

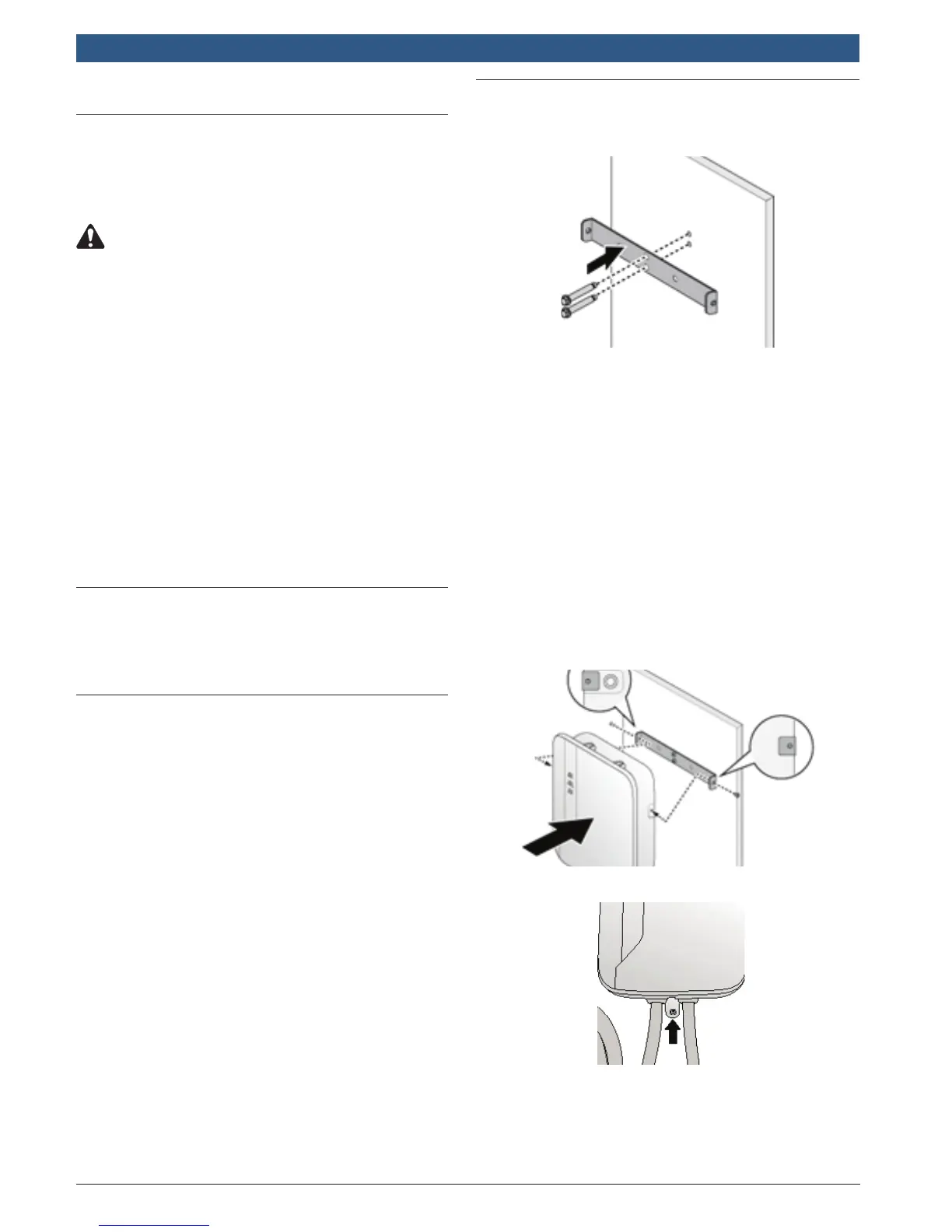

1. Voir Figure 4-1. Utilisez le modèle fourni pour situer le
support de montage au-dessus de la prise électrique.
Figure 4-1.
Remarque : Suivez les exigences d’accessibilité applicables
pour la position du support de montage. La station doit être
montée à une hauteur sufsante par rapport au sol de sorte
que la solution de stockage se situe entre 0,6 et 1,2 m du
sol, conformément à l’article 625 du NEC.
2. Fixez le support de montage et le support de câble en
option au mur avec les boulons appropriés comme suit :
• Pour les murs en maçonnerie, utilisez des écrous
extensibles de 6,35 mm et serrez à un couple de
8,8 N•m.
• Pour les murs nis, soutenus par des montants en
bois, utilisez des vis en bois n
o
8 de 5 cm ou la
longueur de vis ci-dessus et serrez à 3 N•m.
3. Voir Figure 4-2. Alignez les orices de vis du support
de montage avec la station de charge Power Max 2.
Installez et xez la station de charge Power Max 2 sur le
support de montage à l’aide des deux (2) vis Torx T30
fournies. Serrez à 1,5 N·m.
Figure 4-2.
4. Voir Figure 4-3. Fixez la patte de support au mur.
Figure 4-3.
5. Si vous l’installez au-dessus d’une prise, l’installation
est terminée. Pour une installation à raccordement xe,
continuez à l’étape 6.
