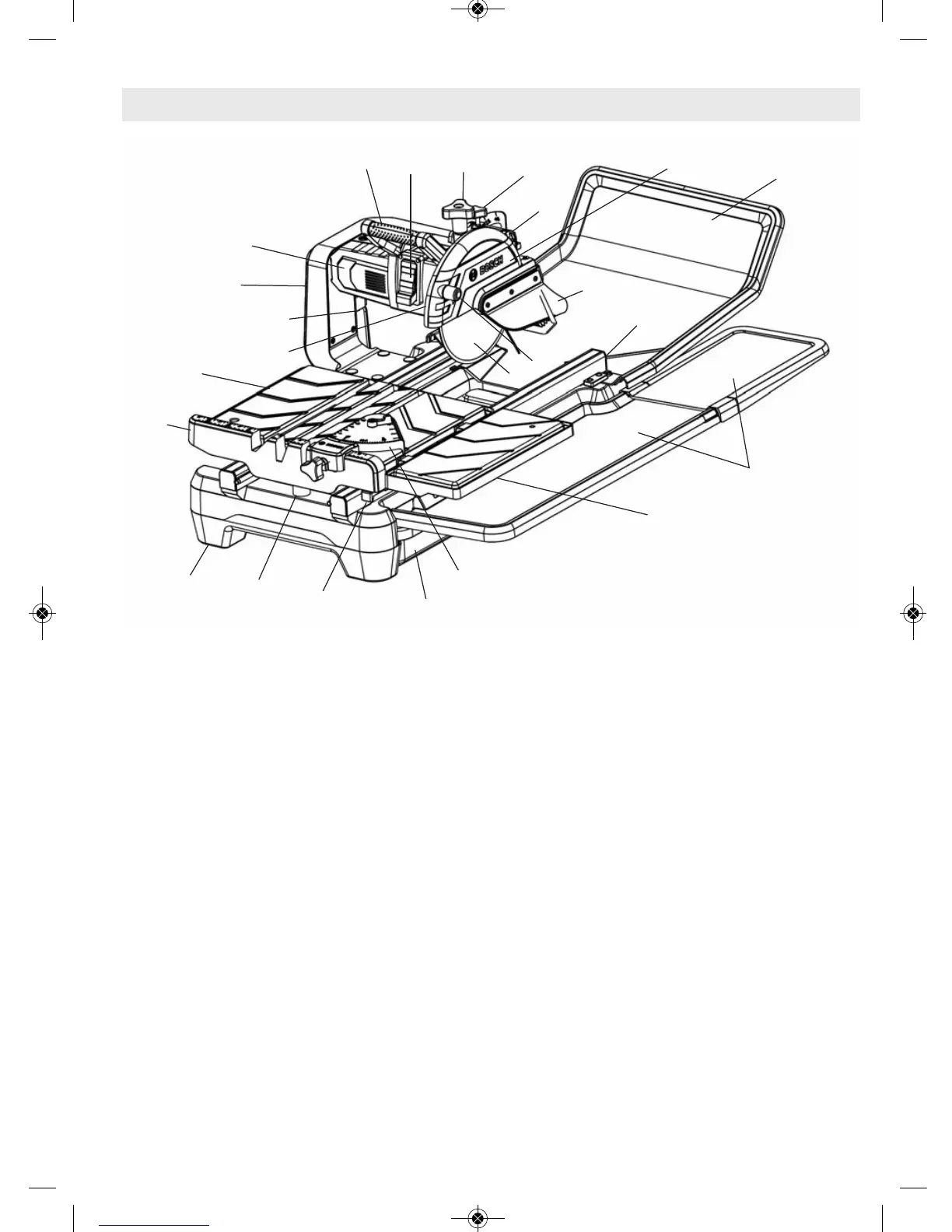

Familiarisez-vous avec votre scie à céramique/pierre au mouillé
1. Interrupteur ON/OFF (Marche/Arrêt) – Pour mettre l’outil
sous tension.
2. Protecteur de lame – Le protecteur de lame est un dispositif
de sécurité. Il peut être ouvert ou fermé en tournant le bou-
ton situé sur le protecteur de lame. Assurez-vous que le pro-
tecteur de lame est verrouillé avant de commencer à couper.
3. Bouton de verrouillage du protecteur de lame – Tournez
pour verrouiller ou déverrouiller la porte du protecteur de
lame afin de changer de lame.
4. Commande de verrouillage de la broche – Appuyez sur la
commande de verrouillage de la broche pour empêcher l’ar-
bre de tourner pendant que vous changez la lame de la scie.
5. Lame – Utilisez une lame de 10 po (254 mm) ou de 8 po
(203 mm).
6. Guide universel – Montage rapide pour des coupes de 0°,
22,5° et 45°
7. Mécanisme de verrouillage de la table – Verrouille la table
de travail coulissante dans une de deux positions possibles
pour le rangement ou sous la lame pour une coupe en
plongée en dessous de la lame.
8. Table de travail coulissante – La plateforme de travail peut
être déplacée le long des rails.
9. Table de travail de rallonge – Se raccorde à la table de tra-
vail pour supporter des ouvrages de grande taille.
10. Butée de la table de travail coulissante – Butée fixe pour
la table de travail coulissante.
11. Rails – La table de travail coulissante se déplace le long
des deux rails pendant une opération de coupe d’un ou-
vrage.
12. Bâti – L’infrastructure de base de la scie à céramique au
mouillé.
13. Plateau d’eau – Contient l’eau nécessaire pour refroidir la
lame, avec un bouchon de purge pour vider l’eau.
14. Pare-éclaboussures – Minimise les éclaboussures et l’hu-
midité pendant les opérations de coupe.
15. Pinces de rangement des clés – Tiennent commodément
en place la clé à écrou et la clé hexagonale quand elles ne
sont pas utilisées.
16. Plateau d’eau de la rallonge arrière – Recueille l’eau
éclaboussée des grands carreaux et la canalise vers le
plateau principal.
17. Système de plateaux d’eau des rallonges latérales – Re-
cueillent l’eau s’écoulant des côtés du carreau et la canalise
vers le plateau principal.
18. Bras de support – Supporte le moteur sur le bâti.
19. Moteur – Fournit la puissance nécessaire au fonction-
nement de la scie à céramique.
