Réglage
Bouton de verrouillage du réglage de la profondeur – Ce
bouton sert à verrouiller la tête de coupe en place.
1. Desserrez le bouton de verrouillage du réglage de la
profondeur (Fig. 18).
2. Tenez la poignée de réglage de la profondeur pour élever ou
abaisser la lame de la scie jusqu’à la position désirée.
3. Tournez le bouton de verrouillage du réglage de la profondeur
pour verrouiller la tête de coupe en place.
Bouton de réglage de la butée de profondeur – Ce bouton sert
à mettre la lame dans la position la plus basse possible :
1. Desserrez complètement le bouton de verrouillage du réglage
de la profondeur et l’écrou de blocage (situé au dessous du
bouton de réglage de la butée de profondeur) (Fig. 19).
2. Utilisez la poignée de réglage de la profondeur pour abaisser
la tête de coupe dans sa position la plus basse possible.
3. Tout en tenant la tête abaissée d’une main, tournez le bouton
de réglage de la butée de profondeur pour élever la lame ou
l’abaisser jusqu’à sa position la plus basse.
4. Serrez l’écrou de blocage.
5. Serrez le bouton de réglage de la butée de profondeur et le
bouton de verrouillage du réglage de la profondeur.
REMARQUE : pour couper l’ouvrage sur toute sa profondeur,
assurez-vous que la position la plus basse de la lame est à 3/16
po (5 mm) au dessous de la surface de la table de travail
(Fig. 20).

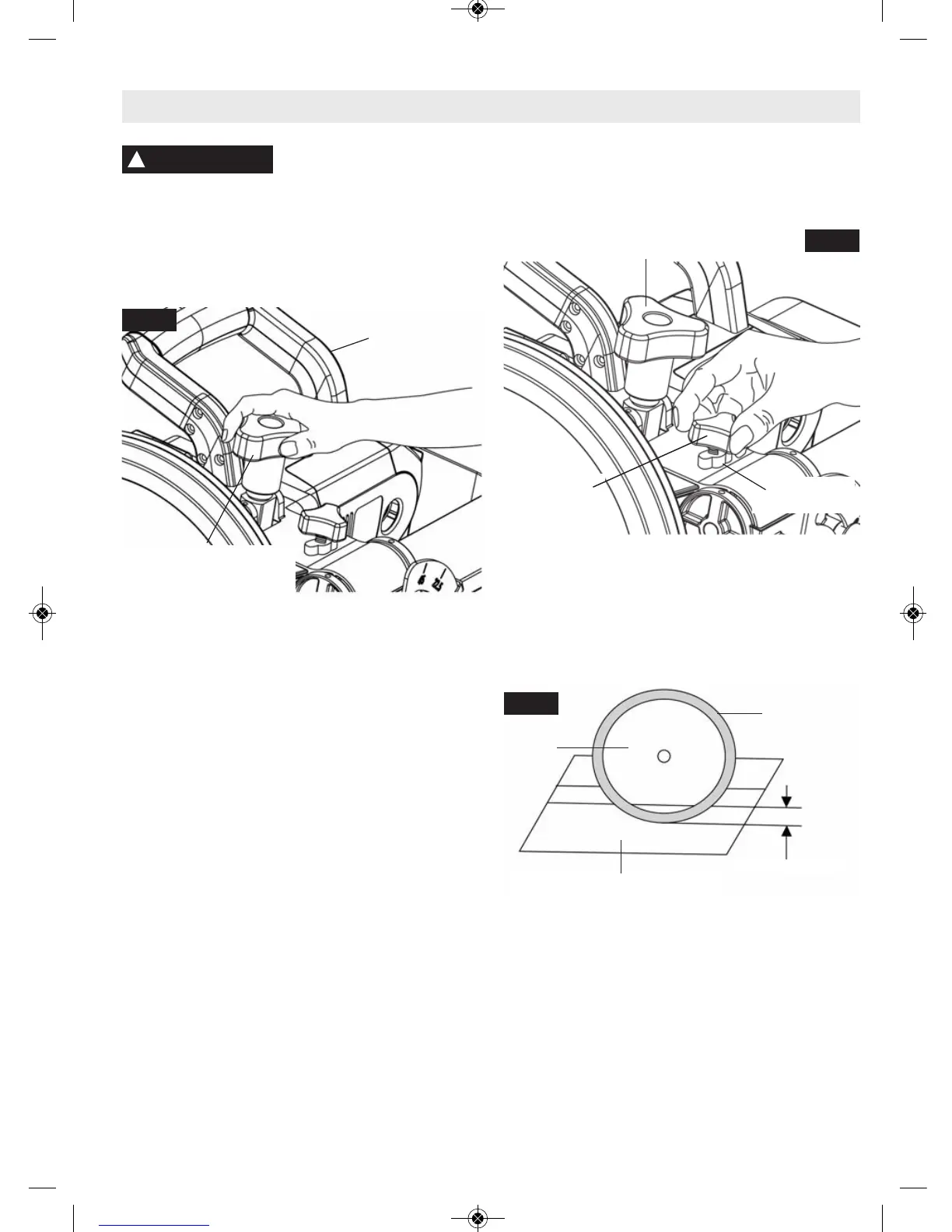

FIG. 18
POIGNÉE DE
RÉGLAGE DE LA
PROFONDEUR
BOUTON DE VERROUILLAGE
DU RÉGLAGE DE LA PRO-
FONDEUR
Pour éviter tout risque de blessure, débranchez la fiche de la prise de courant avant d’effectuer de
quelconques opérations d’assemblage, de réglage ou de réparation.
AVERTISSEMENT
!
Réglage de la profondeur
FIG. 19
ÉCROU DE
VERROUILLAGE
BOUTON DE
RÉGLAGE DE LA
BUTÉE DE
PROFONDEUR
BOUTON DE VERROUILLAGE DU
RÉGLAGE DE LA PROFONDEUR
FIG. 20
BORD DE LA
LAME
3/16 po (5 mm)
LAME
SURFACE DE LA TABLE DE TRAVAIL
