-41-
Réglage
Réglage pour coupe en biseau
La scie est réglable à trois angles de biseau : 0°, 22,5° et 45°.
Les trois rainures de la table de travail permettent un position-
nement approprié pour chacune de ces trois coupes en biseau.

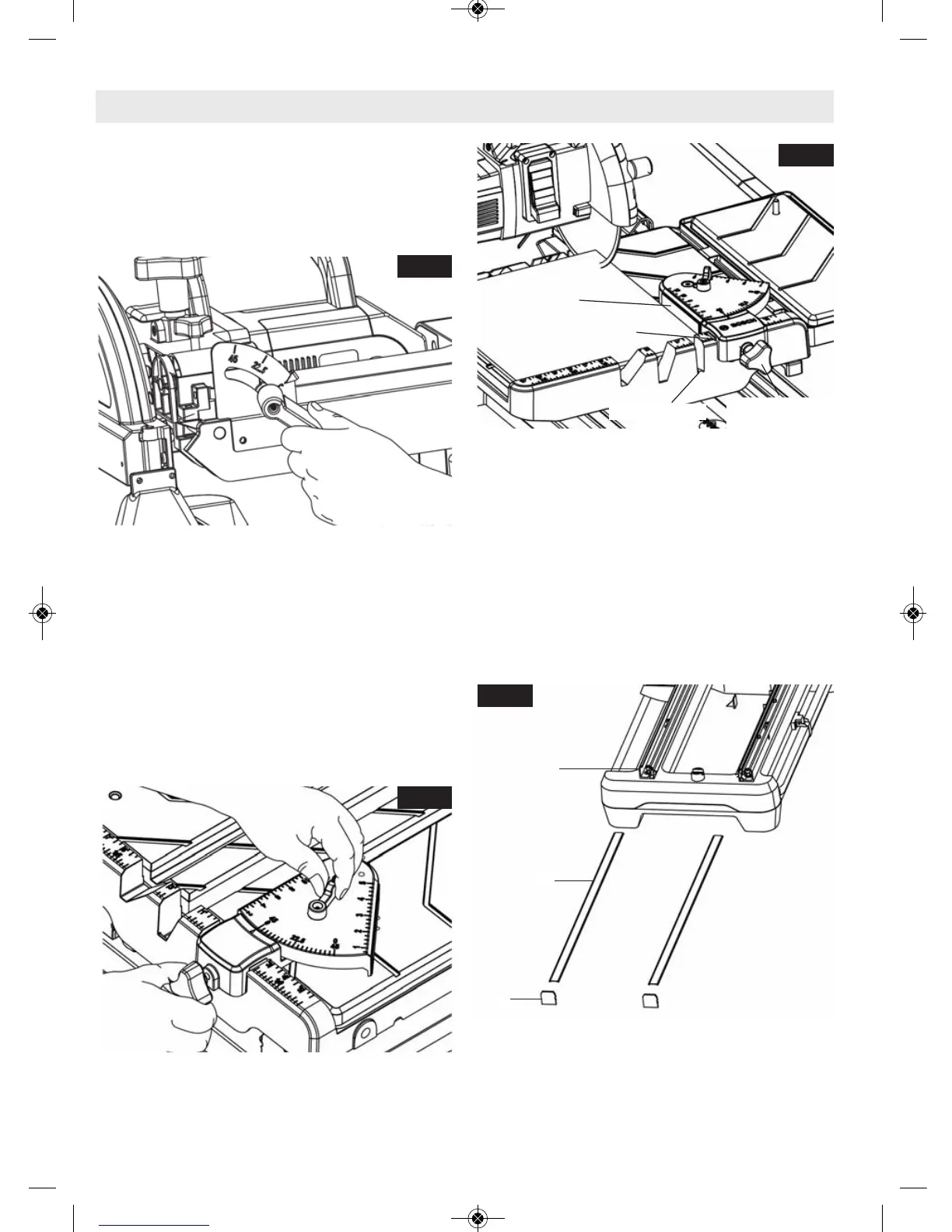

1. Desserrez le bouton de réglage pour coupe en biseau à l’ar-
rière de la scie (Fig. 21).
2. Inclinez la scie à l’angle désiré (0°, 22,5° ou 45°). Serrez le
bouton de réglage pour coupe en biseau.
Réglage du guide universel
Réglage du guide universel
Le guide universel peut être utilisé comme guide longitudinal
ou comme guide d’angle. Le guide universel a trois butée
possibles : 0°, 22,5° et 45°.
Pour effectuer un réglage du guide universel :
1. Desserrez le levier sur le guide universel.
2. Réglez le guide universel de façon que l’angle désiré (0°,
22,5° ou 45°) s’aligne sur la flèche de l’indicateur (Fig. 22).
Serrez le levier pour verrouiller le guide universel à l’angle
désiré.
Pour réaliser une coupe droite, utilisez le guide universel
comme guide longitudinal (Fig. 23).
1. Réglez l’angle sur 0°.
2. Desserrez le bouton de verrouillage du guide universel, et
positionnez le guide à la distance désirée par rapport à la
lame de la scie, et verrouillez-le en place.
Réglage des rails / Alignement de la lame
REMARQUE : la scie a été calibrée par le fabricant. La procédure
de réglage indiquée ci-dessous ne doit être utilisée qu’en cas
de nécessité.
1. Mettez la scie à l’arrêt. Retirez les deux caches du bout des
rails (1). Retirez ensuite les deux caches du haut des rails (2)
en les faisant glisser pour les faire sortir du haut des rails
(Fig. 24).
2. Desserrez les quatre vis (3) à l’intérieur de chaque rail de
façon que les rails puissent être ajustés.
FIG. 22
FIG. 21
FIG. 23
CÔTÉ DU GUIDE
LONGITUDINAL
BORD DE LA RAINURE
ÉCHELLE ZÉRO
BOUTON DE
VERROUILLAGE
FIG. 24
1
2
3
