-33-
20. Bouton de réglage de l’angle de biseau – Pour incliner la
tête afin de réaliser des coupes en biseau, à 22,5° et à 45°,
et de revenir à 0°.
21. Poignée de réglage de la profondeur – Pour élever ou
abaisser la scie.
22. Bouton de verrouillage du réglage de profondeur – Ce
bouton tourne pour déverrouiller la tête afin de réaliser des
coupes en plongée ou de régler la profondeur de la coupe.
23. Bouton de réglage de la butée de profondeur – Ce bouton
sert à régler la scie dans la position de coupe la plus basse.
24. Guide de support de la table de travail – Supporte le
carreau/la pierre pendant les opérations de coupe et com-
porte une règle graduée servant de référence rapide qui est
très utile pour les coupes répétitives.
Familiarisez-vous avec votre scie à céramique/pierre au mouillé
Assemblage
Déballage et inspection du contenu
Pour réduire le risque de
blessure, ne branchez jamais la
fiche dans la prise de courant avant d’avoir accompli toutes
les étapes de l’assemblage et d’avoir lu et compris
l’intégralité du mode d’emploi.
La scie à céramique modèle TC10 est expédiée au complet dans
une seule boîte.
Séparez toutes les pièces se trouvant dans la boîte et identifiez
chacune d’entre elles en vous aidant de la « Table des pièces
détachées » afin de vous assurer que vous disposez bien de
tous les composants avant de jeter de quelconques matériaux
d’emballage.
Si de quelconques pièces sont
manquantes, ne tentez pas
d’assembler la scie, de brancher le cordon d’alimentation
ou de mettre la scie en marche avant de vous être procuré
les pièces manquantes et de les avoir installées
correctement.

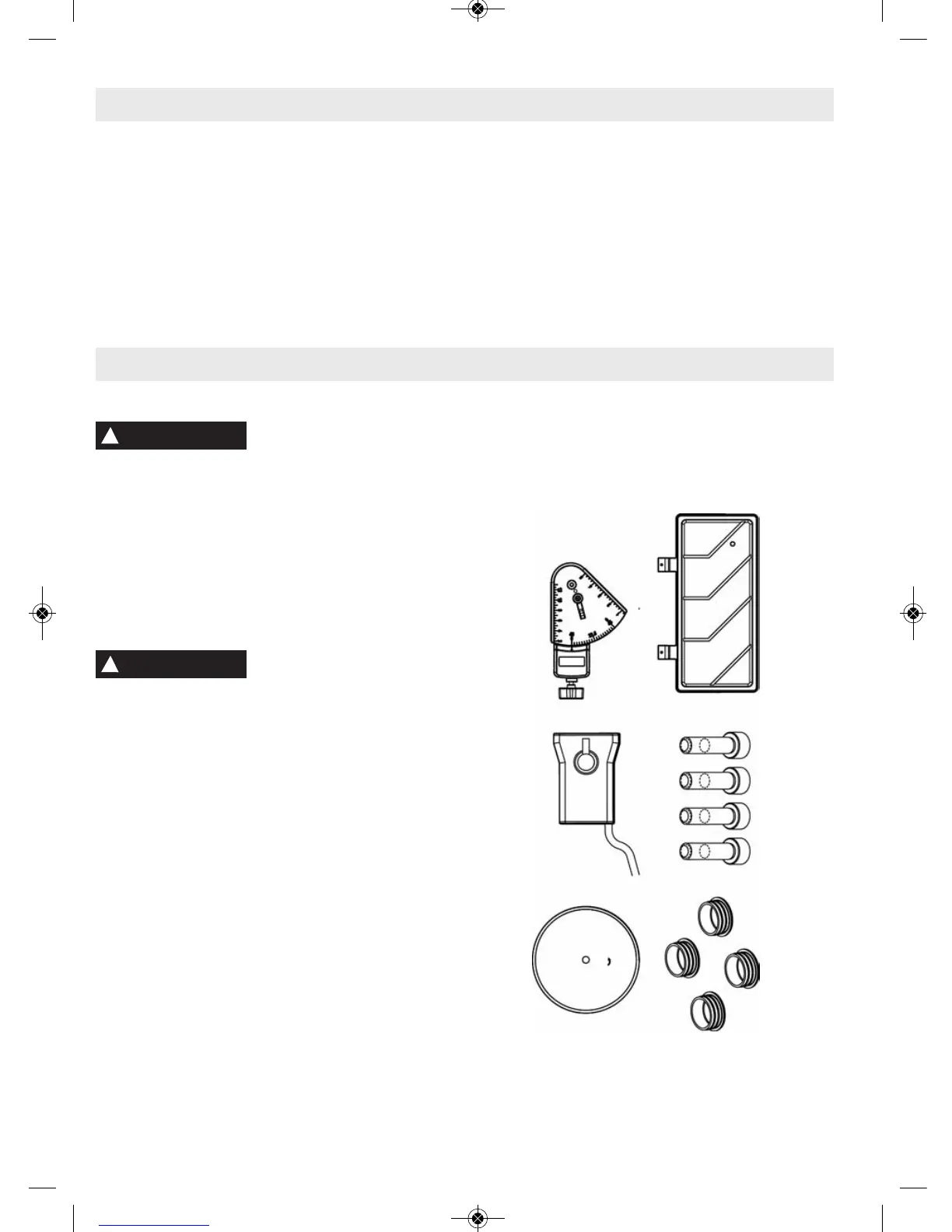

Pièces détachées
Article Nom de la pièce Qté
A Guide universel 1
B Pompe à eau 1
C Lame de scie 1
D Table de rallonge 1
E Plateaux d’eau des rallonges
(arrière, côté droit et côté gauche)(page 34) 3
F Boulon 4
G Cache de boulon 4
H Mode d’emploi (page 34) 1
I Ensemble de bâti et plateau d’eau (page 34) 1
J Ensemble de moteur/bras de support (page 34) 1
K Clé à écrou (page 35) 1
L Clé hexagonale (page 35) 1
M Table coulissante (page 35) 1
AVERTISSEMENT
!
AVERTISSEMENT
!
