Bose WAVE SOUNDTOUCH PEDESTAL

10
|
POR
CONEXÕES DE OUTROS EQUIPAMENTOS

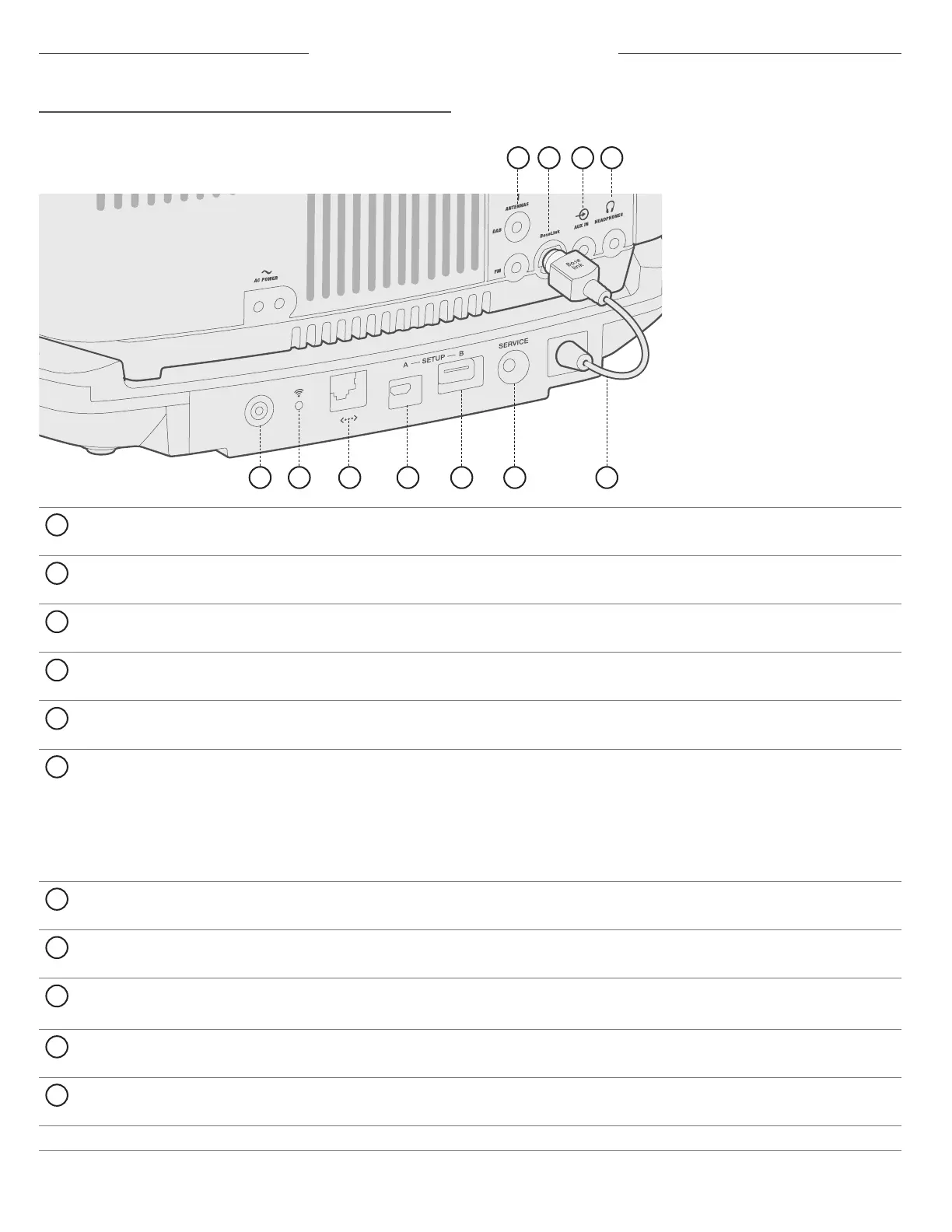

Conexões do sistema
O painel de conectores fornece conexões para equipamentos externos.
5
21 3 4
6
7
8
9
10 11
1
ANTENNA
Conectores de antena FM de 3,5 mm e de antena DAB e 2,5 mm.
2
Conector BoseLink
Conector de entrada para o pedestal SoundTouch.
3
Conector AUX IN
Conector de entrada estéreo de 3,5 mm para fontes externas.
4
HEADPHONES
Conector de entrada de 3,5 mm para fone de ouvido
5
Botão Control
Desativa o Wi-Fi, inicia o modo de configuração ou reinicia o pedestal SoundTouch (consulte a página 11).
6
Indicador de Wi-Fi:
• Piscando em branco – Procurando a rede Wi-Fi
• Branco fixo (esmaecido) – Modo de economia de energia e conectado à rede Wi-Fi
• Branco fixo (claro) – O sistema está ligado e conectado à rede Wi-Fi
• Âmbar fixo – O sistema está no modo de configuração
• Apagado – Conexão à rede Wi-Fi desativada ou sistema conectado via Ethernet
7
Conector Ethernet
Usado para uma conexão de rede cabeada.
8
SETUP A
Conector USB Micro-B para configurar a rede usando um computador.
9
SETUP B *
Conector USB Standard A reservado para uso futuro.
10
Conector SERVICE
Usado para funções especiais de reparo. Não é para uso pelo cliente.
11
Cabo Bose link do pedestal SoundTouch
Encaixa-se no conector Bose link. Fornece energia e sinais de controle ao pedestal SoundTouch.
* Os conectores USB não são projetados para carregar smartphones, tablets ou dispositivos similares.
