MUUT LAITELIITÄNNÄT

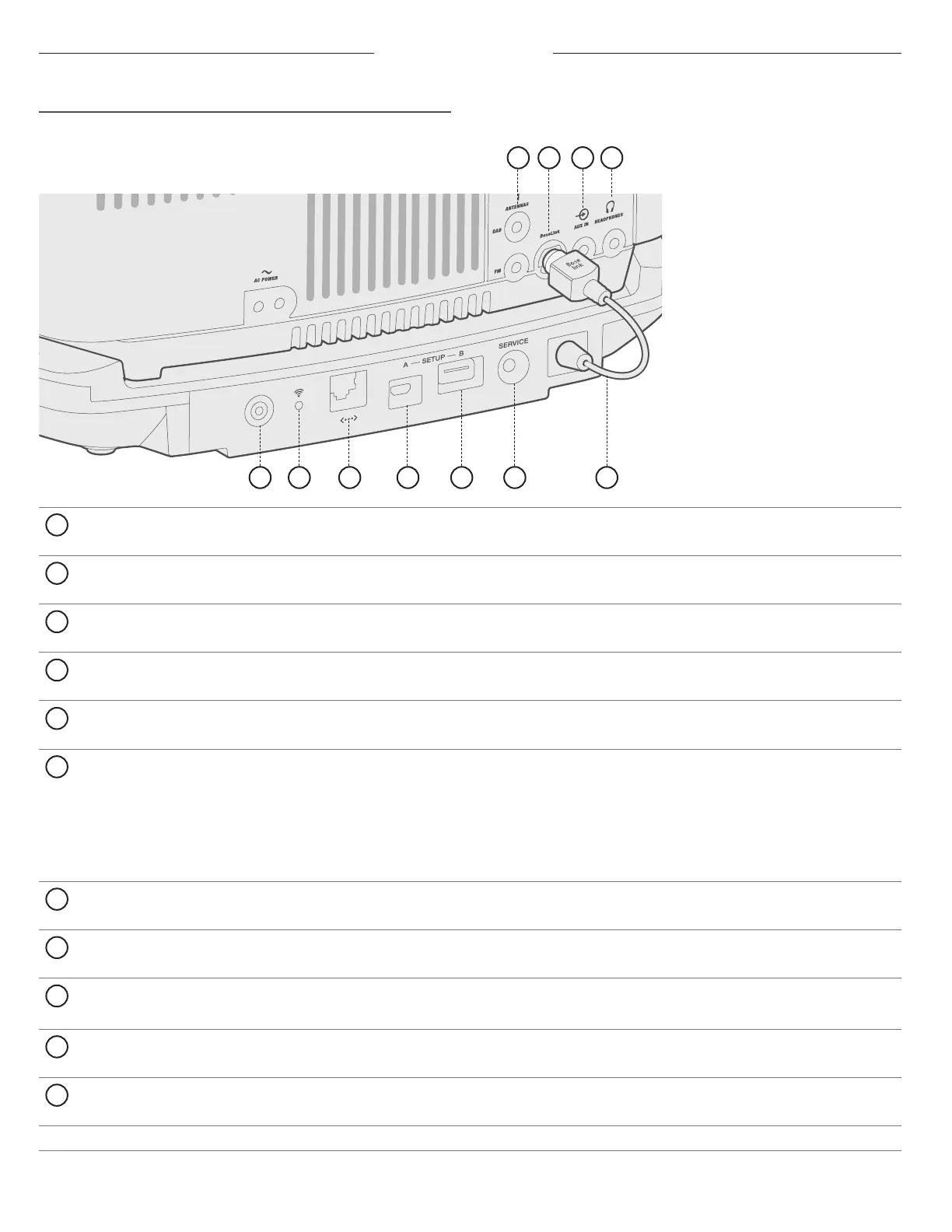

Järjestelmän kytkennät
Liitäntäpaneelissa on liitännät ulkoisia laitteita varten.
5
21 3 4
6
7
8
9
10 11
1
ANTENNA
3,5 mm:n FM- ja 2,5 mm:n DAB-antenniliitännät.
2
BoseLink -liitäntä
Tuloliitäntä SoundTouch-jalustaa varten.
3
AUX IN -liitäntä
3,5 mm:n stereotuloliitin ulkoisia lähteitä varten.
4
KUULOKKEET
3,5 mm:n tuloliitin kuulokkeita varten.
5
Ohjauspainike
Poistaa Wi-Fi-yhteyden käytöstä, käynnistää asetustilan tai käynnistää SoundTouch-jalustan uudelleen (ks. sivu 11).
6
Wi-Fi-merkkivalo:
• Vilkkuu valkoisena – etsii Wi-Fi-verkkoa
• Palaa valkoisena (himmeänä) – virransäästötila, järjestelmä on yhdistetty Wi-Fi-verkkoon
• Palaa valkoisena (kirkkaana) – järjestelmään on yhdistetty virta, ja se on yhdistetty Wi-Fi-verkkoon
• Palaa oranssina – järjestelmä asetustilassa
• Ei pala – Wi-Fi-verkkotoiminto ei ole käytössä tai järjestelmä on yhdistetty Ethernet-verkkoon
7
Ethernet-liitäntä
Käytetään yhdistettäessä kaapelin avulla toteutettuun lähiverkkoon.
8
SETUP A
USB Micro-B -liitäntä verkkoasetusten määrittämiseen tietokoneella.
9
SETUP B *
Tavallinen USB A -liitäntä, varattu tulevaa käyttöä varten.
10
Huoltoliitin
Varattu huollon erityistoimenpiteitä varten. Ei asiakkaiden käyttöön.
11
SoundTouch-jalustan Bose link -johto
Yhdistetään Bose link -liitäntään. Syöttää virtaa ja ohjaussignaaleita SoundTouch-jalustaan.
* USB-liitäntöjen avulla ei voi ladata esimerkiksi älypuhelimia tai taulutietokoneita.
