Bose WAVE SOUNDTOUCH PEDESTAL

10
|
FRA
CONNEXION D’AUTRES ÉQUIPEMENTS

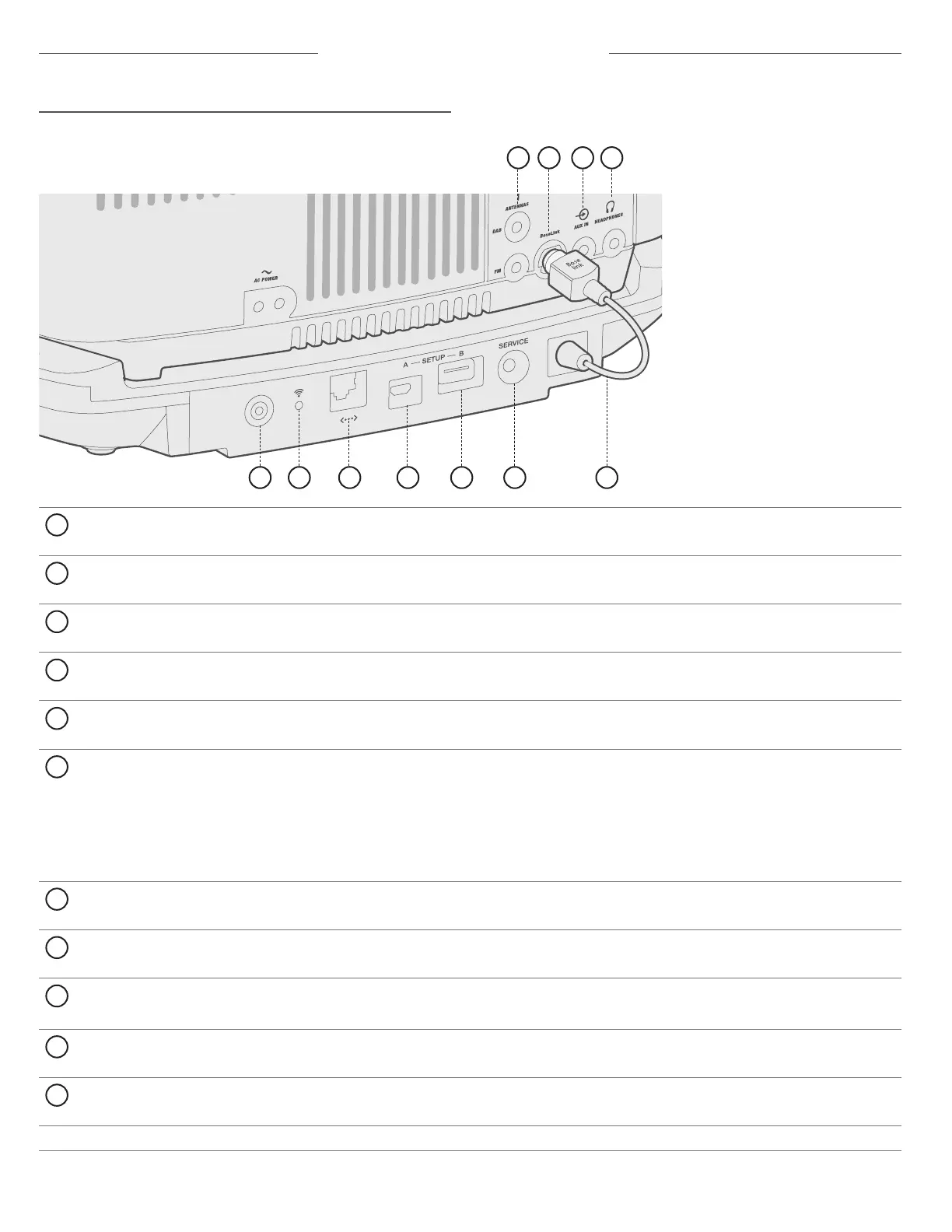

Connexions du système
Le panneau de connexion est doté de connecteurs pour des appareils externes.
5
21 3 4
6
7
8
9
10 11
1
ANTENNA
Connecteurs d’antenne FM de 3,5mm et d’antenne DAB de 2,5mm.
2
Connecteur BoseLink
Connecteur d’entrée pour le socle SoundTouch.
3
Connecteur AUX IN
Connecteur d’entrée stéréo 3,5mm pour sources externes.
4
HEADPHONES
Connecteur d’entrée de 3,5 mm pour casque
5
Bouton de commande
Désactive le mode Wi-Fi, active le mode de configuration ou redémarre le socle SoundTouch (reportez-vous à la page 11).
6
Voyant Wi-Fi:
• Clignote en blanc: recherche du réseau Wi-Fi
• Blanc fixe (faible): système allumé et connecté au réseau Wi-Fi
• Blanc fixe (lumineux): système allumé et connecté au réseau Wi-Fi
• Orange fixe : système en mode de configuration
• Éteint: réseau Wi-Fi désactivé ou système connecté par liaison Ethernet
7
Connecteur Ethernet
Utilisé pour la connexion à un réseau Ethernet.
8
SETUP A
Connecteur USB Micro-B pour la configuration du réseau à l’aide d’un ordinateur.
9
SETUP B *
Connecteur USB Standard-A (réservé pour une utilisation ultérieure).
10
Connecteur SERVICE
Utilisé pour les fonctions d’entretien spéciales. Usage réservé aux services techniques.
11
Câble Bose Link du socle SoundTouch
À relier au connecteur Bose link. Ce câble transmet l’alimentation et les signaux de contrôle au socle SoundTouch.
* Les connecteurs USB ne permettent pas de recharger un smartphone, une tablette ou autre dispositif USB.
