10
|
DUT
ANDERE APPARATUUR AANSLUITEN

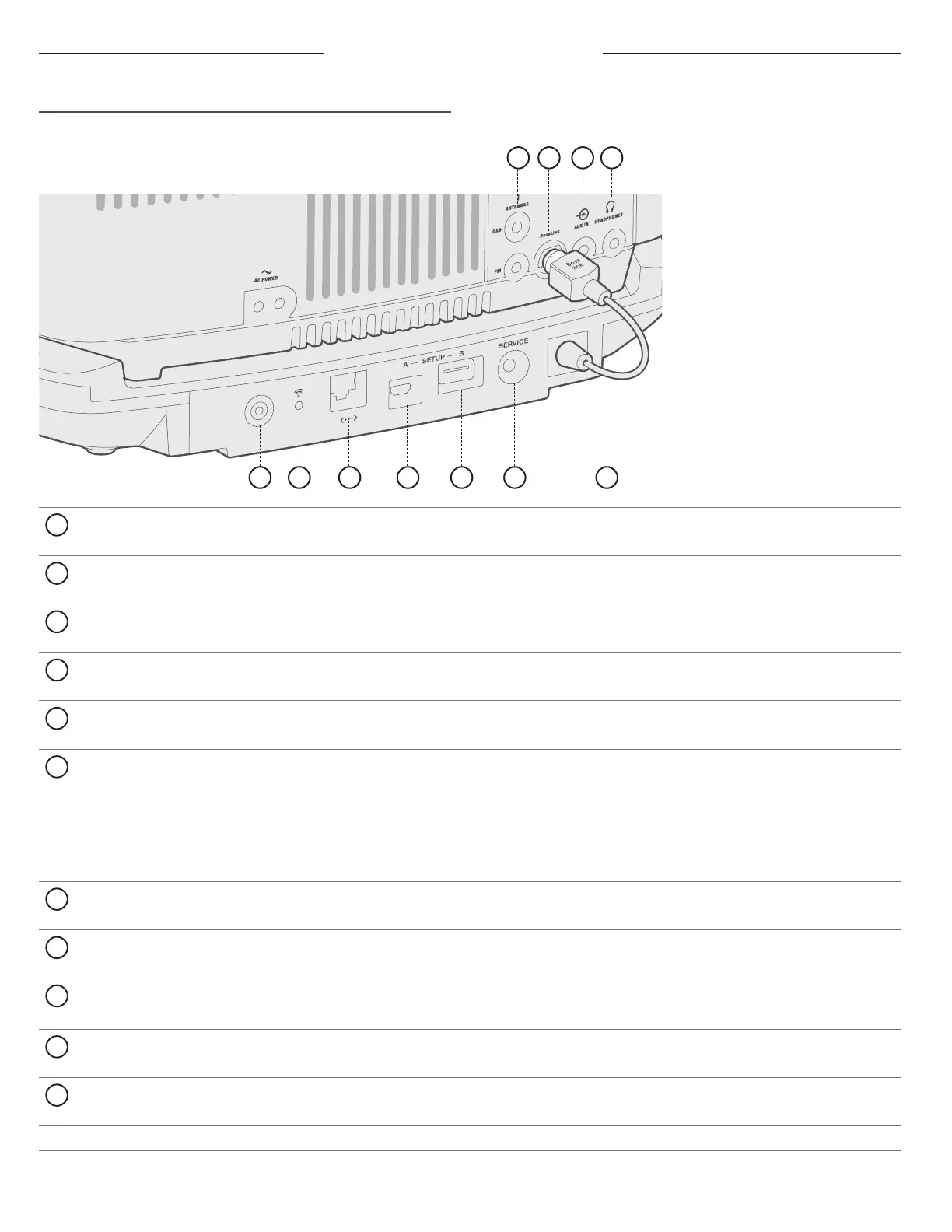

Aansluitingen op het systeem
Het aansluitpaneel biedt aansluitingen voor externe apparatuur.
5
21 3 4
6
7
8
9
10 11
1
ANTENNA
Aansluitingen voor 3,5mm-FM- en 2,5mm-FM-antenne.
2
BoseLink-aansluiting
Ingangsaansluiting voor het SoundTouch-voetstuk.
3
AUX IN-aansluiting
Stereo-ingangsaansluiting van 3,5 mm voor externe bronnen.
4
HEADPHONES
Ingangsaansluiting van 3,5 mm voor een hoofdtelefoon
5
Bedieningsknop
Hiermee schakel je Wi-Fi uit, start je de configuratiemodus of start je het SoundTouch-voetstuk opnieuw (zie pagina 11).
6
Wi-Fi-lampje:
• Wit knipperend – Bezig met zoeken naar Wi-Fi-netwerk
• Continu wit (gedimd) – Energiebesparingsmodus en verbonden met Wi-Fi-netwerk
• Continu wit (helder) – Systeem staat aan en is verbonden met Wi-Fi-netwerk
• Continu oranje – Systeem staat in configuratiemodus
• Uit – Wi-Fi-netwerken uitgeschakeld of systeem aangesloten op ethernet
7
Ethernetaansluiting
Gebruikt voor een bedrade netwerkaansluiting.
8
SETUP A
USB Micro-B-aansluiting voor netwerkinstallatie met behulp van een computer.
9
SETUP B
*
USB Standard A-aansluiting gereserveerd voor toekomstig gebruik.
10
SERVICE-aansluiting
Gebruikt voor speciale onderhoudsfuncties. Niet voor gebruik door de klant.
11
BoseLink-kabel voor SoundTouch-voetstuk
Deze wordt aangesloten op de BoseLink-aansluiting. De kabel levert stroom en bedieningssignalen aan het SoundTouch-voetstuk.
*
De USB-aansluitingen zijn niet bedoeld voor het opladen van smartphones, tablets of vergelijkbare apparaten.
