COLLEGAMENTI
Per accedere alle morsettiere togliere i
coprimorsetti. Si consiglia di utilizzare, per il
collegamento dei telefoni, cavo telefonico
da 6/10.
Distanza massima tra interfaccia telefonica
e telefono: 100 m.
NOTA. L’apparechio va collegato solo su
linee telefoniche analogiche non su linee
digitali ISDN.
Funzione
dei morsetti
Morsettiera T (linea telefonica)
ae linea telefonica entrante
be linea telefonica entrante
au linea telefonica uscente
bu linea telefonica uscente
Morsettiera IN
B ingresso linea videocitofonica
Morsettiera A
~
rete
~
NOTA. Quando é inserito (ON) il ponticello
SW1 l’apparecchio disabilita la programma-
zione dal telefono.
A
IN
T
ae
be
au
bu
B
ON
OFF
SW1

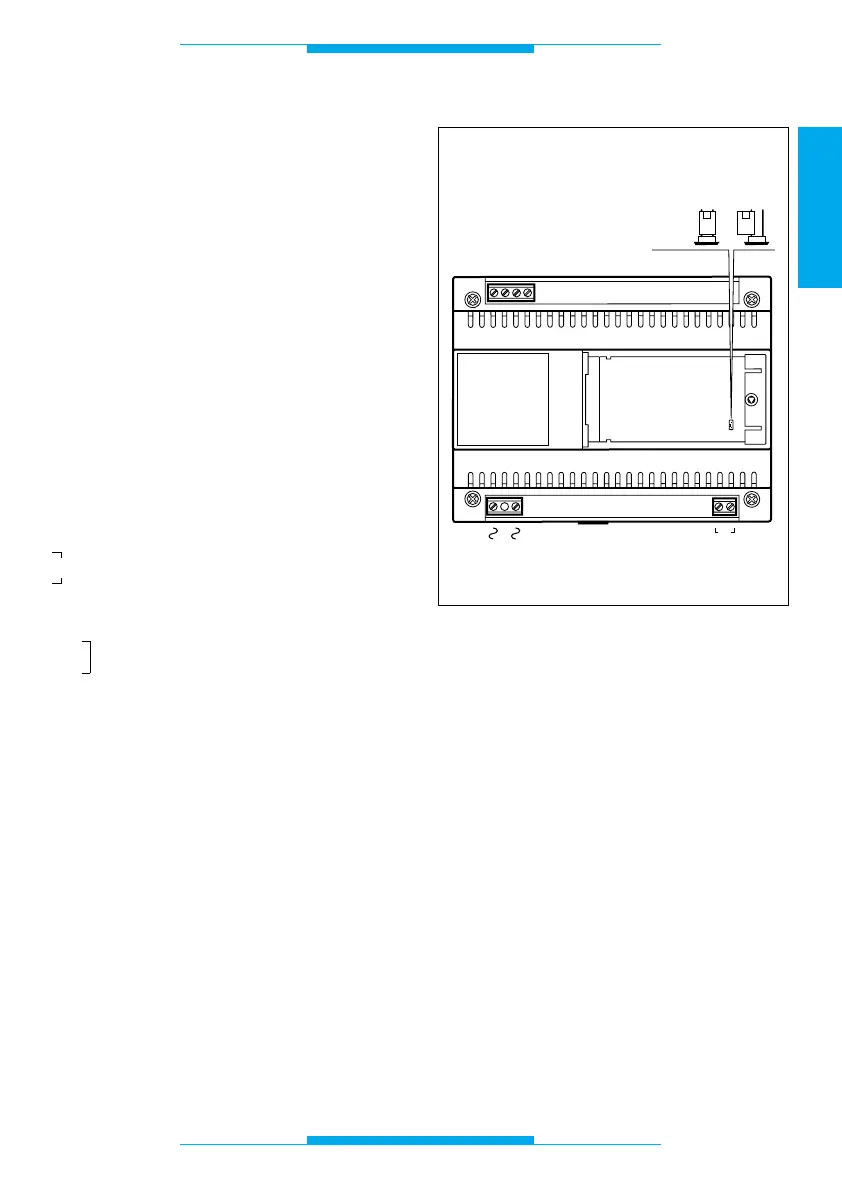

Fig. 2
