LIGAÇÕES
Para ter acesso a la placa de bornes tirar a
cobertura dos bornes. Se aconselha de uti-
lizar para a ligação dos telefones, cabo
telefónico de 6/10.
Distância máxima entre a interface telefóni-
ca e telefone: 100 m.
NOTA. O aparelho só deve ser ligado a
linhas telefónicas analógicas, não a linhas
digitais ISDN.
Função
dos bornes
Placa de bornes T (linha telefónica)
ae linha telefónica que entra
be linha telefónica que entra
au linha telefónica que sai
bu linha telefónica que sai
Placa de bornes IN
B entrada da linha do videoporteiro
Placa de bornes A
~
rede
~
NOTA. Quando está inserido (ON) da
ligação em ponte SW1 o aparelho corta a
habilitação da programação do telefone.

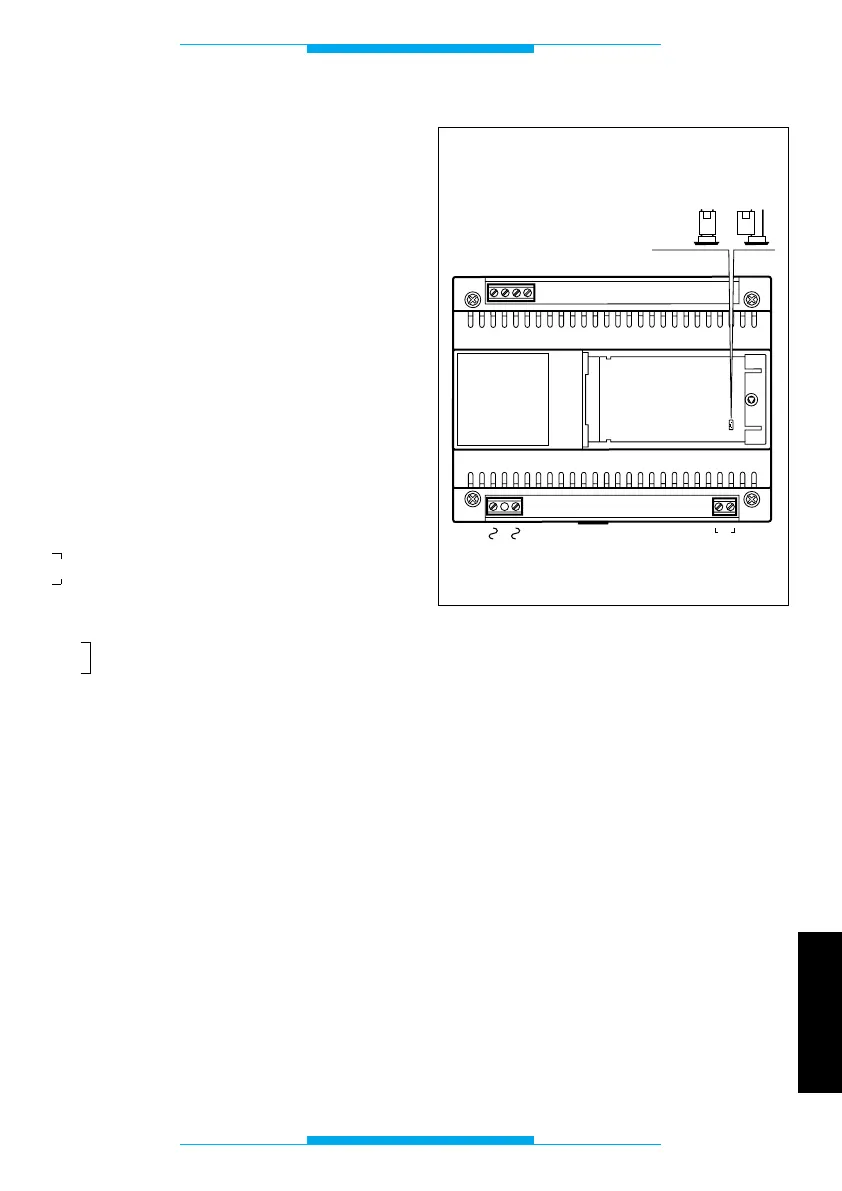

Fig. 2
A
IN
T
ae
be
au
bu
B
ON
OFF
SW1
