Entretien du robinet thermostatique mélangeur
Pour une efficacité maximum, le robinet thermostatique mélangeur nécessite peu d’entretien. Suivre les
directives ci-dessous pour obtenir les meilleures performances.
Vérifier l’aisance de la course du piston
Pour vérifier l’aisance de la course du piston, procéder
comme suit.
1. Enlever le capuchon de robinet et le thermostat (voir
Figure 5).
2. Abaisser la bielle [devrait se déplacer d’environ 10 mm
(0,38")] (voir Figure 6). Si le mouvement n’est pas ce qu’il
devrait être, la course du piston ne se fait pas librement et
nécessite un nettoyage, de même que la chemise du piston.
Nettoyer le piston et sa chemise selon la méthode suivante :
•enlever le capuchon et le thermostat
•à l’aide d’une clé à douille 15/16", dévisser légèrement la
chemise du corps du robinet et sortir la chemise avec des
pinces à bec effilé
•démonter les composantes du piston tel qu’indiqué dans la
Figure 7 (utiliser la clé à douille 1/2" pour enlever le siège
supérieur)
•tout nettoyeur convenant au laiton et à l’acier inoxydable,
peut être utilisé (si le nettoyage ne suffit pas à enlever les
débris, un papier sablé 400 peut être utilisé pour polir et affiler le piston et sa chemise)
•assembler de nouveau les composantes du piston et refaire un autre test du piston.
3. Si la course du piston se fait librement, pousser le mécanisme de haut en bas plusieurs fois, pour
s’assurer que la course du piston se fait constamment en douceur. Si la course du piston ne se fait pas
en douceur, vérifier à nouveau le piston et sa chemise pour les saletés et les débris, tel qu’indiqué à
l’étape 2.
•si des pièces du piston doivent être remplacées, contacter votre représentant Bradley et demander la
trousse Piston/Chemise (pièce numéro S65-172).
Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif
Bradley modèle S19-2000 Instructions pour l’installation et l’entretien
16 Bradley Corporation • 215-1291 Rév. L; FR 07-903A
14/5/08

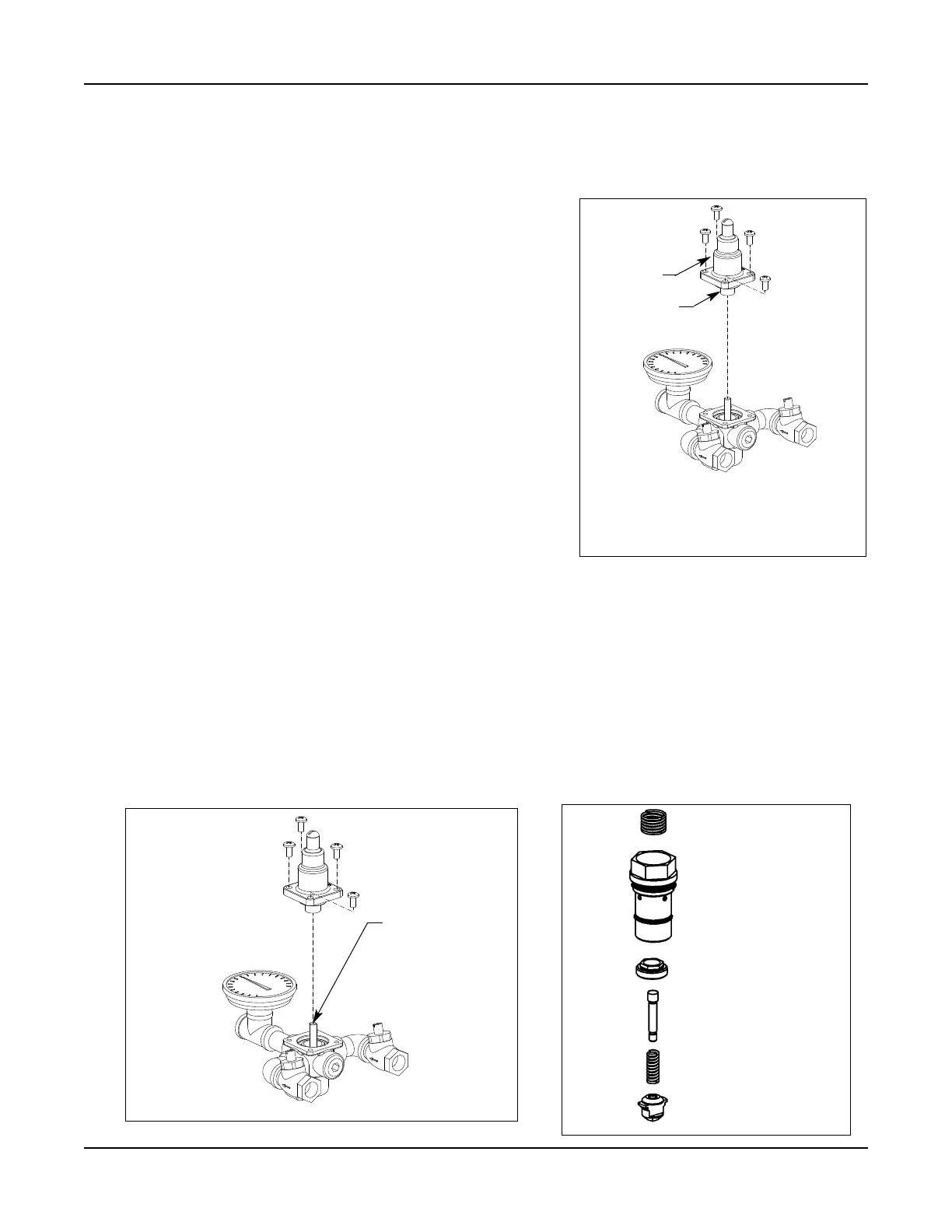

Figure 7
Ressort
Ressort
Chemise et bagues
Siège supérieur
Vis de surchauffe
Piston
THERMOSTAT
CAPUCHON
Figure 5
S19-2000
Figure 6
BIELLE
[devrait se déplacer
d’environ 10 mm
(0,38")]
S19-2000
