Válvula mezcladora termostática EFX 8 con armario opcional
Bradley modelo S19-2000 Instrucciones para la instalación y mantenimiento
22 Bradley Corporation • 215-1291 Rev. L; ES 07-903A
14/5/08
Instalación de la válvula con armario empotrado opcional
Nota: Lave con agua las líneas de suministro antes de empezar la instalación.
1. Haga una abertura en la pared de 29 cm de ancho x 33 cm de altura (11,5 x 13 pulg.) para el armario
(vea Figura 3).
2. Mida y marque las ubicaciones de los orificios de montaje según las dimensiones que se indican en la
Figura 3. Instale cuatro pernos de anclaje de 1/4 de pulg., si se necesitan (suministrados por el
instalador).
3. Coloque el armario en la abertura y fíjelo en el lugar con cuatro pernos de pared de 1/4 de pulg.
(suministrados por el instalador).
4. Inserte la válvula en el portaválvula dentro del armario (el lado derecho de la válvula se inserta primero).
Instale la válvula, los codos y los topes en la tubería de entrada y salida.
5. Siga el procedimiento descrito en la página 21 para la instalación de la válvula.

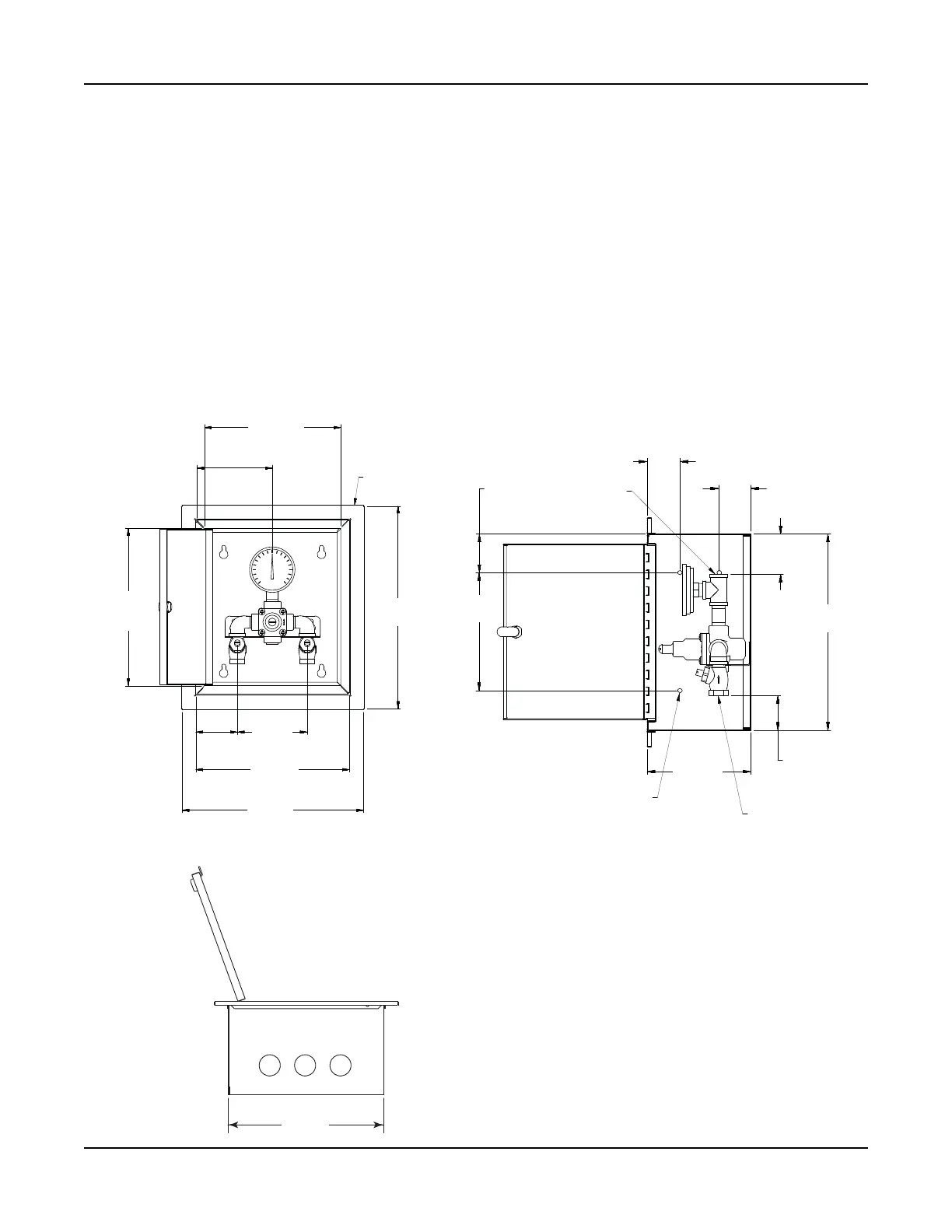

Figura 3
VISTA DESDE ABAJO
VISTA LATERALVISTA FRONTAL
Salida:
0,5 pulg. NPT
Entradas:
0,5 pulg. NPT
Brida
Orificios de 7 mm (0,28 de pulg.)
de diámetro 4 de cada lado
8 en total
248 mm
(9,75 pulg.)
Puerta
286 mm
(11,25 pulg.)
Puerta
368 mm
(14,5 pulg.)
64 mm
(2,5 pulg.)
51 mm
(2 pulg.)
64 mm
(2,5 pulg.)
318 mm
(12,5 pulg.)
57 mm
(2,25 pulg.)
165 mm
(6,5 pulg.)
190 mm
(7,5 pulg.)
Caja de
279 mm
(11 pulg.)
330 mm
(13 pulg.)
76 mm
(3 pulg.)
127 mm
(5 pulg.)
51 mm
(2 pulg.)
137 mm
(5,38 pulg.)
279 mm
(11 pulg.)
