Robinet thermostatique mélangeur EFX 8, avec cabinet facultatif
Instructions pour l’installation et l’entretien Bradley modèle S19-2000
19Bradley Corporation • 215-1291 Rév. L; FR 07-903A
14/5/08
Trousse Thermostat S65-171
Pièce Qté. Description
12 1 Thermostat
13 1 Bague
14 1 Bague
Trousse Bague S65-170
Pièce Qté. Description
2 1 Bague
3 1 Bague
13 1 Bague
14 1 Bague

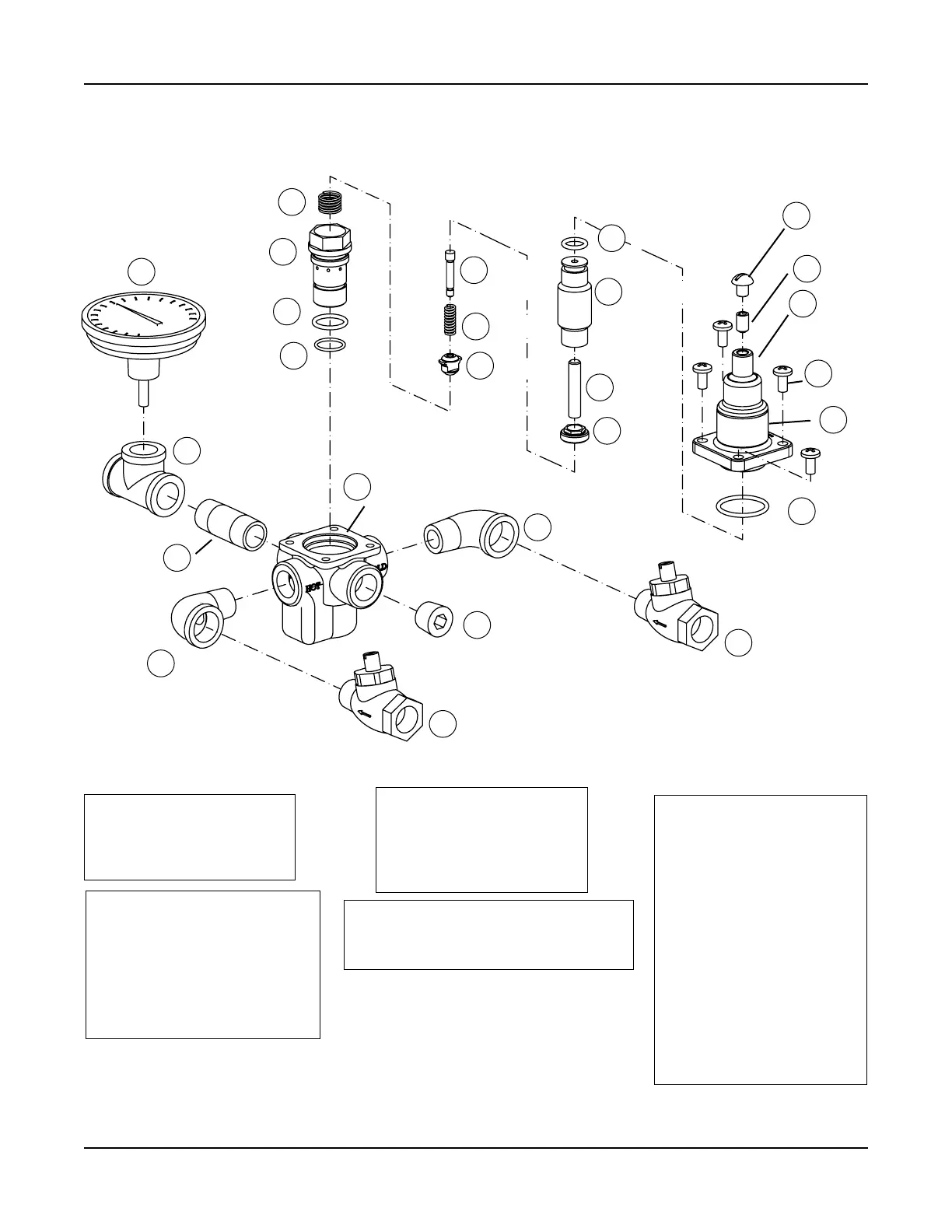

EFX 8 : Liste des pièces et trousses de service (S19-2000)
Trousse Piston/Chemise S65-172
Pièce Qté. Description
2 1 Bague
3 1 Bague
4 1 Chemise
5 1 Ressort
7 1 Piston
8 1 Ressort
9 1 Vis de surchauffe
Conduites de raccordement souples pour
S19-2000EFX.
Pour une utilisation avec S19-292, commander
P/N 269-653 (3 fournies avec le robinet).
Trousse Portion Centrale S65-303
Pièce Qté. Description
2 1 Bague
3 1 Bague
4 1 Chemise
5 1 Ressort
7 1 Piston
8 1 Ressort
9 1 Vis de surchauffe
10 1 Siège supérieur
11 1 Bielle
12 1 Thermostat
13 1 Bague
14 1 Bague
15 1 Capuchon de contrôle
16 1 Vis d’ajustement
17 1 Étiquette
18 1 Vis
27 1 Vis de 0,25" (6 mm)
NOTE : Numéros de trousse pour la finition
laiton brut et le thermostat standard. Contacter
Bradley pour toute autre configuration.
NOTES : À compter de novembre 2001, le piston (repère 7) se substitue au
support de joint et au joint en tant que remplacement direct. À
compter de juin 2008, le capuchon de contrôle en laiton (repère 15)
est remplacé par un capuchon en plastique. Toutes les pièces
internes sont identiques.
1
Corps du robinet
2
Bague
3
Bague
4
Chemise
5
Ressort
7
Piston
8
Ressort
9
Vis de
surchauffe
10
Siège
supérieur
11
Bielle
12
Thermostat
13
Bague
14
Bague
15
Capuchon
de contrôle
17
Étiquette
18
Vis
20
Thermomètre
21
Raccord en
T en laiton
[13 mm (0,5")]
22
Raccord de
tuyauterie 2"
(51 mm)
[13 mm (0,5")]
23
Coupe
approvisionnement
23
Coupe approvisionnement
24
Bouchon de tuyau
25
Ell 13 mm (0,5")
25
Ell 13 mm (0,5")
27
Vis de 0,25"
[6 mm] (4X)
16
Vis d’ajuste-
ment
