Válvula mezcladora termostática EFX 8 con armario opcional
Instrucciones para la instalación y mantenimiento Bradley modelo S19-2000
23Bradley Corporation • 215-1291 Rev. L; ES 07-903A
14/5/08
Instalación de la válvula con armario opcional para montar en superficies
Nota: Lave con agua las líneas de suministro antes de empezar la instalación.
1. Mida y marque las ubicaciones de los orificios de montaje según las dimensiones que se indican en la
Figura 4. Instale seis pernos de anclaje de 1/4 de pulg. (suministrados por el instalador).
2. Coloque el armario en la pared y fíjelo en el lugar con seis pernos de pared de 1/4 de pulg.
(suministrados por el instalador).
3. Inserte la válvula en el portaválvula dentro del armario (el lado derecho de la válvula se inserta primero).
Instale la válvula, los codos y los topes en la tubería de entrada y salida.
4. Siga el procedimiento descrito en la página 21 para la instalación de la válvula.

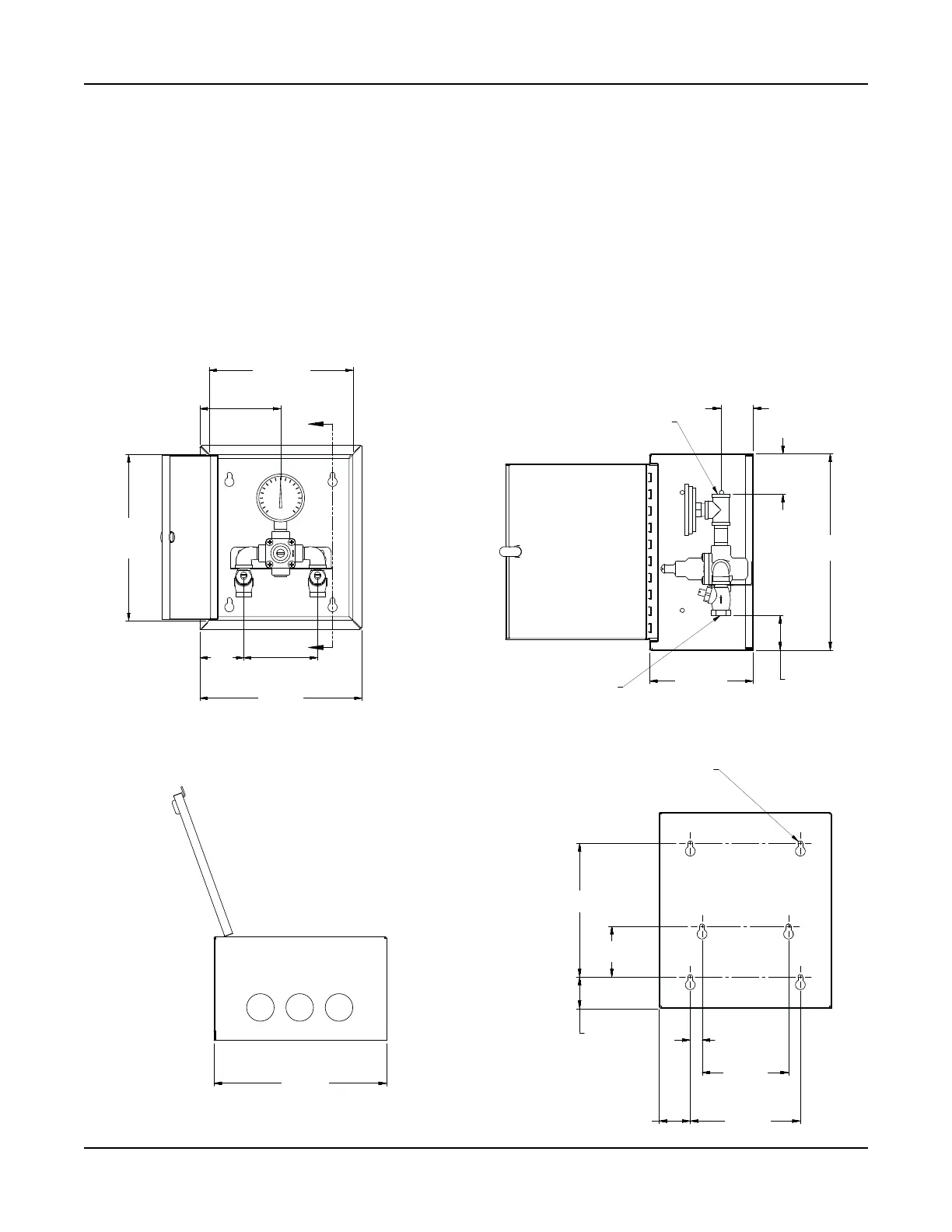

Figura 4
VISTA DESDE ABAJO
VISTA FRONTAL
VISTA LATERAL
Salida: 0,5 pulg. NPT
Entradas: 0,5 pulg. NPT
UBICACIONES DE LOS ORIFICIOS DE MONTAJE
6 Orificios de 8 mm
(0,3 de pulg.) de diámetro
248 mm
(9,75 pulg.)
Puerta
286 mm
(11,25 pulg.)
Puerta
270 mm
(11 pulg.)
Caja de
279 mm
(11 pulg.)
51 mm
(2 pulg.)
64 mm
(2,5 pulg.)
318 mm
(12,5 pulg.)
57 mm
(2,25 pulg.)
165 mm
(6,5 pulg.)
216 mm
(8,5 pulg.)
51 mm
(2 pulg.)
19 mm
(0,75 de pulg.)
178 mm
(7 pulg.)
51 mm
(2 pulg.)
140 mm
(5,5 pulg.)
127 mm
(5 pulg.)
76 mm
(3 pulg.)
140 mm
(5,5 pulg.)
83 mm
(3,25 pulg.)
