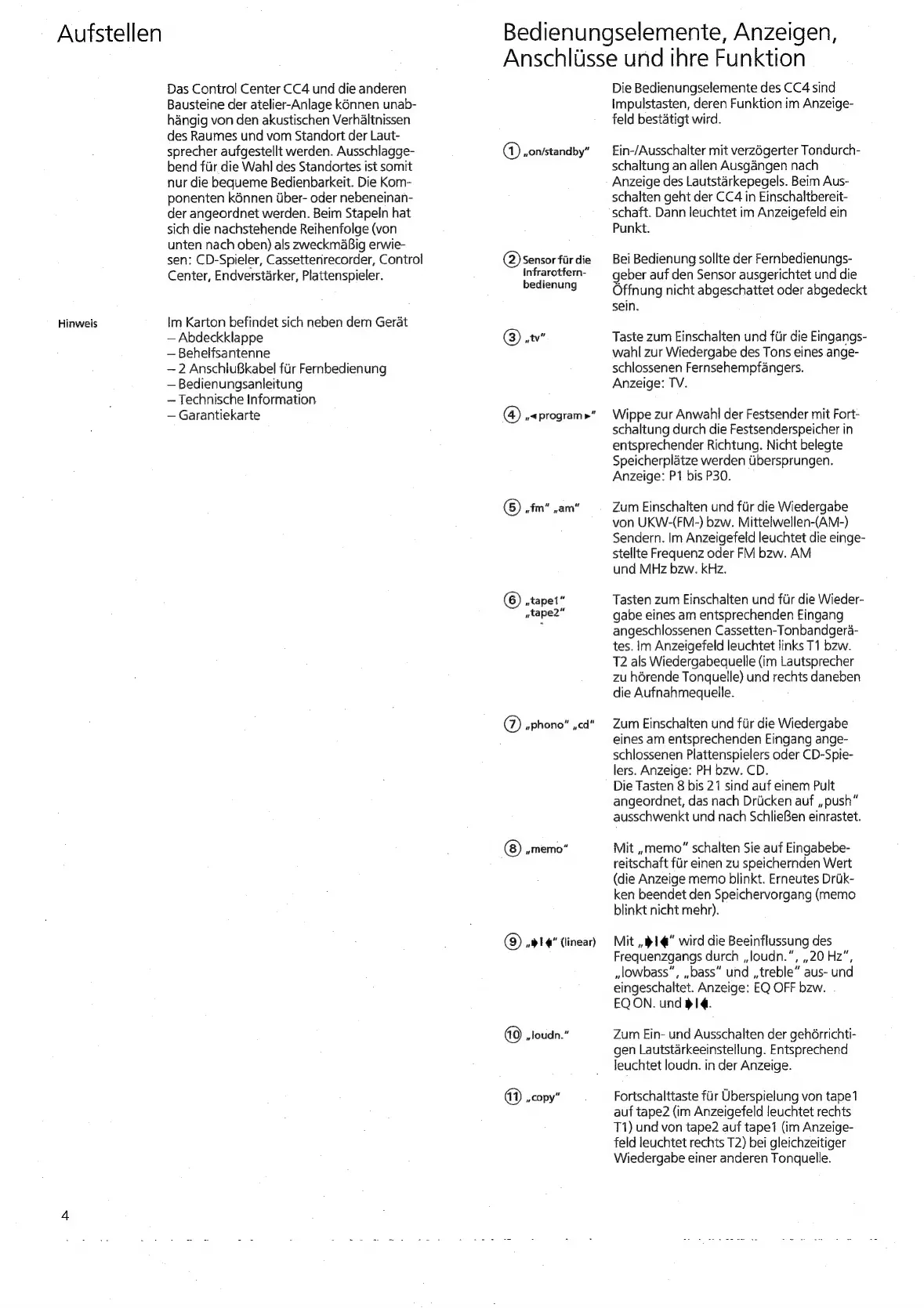

Braun CC4 - Page 4

Aufstellen
Hinweis
Das Control Center CC4 und die anderen
Bausteine der atelier-Anlage kGnnen unab-
hangig von den akustischen Verhdltnissen
des Raumes und vom Standort der Laut-
sprecher aufgestellt werden. Ausschlagge-
bend fur die Wahl des Standortes ist somit
nur die bequeme Bedienbarkeit. Die Kom-
ponenten kénnen tber- oder nebeneinan-
der angeordnet werden. Beim Stapeln hat
sich die nachstehende Reihenfolge (von
unten nach oben) als zweckmaBig erwie-
sen: CD-Spieler, Cassettenrecorder, Control
Center, Endverstarker, Plattenspieler.
Im Karton befindet sich neben dem Gerat
— Abdeckklappe
— Behelfsantenne
— 2 AnschluBkabel flir Fernbedienung
— Bedienungsanleitung
— Technische Information
— Garantiekarte
Bedienungselemente, Anzeigen,
Anschlisse und thre Funktion
@) ,on/standby”
@ Sensor fiir die
Infrarotfern-
bedienung
@."
@ nw program »”
© .Am” am"
ntape1”
wtape2”
® »phono" ,,cd”
umemo”
Q) nb 1¢" (linear)
»loudn.”
ncopy”
Die Bedienungselemente des CC4 sind
impulstasten, deren Funktion im Anzeige-
feld bestatigt wird.
Ein-/Ausschalter mit verzogerter Tondurch-
schaltung an allen Ausgangen nach
Anzeige des Lautstarkepegels. Beim Aus-
schalten geht der CC4 in Einschaltbereit-
schaft. Dann leuchtet im Anzeigefeld ein
Punkt.
Bei Bedienung sollte der Fernbedienungs-
geber auf den Sensor ausgerichtet und die
Offnung nicht abgeschattet oder abgedeckt
sein.
Taste zum Einschalten und ftir die Eingangs-
wahl zur Wiedergabe des Tons eines ange-
schlossenen Fernsehempfangers.
Anzeige: TV.
Wippe zur Anwahl der Festsender mit Fort-
schaltung durch die Festsenderspeicher in
entsprechender Richtung. Nicht belegte
Speicherplatze werden tibersprungen.
Anzeige: P1 bis P30.
Zum Einschalten und ftir die Wiedergabe
von UKW-(FM-) bzw. Mittelwellen-(AM-)
Sendern. Im Anzeigefeld leuchtet die einge-
stellte Frequenz oder FM bzw. AM
und MHz bzw. kHz.
Tasten zum Einschalten und fur die Wieder-
gabe eines am entsprechenden Eingang
angeschlossenen Cassetten-Tonbandgera-
tes. Im Anzeigefeld leuchtet links T1 bzw.
T2 als Wiedergabequelle (im Lautsprecher
zu hdrende Tonquelle) und rechts daneben
die Aufnahmequelle.
Zum Einschalten und ftir die Wiedergabe
eines am entsprechenden Eingang ange-
schlossenen Plattenspielers oder CD-Spie-
lers. Anzeige: PH bzw. CD.
Die Tasten 8 bis 21 sind auf einem Pult
angeordnet, das nach Driicken auf ,,push”
ausschwenkt und nach SchlieBen einrastet.
Mit ,, memo” schalten Sie auf Eingabebe-
reitschaft fiir einen zu speichernden Wert
(die Anzeige memo blinkt. Erneutes Drik-
ken beendet den Speichervorgang (memo
blinkt nicht mehr).
Mit ,,®14€" wird die Beeinflussung des
Frequenzgangs durch ,loudn.", ,20Hz”,
,lowbass”, ,,bass” und ,,treble” aus- und
eingeschaltet. Anzeige: EQ OFF bzw. .
EQ ON. und »1@.
Zum Ein- und Ausschalten der gehérrichti-
gen Lautstarkeeinstellung. Entsprechend
leuchtet loudn. in der Anzeige.
Fortschalttaste fir Uberspielung von tape
auf tape2 (im Anzeigefeld leuchtet rechts
T1) und von tape2 auf tape (im Anzeige-
feld leuchtet rechts T2) bei gleichzeitiger
Wiedergabe einer anderen Tonquelle.
