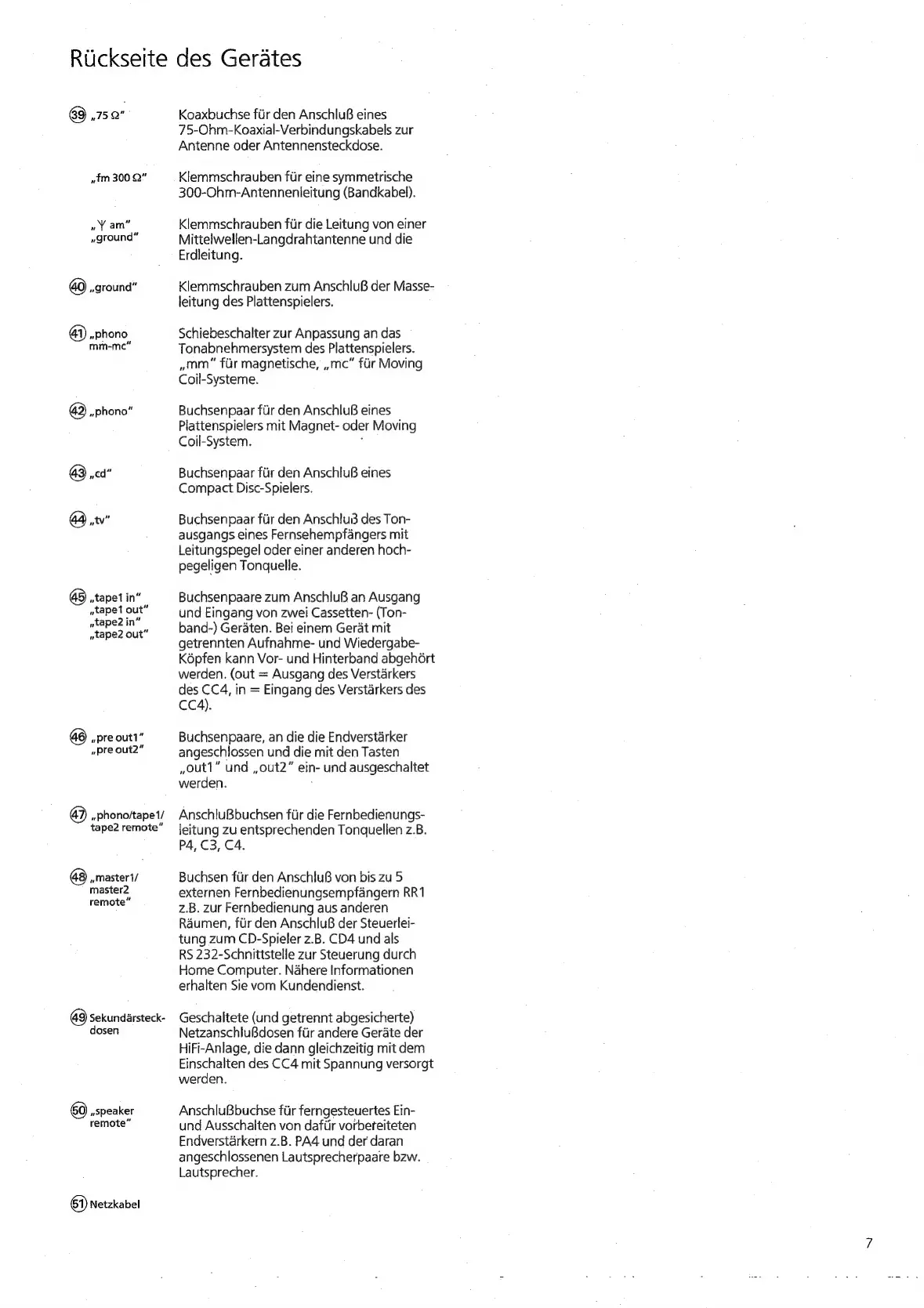

Ruckseite des Gerates
G9 ,.75 Q"
wfm 300 Q”
wY¥ am"
ground”
ground”
«phono
mm-mc”
42) »phono”
wed”
@4 tv"
45) atapet in”
vtapet out”
ntape2 in”
vtape2 out”
wre out1”
unpre out2”
@) »phono/tape1/
tape2 remote”
omastert/
master2
remote”
Sekundarsteck-
dosen
»speaker
remote”
61) Netzkabel
Koaxbuchse fiir den AnschluB eines
75-Ohm-Koaxial-Verbindungskabels zur
Antenne oder Antennensteckdose.
Klemmschrauben fiir eine symmetrische
300-Ohm-Antennenleitung (Bandkabel).
Klemmschrauben fir die Leitung von einer
Mittelwellen-Langdrahtantenne und die
Erdleitung.
Klemmschrauben zum AnschluB der Masse-
leitung des Plattenspielers.
Schiebeschalter zur Anpassung an das
Tonabnehmersystem des Plattenspielers.
»mm” far magnetische, ,,mc” fur Moving
Coil-Systeme.
Buchsenpaar fur den AnschluB eines
Plattenspielers mit Magnet- oder Moving
Coil-System. :
Buchsenpaar fiir den AnschluB eines
Compact Disc-Spielers.
Buchsenpaar fiir den Anschlu3 des Ton-
ausgangs eines Fernsehempfangers mit
Leitungspegel oder einer anderen hoch-
pegeligen Tonquelle.
Buchsenpaare zum Anschlu8 an Ausgang
und Eingang von zwei Cassetten- (Ton-
band-) Geraten. Bei einem Gerat mit
getrennten Aufnahme- und Wiedergabe-
Képfen kann Vor- und Hinterband abgehért
werden. (out = Ausgang des Verstarkers
des CC4, in = Eingang des Verstarkers des
CCA4).
Buchsenpaare, an die die Endverstarker
angeschlossen und die mit den Tasten
,outt” und ,out2” ein- und ausgeschaltet
werden. :
AnschluBbuchsen ftir die Fernbedienungs-
leitung zu entsprechenden Tonquellen z.B.
P4, C3, C4.
Buchsen fir den AnschluB von bis zu 5
externen Fernbedienungsempfangern RR1
z.B. zur Fernbedienung aus anderen
Raumen, fiir den AnschluB der Steuertei-
tung zum CD-Spieler z.B. CD4 und als
RS 232-Schnittstelle zur Steuerung durch
Home Computer. Nahere Informationen
erhalten Sie vom Kundendienst.
Geschaltete (und getrennt abgesicherte)
NetzanschluBdosen fiir andere Gerate der
HiFi-Anlage, die dann gleichzeitig mit dem
Einschalten des CC4 mit Spannung versorgt
werden.
AnschluBbuchse fiir ferngesteuertes Ein-
und Ausschalten von daftir vorbereiteten
Endverstarkern z.B. PA4 und der daran
angeschlossenen Lautsprecherpaare bzw.
Lautsprecher.
