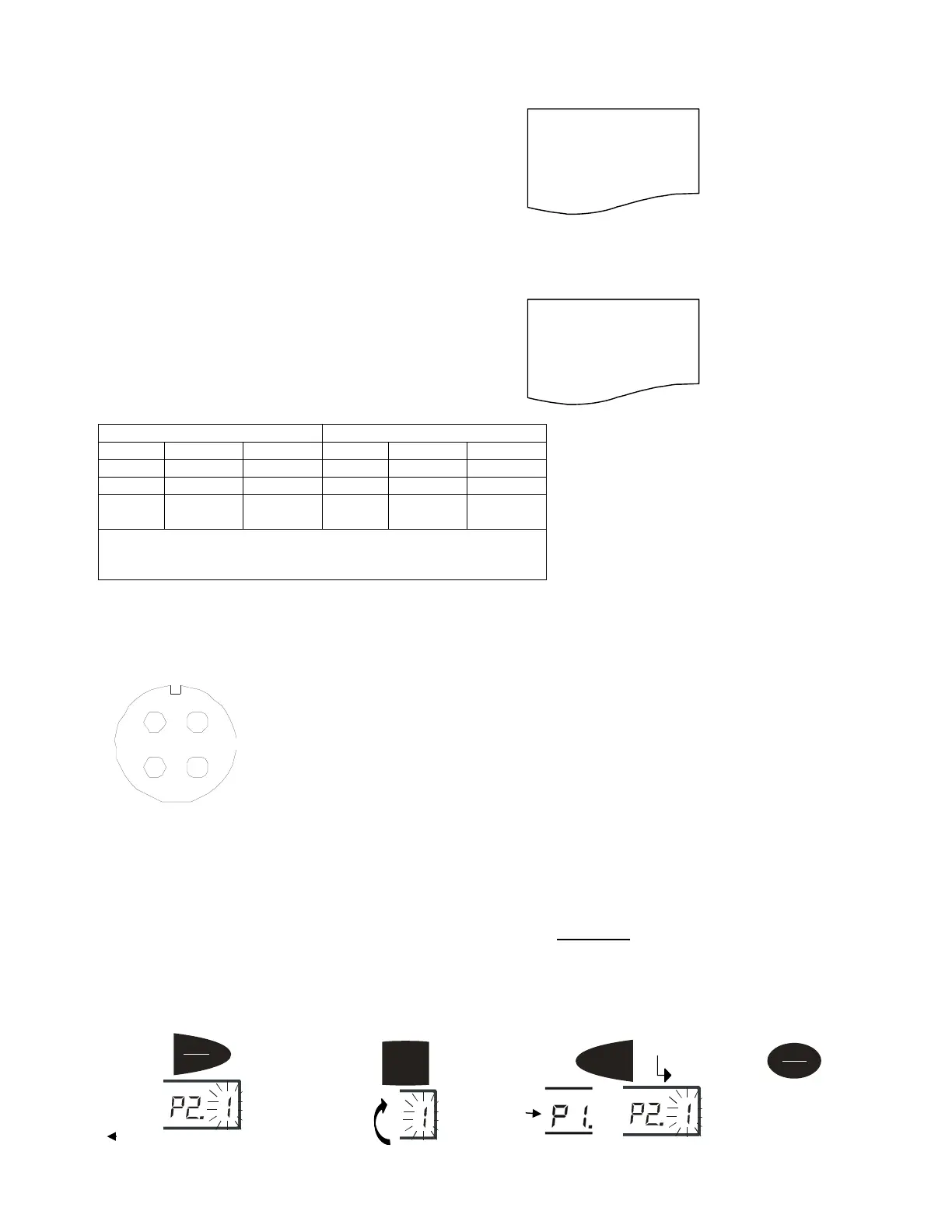

Autre chaînes de sortie RS-232
P4-1 = Données de sortie affichées à la touche print
(imprimer) :
Format :
<LF>< lecture, moins, point décimal, unité de pesage>
<CR><EXT>
P4-2 = Données de sortie du poids brut, à vide et net à la touche print (imprimer)
Format :
<LF><Brut : lecture, moins, point décimal, unité><CR><EXT>
<LF><Tare : lecture, point décimal, unité><CR><EXT>
<LF><Net : lecture, moins, point décimal, unité><CR><EXT>
Câblage de l'interface série RS232
Balance femelle DE-9 Hôte mâle DE-9
Broche Nom Direction Broche Nom Direction
2. TXD Sortant 2. RXD Entrant
3. RXD Entrant 3. TXD Sortant
5. SG – 5. Mise à la
terre
–
Les broches 1, 4, 6, 7, 8, 9 ne sont pas utilisées
Câblage de l'interface de la cellule de pesée
4
2
3
1
1RED
2RED
3RED
4RED
1. Red Excitation+
2. Black Excitation-
3. Green Signal-
4. White Signal+
Calibration de la balance
Paramètres de configuration de la calibration
La balance est configuré à l'usine pour correspondre aux paramètres spécifiques de chaque appareil, telle que
définie par les spécifications du produit et la brochure de vente. La modification des paramètres s'effectue en
changeant les paramètres de configurations P7 à P10 de l'utilisateur. Attention : La calibration et/ou la
configuration des paramètres de la calibration pour votre balance doivent être effectuées par un technicien de
service formé en utilisant des poids certifiés pour assurer un fonctionnement correct et la précision. Le calibrage
n'est pas couvert par la garantie.
Commandes de configuration
Exemple :
xxxxx0.18 lb
Units
Change les chiffres clignotants
Tare
kg
Enregistre les données et se
déplace vers le prochain
paramètre de configuration
On/Off
Zero
Sort du mode setup
confi
uration
1. Excitation rouge+
2. Excitation noire -
3. Excitation verte -
4. Signal blanc +
Exemple :
Brut : xxxxx0.36 lb
Tare : xxxxxx0.18 lb
Net : xxxxxxx0.18 lb
Hold
Print
kg
Dé
lace le chiffre cli
notant
