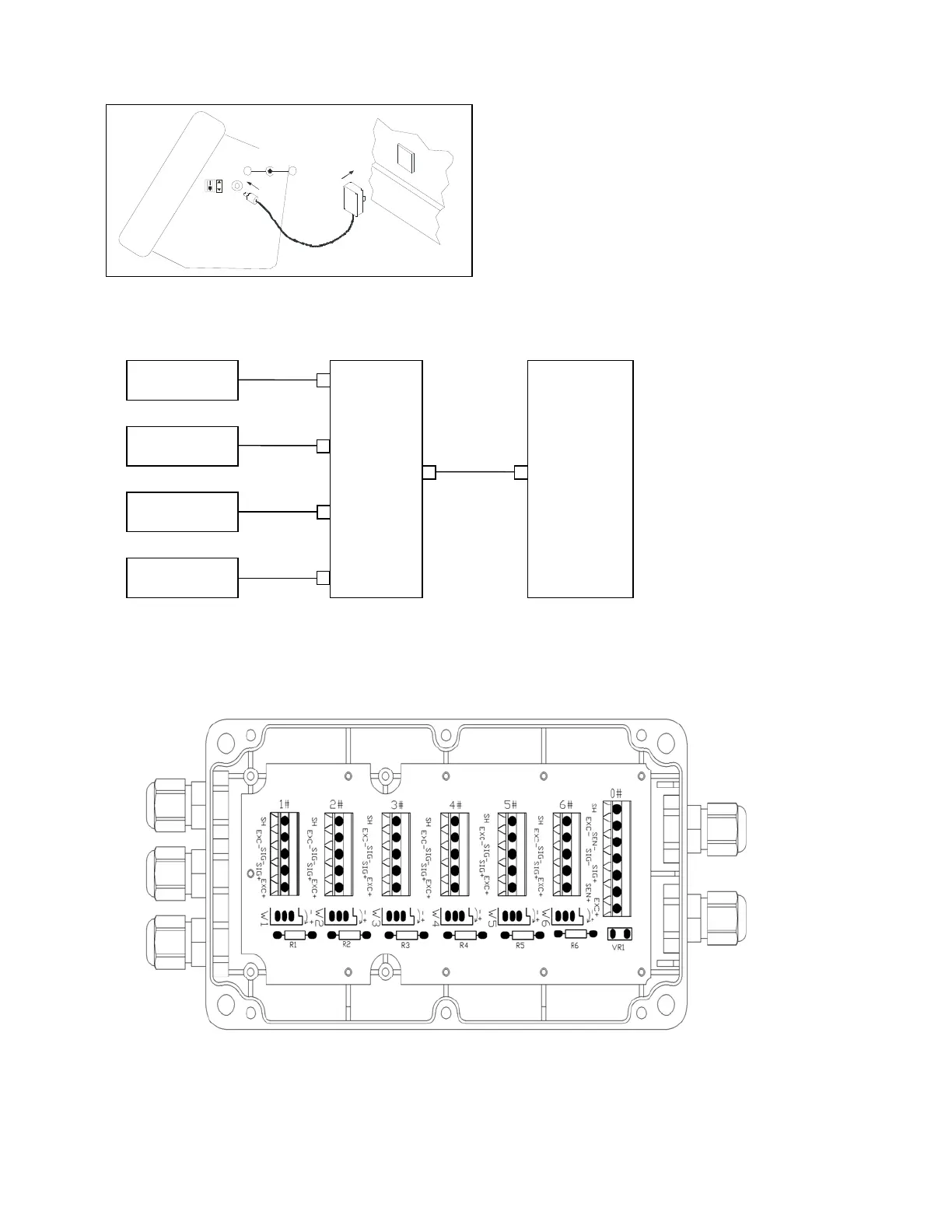

Alimentation
Raccordement :
Boîte de jonction :
1. W1–W4 : pour ajuster les erreurs aux 4 coins, W5-W6 : non utilisés
2. W0 : pour ajuster le point zéro de la balance
3. Connecteurs no 1 à no 4 : raccordé à la cellule de pesée 1 ---cellule de pesée 4, connecteurs no 5
et no 6 : non utilisés
Cellule de
p
esée 1
Cellule de
p
esée 2
Cellule de
p
esée 3
Cellule de
p
esée 4
Boîte de
jonction
Indicateur
SBI100
-
6V DC - 500mA
+
230V - 50Hz
6 V c.c. – 508 mA
230 V – 50 Hz
