15

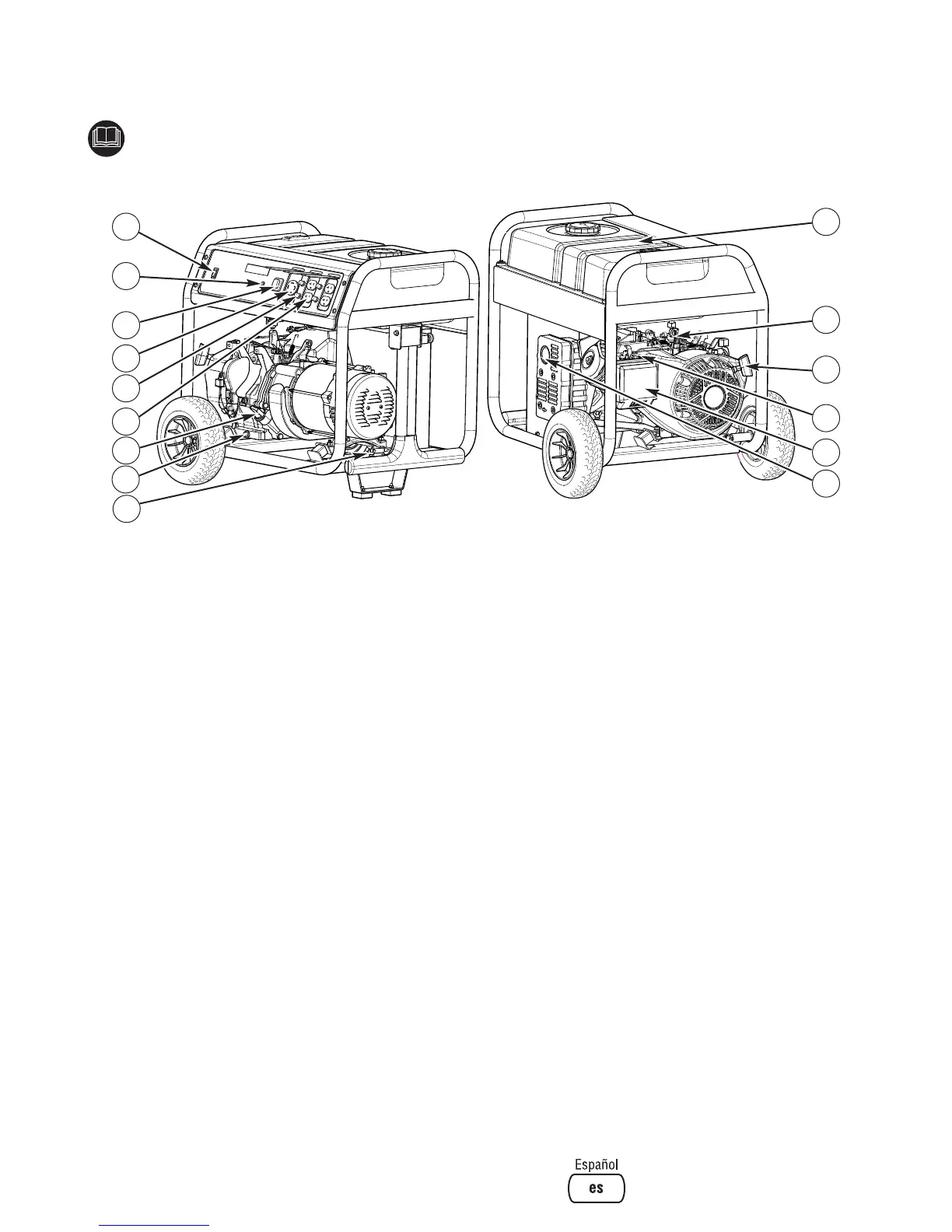

Controles y características
Lea este manual del operario y reglas de seguridad antes de poner en marcha su generador.
Compare las ilustraciones con su generador, para familiarizarse con la ubicación de los diversos controles y ajustes.
Guarde este manual para futuras consultas.
A - Interruptor del Motor — Deberá estar en la posición ON
o I (En) para darle arranque al motor. Colóquelo en la
posición OFF o O (Apagado) para detener un motor en
funcionamiento.
B - Botón de pantalla — Pulse para desplazarse por las
pantallas LCD. También mantenga pulsado durante un
mínimo de 3 segundos para reinicializar la función de
aviso de mantenimiento.
C - Disyuntor Basculante — Un disyuntor basculante que
protege el generador contra sobrecargas eléctricas.
D - Tomacorriente con dispositivo de seguridad de
120/240 Voltios, 30 Amp — Puede ser utilizado para
suministrar alimentación eléctrica para el funcionamiento
de cargas del motor, herramientas, aparatos especiales e
iluminación eléctrica de 120 y/o 240 Voltios AC a
30 Amperios, monofásica de 60 Hz.
E - Disyuntores (CA) — Las tomas dobles de 120 V CA y
20 A disponen de disyuntores de rearme por presión que
protegen al generador contra sobrecargas eléctricas.
F - Tomacorriente dobles de 120 Voltios AC, 20 Amp —
Pueden ser utilizados para suministrar alimentación
eléctrica para el funcionamiento de cargas del motor,
herramientas, aparatos especiales e iluminación eléctrica
de 120 Voltios AC a 20 Amperios, monofásica de 60 Hz.
G - Tapa del depósito del aceite — Llene el motor con
aceite aquí.
H - Tapón de vaciado de aceite — Permite vaciar el aceite
del motor.
J - Conector de tierra — Consulte con el organismo
responsable de la normativa vigente de conexión a tierra.
K - Silenciador apagachispas - El silenciador disminuye el
ruido del motor y está equipado con una pantalla
apagachispas.
L - Depurador de aire — Filtra el aire de entrada a medida
que penetra en el motor.
M - Palanca del Cebador — Usada cuando se está dando
arranque a un motor frío.
N - Culatazo el principio — Usó para comenzar motor
manualmente.
P - Válvula de combustible — Permite abrir y cerrar la
alimentación de combustible al motor.
R - Tanque del combustible — El tanque tiene una
capacidad de 26.5 l (7.0 galones americanos) de gasolina
sin contenido de plomo.
No mostrado:
Identificación del motor — Indica el modelo, tipo y código
del motor. Tenga por favor estos prontamente disponible
cuándo llamar para la ayuda.
Etiqueta de identificación — Proporciona el modelo,
revisión y el número de serie de generador. Tenga por favor
estos prontamente disponible cuándo llamar para la ayuda.
G
A
R
B
L
C
D
N
K
M
E
F
H
J
P
