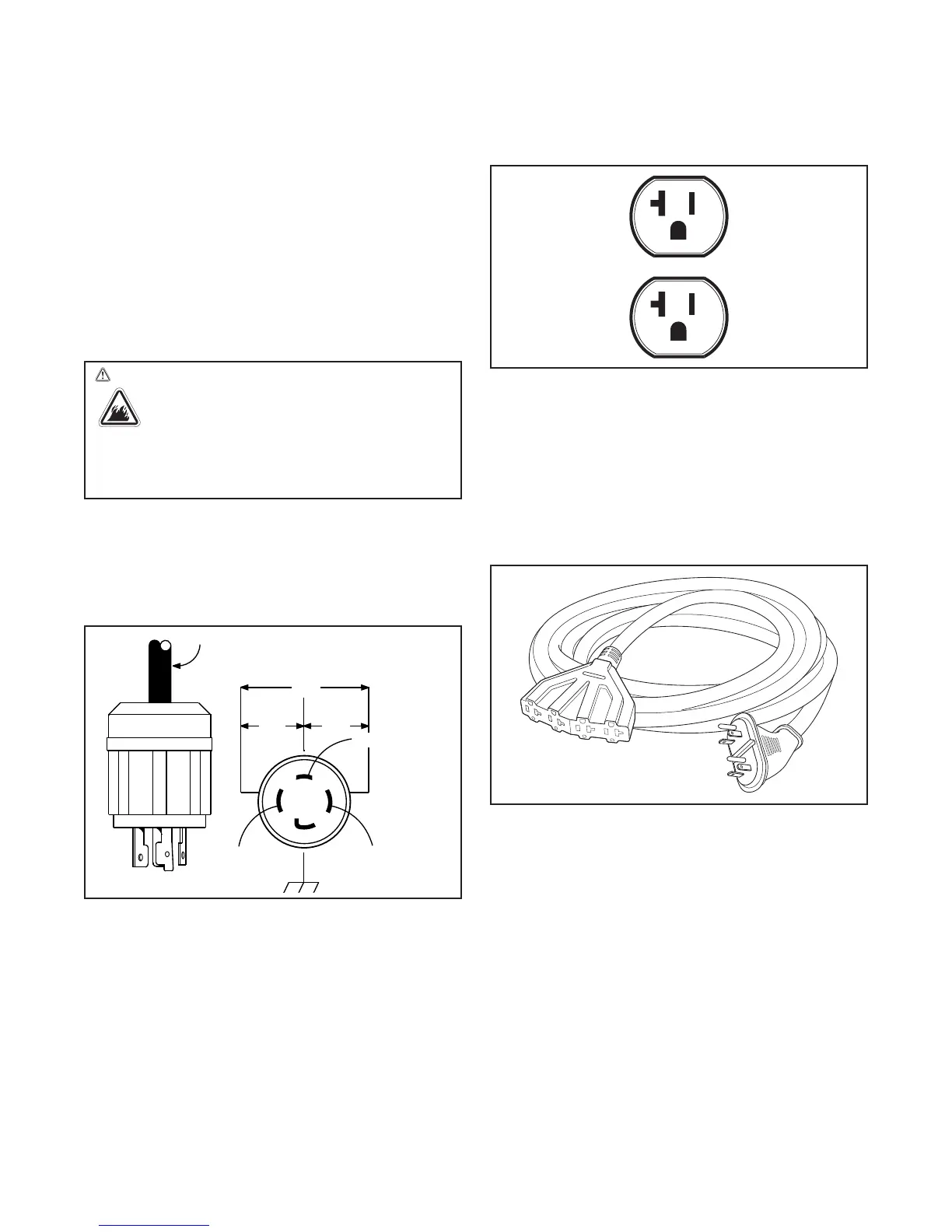

16 BRIGGSandSTRATTON.COM
Juegos de cordones y enchufes conectores
Utilice únicamente cables prolongadores de alta calidad, bien
aislados y conectados a tierra con las tomas del generador.
Examine los cables prolongadores antes de cada uso.
Examine los valores nominales de los cables prolongadores
antes de utilizarlos. Los juegos de cables prolongadores
utilizados deben tener valores nominales para cargas de CA
de 20 A o mayores para tomacorrientes dobles o 30 A para
receptáculo de seguridad. Consulte los manuales del
operario de dispositivos a los que se les suministra energía,
para conocer las recomendaciones del fabricante.
La unidad incluye un disyuntor basculante bipolar para
proteger la toma blocante. Si el disyuntor se dispara, todas
las tomas se desconectan.
Dispositivo de seguridad de 120/240 V, 30 A
Use un tapón NEMA L14-30 con este receptáculo. Conecte
un juego de cable de 4 alambres, clasificado como
250 Voltios AC a 30 Amps (o mayor). Usted puede usar el
mismo cable de 4-alambres si planea trabajar con una carga
de 120 Voltios.
Este receptáculo le provee poder a cargas de 120/240 Voltios
AC, de 60 Hz, fase sencilla, que requieren hasta 3,125 vatios
de energía a 26.0 Amperios, para 120 Voltios; 6,250 vatios
de energía (6,25 kW) a 26.0 Amperios para 240 Voltios. El
enchufe está protegido por un disyuntor basculante.
AVISO
Las tomas eléctricas pueden marcar un valor
nominal mayor que la capacidad de salida del generador.
• NUNCA intente conectar un dispositivo que requiera más
amperaje del que el generador o la toma eléctrica pueden
suministrar.
• NO sobrecargar el generador. Véase No sobrecargar el generador.
Tomas eléctricas dobles de 120 V CA y 20 A
El generador tiene dos tomas dobles de 120 V y 20 A. Cada
toma está protegida contra sobrecargas por medio de
disyuntores de rearme por presión.
Use cada receptáculo para operar 120 Voltios AC, de fase
sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios
(2.4 kW) a corrientes de 20 Amps. Use los juegos de cables
que son calificados para cargas de 125 Voltios AC, a
20 Amps (o mayores).
Juego de cables del adaptador del generador
El generador está equipado con un juego de cables del
adaptador del generador de 25 pies, diseñado para un
circuito neutro a tierra de 120 voltios, 20 Amperios.
La carga máxima en cada tomacorriente es de 20 Amperios.
La carga máxima total tanto en el tomacorriente de punto
rojo como el tomacorriente de punto azul, es de
20 Amperios.
AVISO Siga todas las instrucciones de seguridad cuando
conecte cualquier cable de extensión o aparato al generador.
Juego de cable de 4 alambres
240V
120V
120V
W (Neutro)
X (Cargado)
Y (Cargado)
NEMA L14-30
Tierra (Verde)
ADVERTENCIA
Los cables eléctricos dañados o
sobrecargados podrían sobrecalentarse y
producir arcos y quemaduras, lo que provocaría
lesiones graves o incluso la muerte.
• Utilice exclusivamente cables regulados para las cargas aplicadas.
• Respete todas las medidas de seguridad de los cables eléctricos.
• Examine los juegos de cables antes de cada uso.
