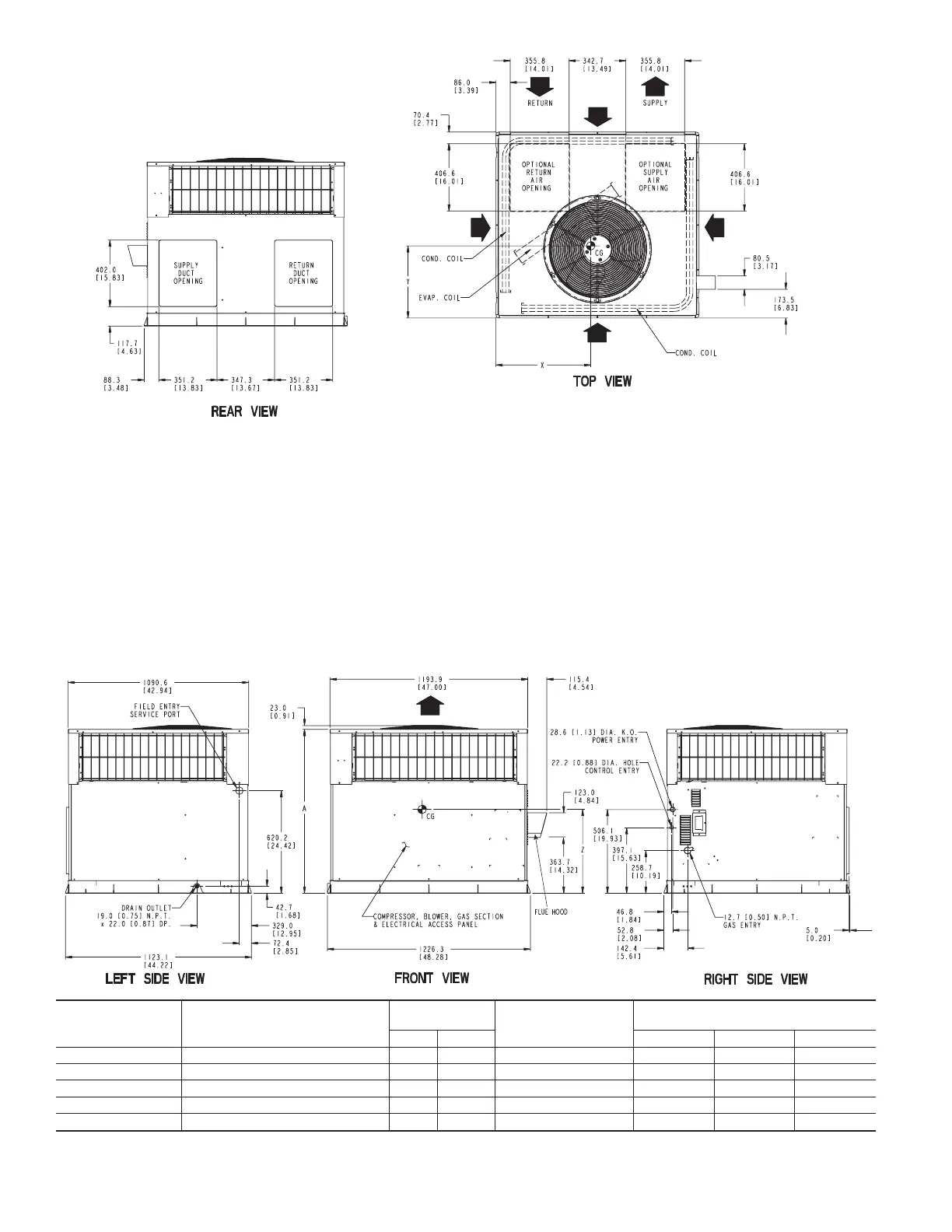

Fig. 3—582A048-060 and 583A042-060 Unit Dimensions
UNIT ELECTRICAL CHARACTERISTICS
UNIT WEIGHT
UNIT HEIGHT IN. (MM)
″A″
CENTER OF GRAVITY
IN. (MM)
lb kg X Y Z
582A048090/115/130 208-230/1/60, 208/230-3-60, 460-3-60 415 188.6 38.98 (990.2) 22 (558.5) 16 (406.4) 17 (432.0)
582A060090/115/130 208/230-1-60, 208/230-3-60, 460-3-60 450 204.5 38.98 (990.2) 22 (558.5) 16 (406.4) 17 (432.0)
583A042060/090 208/230-1-60, 208/230-3-60, 460-3-60 382 173.3 38.98 (990.2) 23.0 (584.2) 16.3 (412.8) 16.6 (421.6)
583A048090/115/130 208/230-1-60, 208/230-3-60, 460-3-60 421 191.0 38.98 (990.2) 21.5 (546.1) 16.6 (422.1) 18.0 (457.2)
583A060090/115/130 208/230-1-60, 208/230-3-60, 460-3-60 468 212.3 42.98 (1091.1) 23.5 (596.9) 16.3 (412.8) 17.6 (447.0)
C00056
REQUIRED CLEARANCE FOR OPERATION AND SERVICING
INCHES [mm]
EVAP. COIL ACCESS SIDE............................................................36.00 [914.0]
POWER ENTRY SIDE....................................................................36.00 [914.0]
(EXCEPT FOR NEC REQUIREMENTS)
UNIT TOP.......................................................................................48.00 [1219.2]
SIDE OPPOSITE DUCTS ..............................................................36.00 [914.0]
DUCT PANEL.................................................................................12.00 [304.8] *
*MINIMUM DISTANCES: IF UNIT IS PLACED LESS THAN 12.00 [304.8] FROM
WALL SYSTEM, THEN SYSTEM PERFORMANCE MAYBE COMPROMISE.
REQUIRED CLEARANCE TO COMBUSTIBLE MATL.
INCHES [mm]
TOP OF UNIT...................................................................................14.00 [355.6]
DUCT SIDE OF UNIT.........................................................................2.00 [50.8]
SIDE OPPOSITE DUCTS ................................................................14.00 [355.6]
BOTTOM OF UNIT.............................................................................0.50 [12.7]
FLUE PANEL....................................................................................36.00 [914.4]
NEC. REQUIRED CLEARANCES.
INCHES [mm]
BETWEEN UNITS, POWER ENTRY SIDE....................................42.00 [1066.8]
UNIT AND UNGROUNDED SURFACES, POWER ENTRY SIDE .36.00 [914.0]
UNIT AND BLOCK OR CONCRETE WALLS AND OTHER
GROUNDED SURFACES, POWER ENTRY SIDE.........................42.00 [1066.8]
LEGEND
CG - Center of Gravity
COND - Condensor
EVAP - Evaporator
NEC - National Electrical Code
REQ’D - Required
NOTE: Dimensions are in in. [mm]
—4—
