3.2.3.2- Connexion du kit AUTO

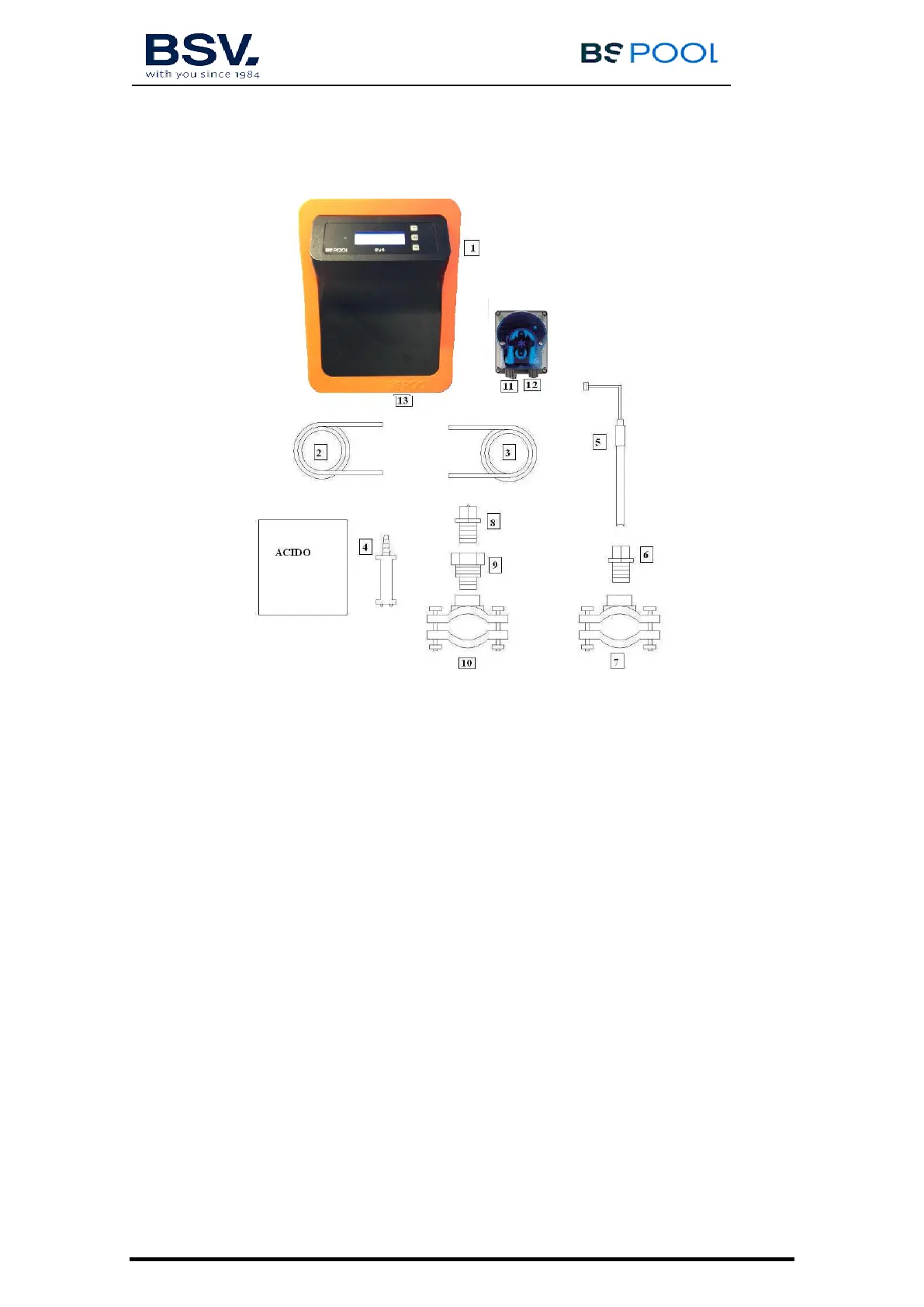

Après avoir installé l'appareil (1), il faudra effectuer les connexions suivantes :
1- Vous devrez placer le collier de serrage (10) sur le tuyau comme indiqué sur
le schéma de connexion hydraulique. Le collier de serrage (10) correspond à
l'injecteur et doit être connecté après la cellule d'électrolyse.
2- Vous devrez placer le collier de serrage (7) sur le tuyau comme indiqué sur
le schéma de connexion hydraulique. Le collier de serrage (7) correspond à
celui de la sonde de PH et il doit être connecté avant la cellule d'électrolyse et
après le filtre.
3- Connectez une extrémité du tuyau d'aspiration (2) à l'entrée du contrôle de
PH (11).
4- Connectez l'autre extrémité du tuyau d'aspiration (2) au filtre d'aspiration (4)
5- Placez le filtre d'aspiration (4) dans le bidon de l'ACIDE.
6- Connectez une extrémité du tuyau d'injection (3) à la sortie du contrôle de
PH (12).
7 - Placez le raccord (9) dans le collier de serrage.
8- Placez l'injecteur (8) dans le raccord (9).
9- Connectez l'autre extrémité du tuyau d'injection (3) à l'injecteur (8).
10- Placez le porte-sonde (6) dans la bride (7).
11- Placez la sonde de PH (5) dans le porte-sonde (6).
12- Placez le connecteur de la sonde de PH (5) dans le connecteur BNC (13) de
l’appareil.
