Manual EVO v.3 19 / 142

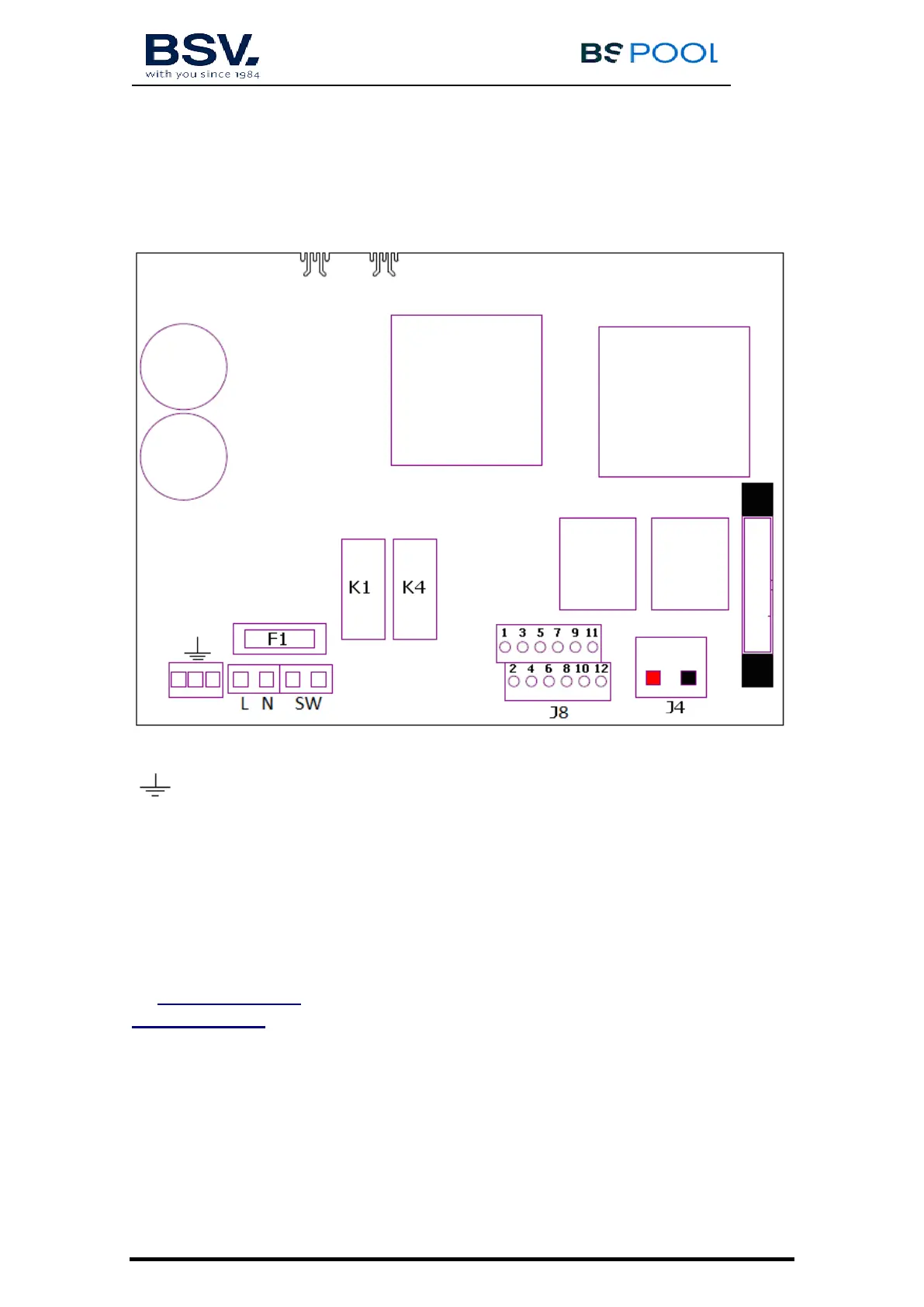

3.3- Esquema de conexionado eléctrico
3.3.1- Equipos serie BSsalt
Conexión tierra
L, N: Alimentación 220v
SW: Interruptor Encendido / Apagado
J4: Regleta conexión célula
J8:
1- Sin uso 7- Sin uso
2- Sin uso 8- Sin uso
3- Sin uso 9- Sin uso
4- Sin uso 10- Sin uso
5- Sensor de agua
(cable blanco) 11- Sin uso
6- Sin uso 12- Sin uso
F1: Fusible
