BSV EVoBasic-35 - Schéma des Connexions Électriques; 1- Appareils de la Série Bssalt

Manual EVO v.3 110 / 142

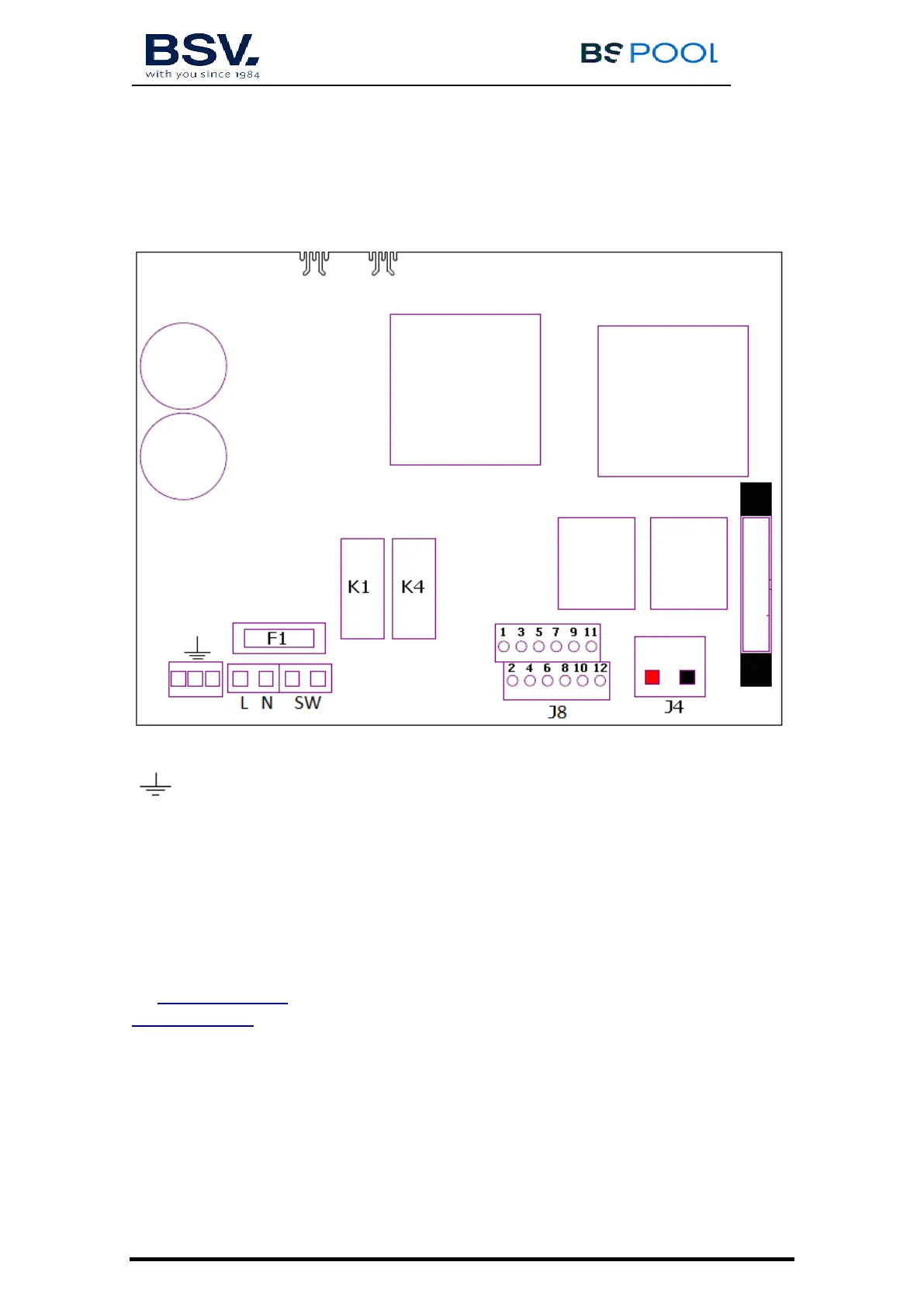

3.3- Schéma des connexions électriques
3.3.1- Appareils de la série BSsalt
Connexion à la terre
L, N : Alimentation 220 v
SW : Interrupteur Allumé/Éteint
J4 : Bornier connexion cellule
J8 :
1- Non utilisé 7- Non utilisé
2- Non utilisé 8- Non utilisé
3- Non utilisé 9- Non utilisé
4- Non utilisé 10- Non utilisé
5- Capteur d'eau
(câble blanc) 11- Non utilisé
6- Non utilisé 12- Non utilisé
F1 : Fusible
