BSV EVoBasic-35 - 2- Equipos Serie EVO

Manual EVO v.3 20 / 142

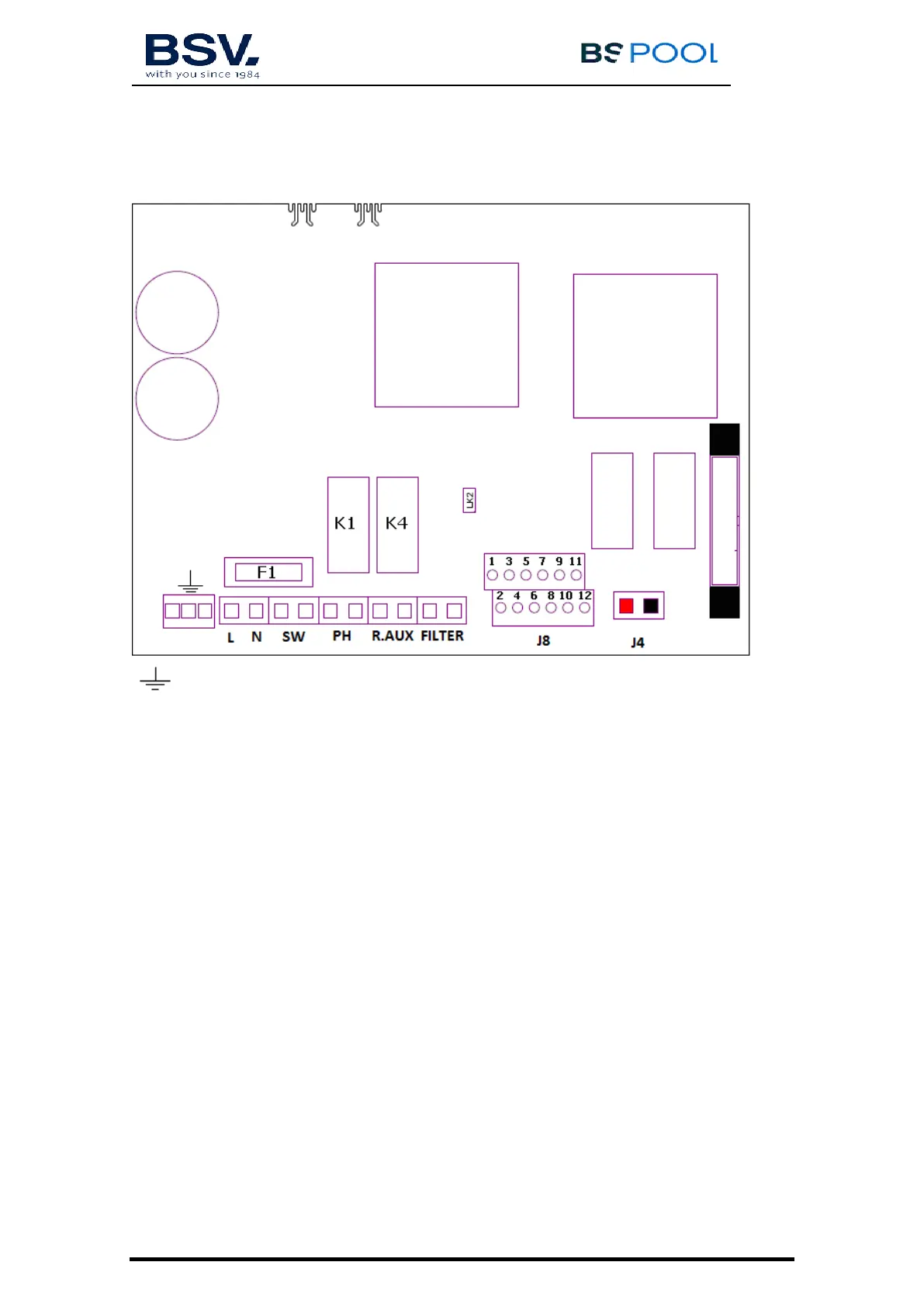

3.3.2- Equipos serie EVoBASIC, EVoLOWSALT, EVoMg
Conexión tierra
L, N: Alimentación 220v
SW: Interruptor Encendido / Apagado
PH: Conexión bomba de pH (Sólo en modelos con kit AUTO)
R.AUX: Relé auxiliar
FILTER: Conexión filtro para el modo Paro / Marcha
J4: Regleta conexión célula
J8:
1- Sensor ácido (PH) 7- Sensor de agua (cable blanco de la célula)
2- Sensor ácido (PH) 8- Sonda Temperatura
3- Cubierta 9- Sonda Temperatura
4- Cubierta 10- ORP-
5- N/C 11- ORP+
6- N/C 12- 12v para conexión FLOW externo (7-12)*
*activar la función FLOW SWITCH en menú de configuración
K1: Relé PH
K4: Relé auxiliar
LK2: Paro/Marcha (ver Pág. 21)
F1: Fusible
